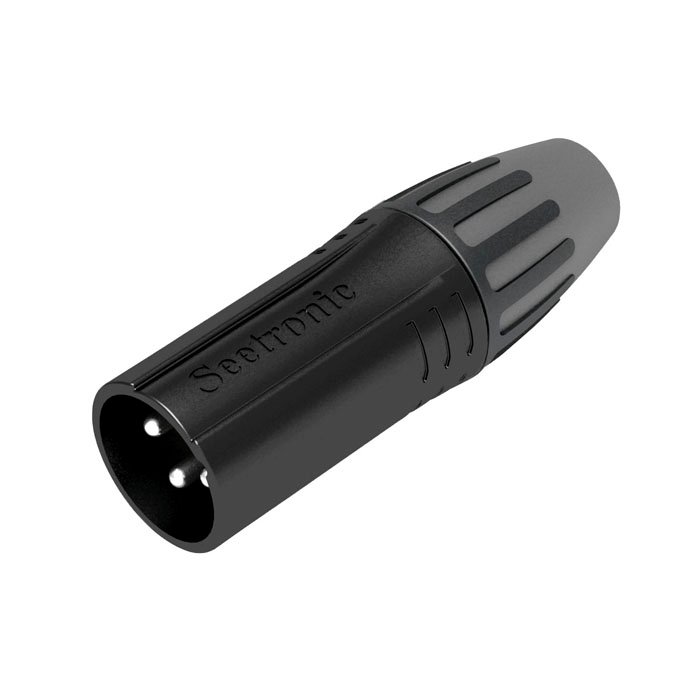

- 3-polige mannelijke XLR-kabelconnector met zwarte metalen behuizing
- Gegoten zink voor een stevige connectorbody bij intensief kabelgebruik
- Geschikt voor kabeldiameters van 3,5 tot 8 mm dankzij twee kabeltrekontlastingen
- Verzilverde contacten met soldeeraansluiting voor een vaste interne verbinding
- Interne schroefdraad op de huls is beschermd tegen beschadiging
Voor audiokabels die vaak worden aangesloten, losgekoppeld en vervoerd, is een stevige connector belangrijk. Deze SEETRONIC-uitvoering combineert een zwartgecoate behuizing van gegoten zink met een vergrendelende aansluiting, zodat de kabel netjes en betrouwbaar in gebruik blijft.
De connector is geschikt voor kabels met een diameter van 3,5 tot 8 mm. Daarbij worden twee trekontlastingen gebruikt voor de bereiken 3,5 – 6 mm en 6 – 8 mm, waardoor je de connector kunt afstemmen op verschillende kabeldiktes binnen dat bereik.
De aders worden gesoldeerd en de connector accepteert geleiders tot 2,5 mm² of 14 AWG. Met drie verzilverde contacten is dit een logische keuze voor gebalanceerde audiosignalen, microfoonkabels en andere 3-polige XLR-bekabeling waarbij een robuuste kabelafwerking gewenst is.
Toepassingen:
- Zelfbouw en reparatie van 3-polige XLR-audiokabels
- Microfoon- en signaalkabels in studio, live en verhuur
- Kabels die regelmatig worden op- en afgerold
- Vervanging van beschadigde mannelijke XLR-kabelconnectoren
- Installaties waar een zwarte metalen connector gewenst is
Veelgestelde vragen:
-
Voor welke kabeldiameters is deze connector geschikt?
De connector is geschikt voor kabels van 3,5 tot 8 mm. Er zijn trekontlastingen voor 3,5 – 6 mm en 6 – 8 mm.
-
Hoe worden de aders aangesloten?
De pinaansluiting is een soldeeraansluiting. De maximale geleiderdikte is 2,5 mm² of 14 AWG.
-
Is dit een connector voor paneelmontage of kabelmontage?
Dit is een kabelconnector. PCB-montage is niet van toepassing op deze uitvoering.
-
Heeft de connector een vergrendeling?
Ja, deze connector heeft een vergrendelingstype met vergrendeling, zodat de aansluiting mechanisch vastklikt.
Specificaties:
Connector
- Type: 3-polige mannelijke XLR-kabelconnector
- Contacten: 3
- Contacttype: verzilverd
- Pinaansluiting: soldeer
- Vergrendelingstype: vergrendeling
- PCB-montage: nee
Elektrische eigenschappen
- Overslagspanning: 50 V
- Maximale stroom: 16 A
- Impedantie: 10 Ω
- Contactweerstand: < 3 mΩ
Kabel en geleider
- Geschikte kabeldiameter: 3,5 – 8 mm
- Trekontlastingen: 3,5 – 6 mm en 6 – 8 mm
- Maximale geleiderdikte: 2,5 mm²
- Maximale geleiderdikte: 14 AWG
Behuizing en afwerking
- Behuizing: metaal
- Materiaal behuizing: gegoten zink
- Kleur: zwart
- Interne schroefdraad op de huls: beschermd tegen beschadiging
Afmetingen en omgeving
- Lengte: 61 mm
- Diameter: 18,9 mm
- IP-waarde: IP40
- Minimale omgevingstemperatuur: -30 °C
- Maximale omgevingstemperatuur: 80 °C
