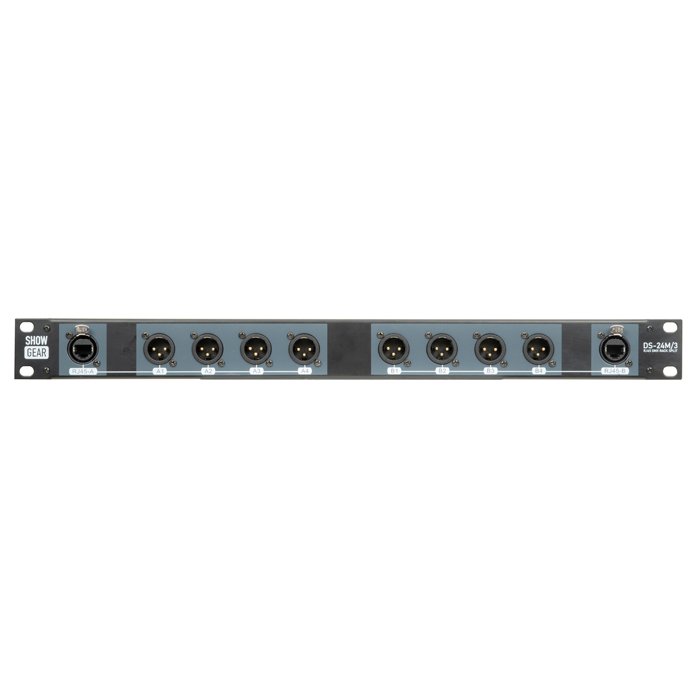

SHOWGEAR DS-24M/3 19 inch DMX naar CAT rackconverter

Beschrijving

• Zet 8 DMX-universes om naar 2 CAT-kabeltrajecten.
• Per RJ45-aansluiting worden 4 male 3-pins XLR-connectoren gebundeld.
• 19"/1U-formaat voor montage in een rack of flightcase.
• Metalen behuizing met zwarte afwerking voor vast gebruik en verhuursets.
• 110 Ω impedantie en nikkelgeplateerde contacten.

Wie meerdere DMX-lijnen over een nette, compacte bekabeling wil voeren, kan met deze rackunit acht 3-pins XLR-aansluitingen terugbrengen naar twee RJ45-aansluitingen. Dat maakt de kabelboom overzichtelijker bij racks, dimmerposities, FOH-opstellingen en vaste installaties waar meerdere universes dezelfde route volgen.

Elke CAT-aansluiting is gekoppeld aan vier male 3-pins XLR-connectoren. Zo kun je per CAT-kabel vier DMX-universes transporteren en over twee CAT-kabels in totaal acht universes verwerken. Voor een betrouwbaar resultaat wordt het gebruik van afgeschermde CAT-kabel aanbevolen.

De metalen 19"/1U-behuizing past in standaard racks en flightcases. Daardoor is de unit geschikt voor technici en verhuurbedrijven die DMX-distributie strak in een systeemrack willen onderbrengen zonder losse verloopkabels aan de achterkant of zijkant van de case.

Toepassingen:

• Bundelen van 8 DMX-universes naar 2 CAT-kabels in een rack.
• Vaste lichtinstallaties met meerdere DMX-lijnen tussen technische ruimtes en podiumposities.
• Touring- en verhuurcases waar snelle, overzichtelijke aansluiting belangrijk is.
• FOH- of dimmerracks waarbij meerdere universes dezelfde kabelroute gebruiken.
• Installaties waar minder losse DMX-kabels bijdragen aan een nettere bekabeling.

Veelgestelde vragen:

1. Hoeveel DMX-universes kan ik via één RJ45-aansluiting voeren?

   Per RJ45-aansluiting zijn vier male 3-pins XLR-connectoren gekoppeld. Eén CAT-kabel kan daarmee vier DMX-universes dragen.

2. Hoeveel universes verwerkt de rackunit in totaal?

   De unit verwerkt in totaal acht DMX-universes, verdeeld over twee female RJ45-aansluitingen.

3. Past deze converter in een standaard 19 inch rack?

   Ja, de behuizing heeft een 19"/1U-formaat met een lengte van 483 mm en een hoogte van 45 mm.

4. Welke CAT-kabel gebruik ik het best?

   Gebruik een afgeschermde CAT-kabel voor het beste resultaat bij het transport van meerdere DMX-universes.

5. Is deze rackunit geschikt voor buitengebruik?

   Nee, de IP20-classificatie is bedoeld voor indoor gebruik.
