Showgear DS-24M/5 DMX rack split box 8x 5-polige XLR naar 2x RJ45

Beschrijving

• Zet 8 DMX-universes om naar 2 CAT-kabeltrajecten.

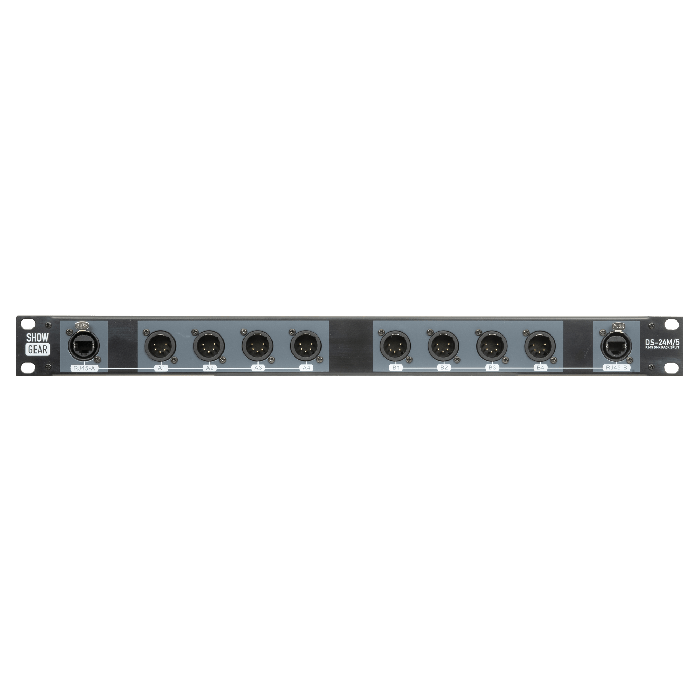

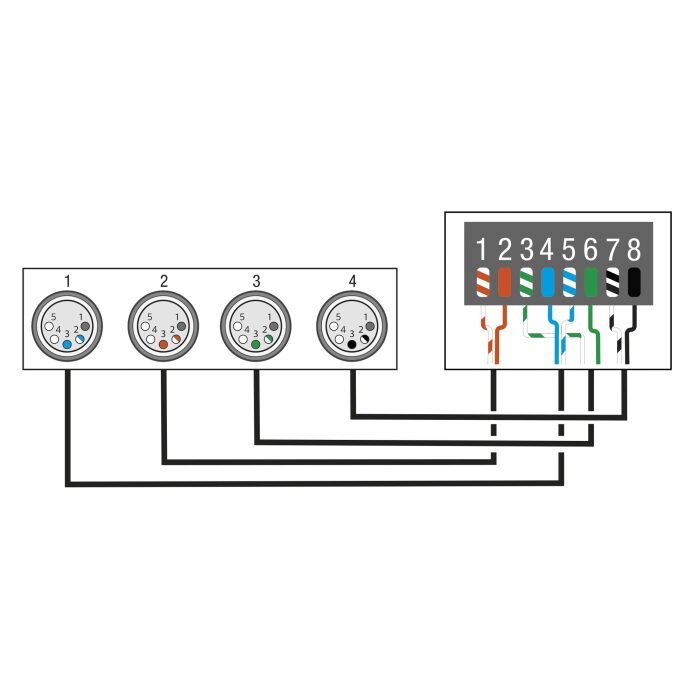

• Elke RJ45-aansluiting is gekoppeld aan vier 5-polige male XLR-aansluitingen.
• 19 inch/1U-formaat voor vaste inbouw in een rack of flightcase.

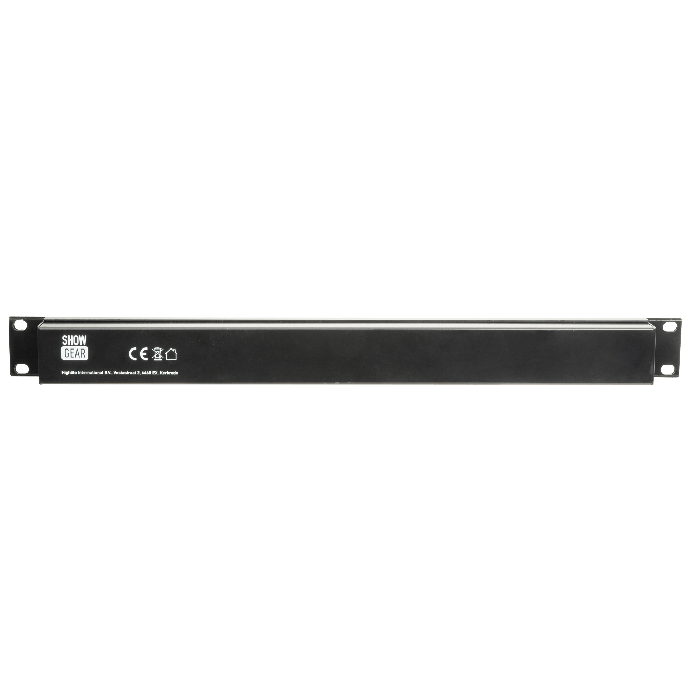

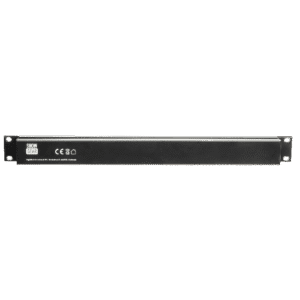

• Metalen behuizing voor gebruik in tour-, verhuur- en installatieomgevingen.
• 110 Ω impedantie en vernikkelde contacten voor een nette signaaloverdracht.

Wanneer je meerdere DMX-lijnen vanaf een rack naar dimmers, nodes, fixtures of podiumposities moet brengen, voorkomt deze rackunit een bundel losse XLR-kabels. Acht DMX-universes worden verdeeld over twee RJ45-aansluitingen, waardoor je per CAT-kabel vier universes kunt transporteren.

De 19 inch/1U-uitvoering maakt de unit geschikt voor montage in een technisch rack, patchrack of flightcase. Dat is vooral praktisch bij producties waarbij dezelfde bekabelingsstructuur snel moet worden opgebouwd, getest en weer afgebroken.

Voor een betrouwbare verbinding wordt het gebruik van afgeschermde CAT-kabel aanbevolen. De behuizing is van metaal en de connectoren zijn uitgevoerd met latch-vergrendeling, zodat de aansluitingen stevig op hun plek blijven tijdens gebruik.

Toepassingen:

• DMX-distributie vanuit een lichtsturing- of dimmerrack.
• Vaste patchopstellingen in theaters, clubs en evenementenlocaties.
• Touring flightcases waarbij meerdere DMX-universes snel moeten worden aangesloten.
• Reduceren van lange bundels losse 5-polige XLR-kabels.
• Overbruggen van langere DMX-trajecten via afgeschermde CAT-bekabeling.

Veelgestelde vragen:

1. Hoeveel DMX-universes kan ik via deze rackunit over CAT-kabels verdelen?

   In totaal 8 universes, verdeeld over 2 RJ45-aansluitingen. Per CAT-kabel worden 4 universes gekoppeld.

2. Past deze unit in een standaard 19 inch rack?

   Ja, de behuizing heeft een 19 inch/1U-formaat met een breedte van 483 mm en een hoogte van 45 mm.

3. Welke aansluitingen zitten erop?

   De unit heeft 5-polige male XLR-aansluitingen voor DMX en female RJ45-aansluitingen voor de CAT-kabels.

4. Welke CAT-kabel gebruik ik hiervoor het beste?

   Gebruik bij voorkeur een afgeschermde CAT-kabel, vooral bij langere kabelruns of omgevingen met veel andere bekabeling.

5. Kan deze split box buiten worden gebruikt?

   Nee, met IP20 is de unit gemaakt voor gebruik binnenshuis.
