Beschrijving

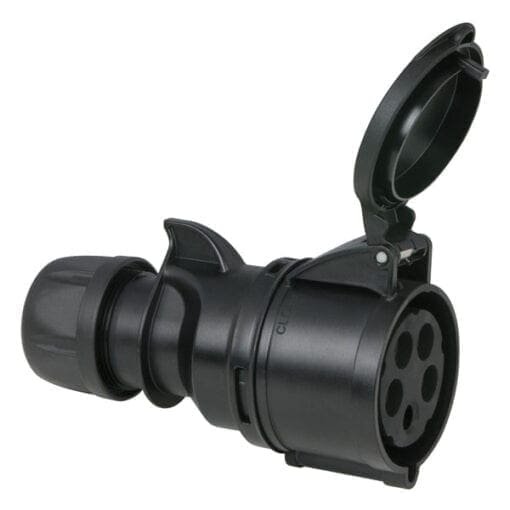

- CEE-contrastekker voor 32 A bij 400 V
- 5-polige uitvoering met aardpinpositie 6H
- Schroefklemmen voor geleiders van 2,5 tot 6 mm²
- Kabeldoorvoer geschikt voor kabeldiameters van 11,5 tot 22 mm
- Zwarte kunststof behuizing met IP44-bescherming
Deze PCE-aansluiting is gemaakt voor krachtstroomkabels waarbij een 5-polige CEE-verbinding nodig is. De combinatie van 32 A, 400 V en aardpinpositie 6H sluit aan bij veel gebruikte krachtstroomverdelingen in werkplaatsen, techniekruimtes, verhuursets en evenementenomgevingen.
De aders worden vastgezet met schroefklemmen. Dat is prettig bij montage, omdat je de aansluiting mechanisch degelijk kunt opbouwen binnen het opgegeven bereik van 2,5 tot 6 mm². De kabeldoorvoer accepteert kabels van 11,5 tot 22 mm, waardoor de contrastekker inzetbaar is voor gangbare kabeldiameters binnen dit aansluitbereik.
Met IP44 is de behuizing geschikt voor situaties waar bescherming tegen spatwater en vaste deeltjes relevant is. De zwarte kunststof uitvoering blijft visueel neutraal in technische installaties, kabelsets en stroomverdelingen.
Toepassingen:
- Montage aan 32 A krachtstroomverlengkabels
- Aansluiting van mobiele stroomverdelingen op 400 V
- Gebruik in verhuursets voor licht-, geluid- en podiumtechniek
- Werkplaats- en installatietoepassingen met 5-polige CEE-verbindingen
- Vervanging van een bestaande 32 A CEE-contrastekker met 6H-aardpinpositie
Veelgestelde vragen:
-
Voor welke stroom en spanning is deze contrastekker geschikt?
Deze uitvoering is geschikt voor maximaal 32 A bij 400 V.
-
Welke kabeldiameter past door de kabeldoorvoer?
De kabeldoorvoer is geschikt voor kabels met een diameter van 11,5 tot 22 mm.
-
Welke aderdoorsnede kan ik aansluiten?
De schroefklemmen zijn geschikt voor geleiders van minimaal 2,5 mm² tot maximaal 6 mm².
-
Wat betekent de 6H-aardpinpositie?
6H geeft de positie van de aardpin aan binnen de CEE-codering. Deze uitvoering heeft een 5-polige aansluiting met aardpinpositie 6H.
Specificaties:
Elektrisch
- Maximale stroom: 32 A
- Spanning: 400 V
- Aantal contacten: 5
- Aardpinpositie: 6H
- Pinaansluiting: schroefklem
- Contacttype: messing
Kabel en aansluiting
- Kabeldoorvoer: 11,5 – 22 mm
- Minimale geleiderdikte: 2,5 mm²
- Maximale geleiderdikte: 6 mm²
Behuizing
- IP-waarde: IP44
- Materiaal behuizing: kunststof
- Kleur: zwart
Afmetingen en gewicht
- Lengte: 168 mm
- Hoogte: 99 mm
- Breedte: 50 mm
- Gewicht: 0,27 kg
Type
- Typenummer leverancier: 225-6
