Beschrijving
- CEE male stekker voor 32 A en 400 V aansluitingen.
- 5 contacten met aardpinpositie 6H.
- Schroefklem-aansluiting voor geleiders van 2,5 tot 6 mm².
- Kabeldoorvoer geschikt voor kabeldiameters van 11,5 tot 22 mm.
- IP44-behuizing van rood plastic met messing contacten.

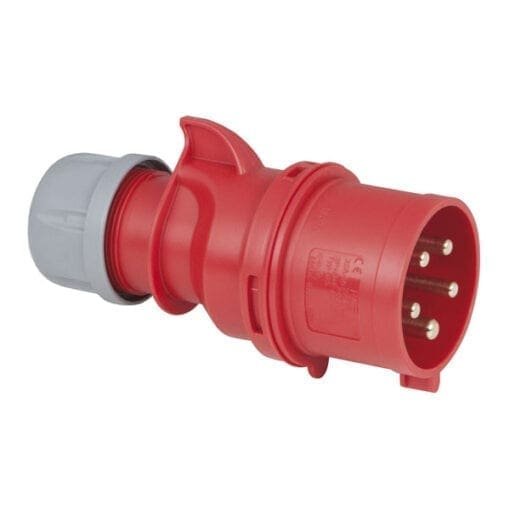

Deze rode PCE CEE-stekker is gemaakt voor krachtstroomaansluitingen waarbij een 5-polige 32 A/400 V verbinding nodig is. De uitvoering met schroefklemmen maakt hem bruikbaar voor montage aan een passende voedingskabel, bijvoorbeeld bij het samenstellen of vervangen van krachtstroomkabels.
Met een kabeldoorvoer van 11,5 tot 22 mm en een toegestane geleiderdoorsnede van 2,5 tot 6 mm² biedt de stekker ruimte voor gangbare kabelopbouwen binnen dit stroom- en spanningsbereik. De messing contacten zorgen voor de elektrische contactoverdracht, terwijl de rode kunststof behuizing aansluit bij de herkenbare kleurcodering voor 400 V CEE-verbindingen.
De IP44-classificatie maakt deze uitvoering geschikt voor situaties waar spatwaterbescherming en bescherming tegen vaste deeltjes op dit niveau gewenst zijn. Door de 6H aardpinpositie past de stekker binnen de bijbehorende CEE-configuratie voor 400 V.
Toepassingen:
- Montage aan 5-polige 32 A krachtstroomkabels.
- Vervanging van een beschadigde CEE male stekker.
- Aansluiten van 400 V apparatuur met 6H CEE-configuratie.
- Gebruik bij tijdelijke stroomverdeling op locatie.
- Technische installaties waar een rode 32 A CEE-aansluiting vereist is.
Veelgestelde vragen:
-
Welke geleiderdoorsnede kan ik op deze stekker aansluiten?
De stekker is geschikt voor geleiders van 2,5 tot 6 mm².
-
Voor welke kabeldiameter is de kabeldoorvoer geschikt?
De kabeldoorvoer is geschikt voor kabels met een diameter van 11,5 tot 22 mm.
-
Hoe worden de aders in de stekker vastgezet?
De pinaansluiting is uitgevoerd als schroefklem, zodat de aders mechanisch worden vastgezet in de aansluitpunten.
-
Welke aardpinpositie heeft deze CEE-stekker?
Deze uitvoering heeft aardpinpositie 6H.
Specificaties:
Elektrisch
- Maximale stroom: 32 A
- Spanning: 400 V
- Aantal contacten: 5
- Aardpinpositie: 6H
- Pinaansluiting: schroefklem
- Contacttype: messing
Kabelmontage
- Kabeldoorvoer: 11,5 – 22 mm
- Minimale geleiderdikte: 2,5 mm²
- Maximale geleiderdikte: 6 mm²
Behuizing en bescherming
- IP-waarde: IP44
- Behuizing: plastic
- Kleur: rood
Afmetingen en gewicht
- Lengte: 155 mm
- Breedte: 109 mm
- Hoogte: 70 mm
- Gewicht: 0,244 kg
Fabrikantgegevens
- Merk: PCE
- Typenummer leverancier: 025-6
