- Verdeelt en versterkt vier DMX-universes met 4 ingangen en 16 optisch geïsoleerde uitgangen.
- Ondersteunt tot 2048 DMX-kanalen, verdeeld over 4 × 512 kanalen.
- RDM-filter schakelaar om RDM-data door te laten of te blokkeren.
- Ingebouwde DMX-terminatiefunctie voor correcte afsluiting aan het einde van een lijn.
- Compacte 1U-behuizing van 483 mm breed voor rackmontage.

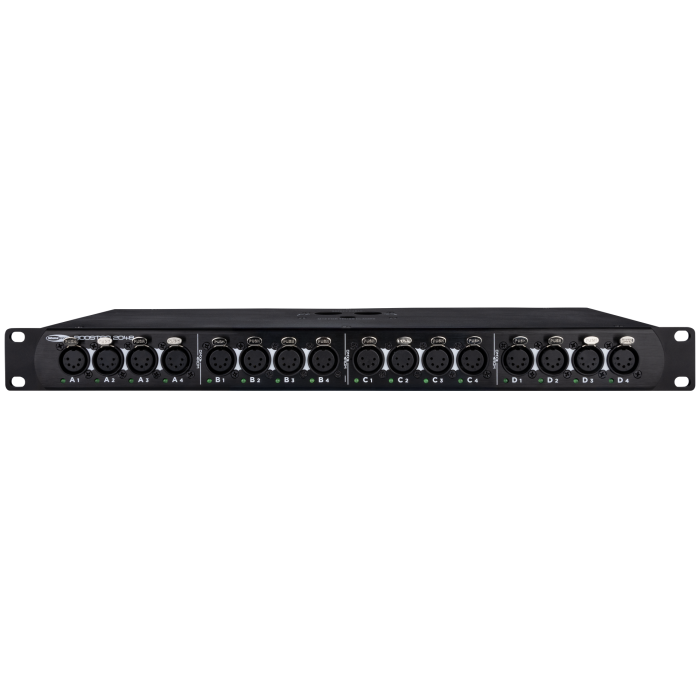

Vier universes netjes, stabiel en overzichtelijk verdelen is precies waar deze Showtec-unit voor gemaakt is. Elke DMX-ingang is gekoppeld aan vier 5-polige XLR-uitgangen, waardoor je per universe meerdere lijnen kunt opbouwen zonder het signaal rechtstreeks door lange fixture-ketens te hoeven lussen.
De optische isolatie op ingangen en uitgangen helpt storingen door interferentie en aardlussen te voorkomen. Dat maakt de Booster 2048 interessant voor technici die met meerdere trussen, dimmerposities, podiumzones of universe-groepen werken en de signaalstructuur controleerbaar willen houden.
Door de compacte hoogte van 44 mm past de unit efficiënt in een rack. In krappe backstage-omgevingen of compacte node-racks kun je zo vier universes boosten zonder veel ruimte op te offeren. Wie naar acht universes wil opschalen, kan twee units inzetten.

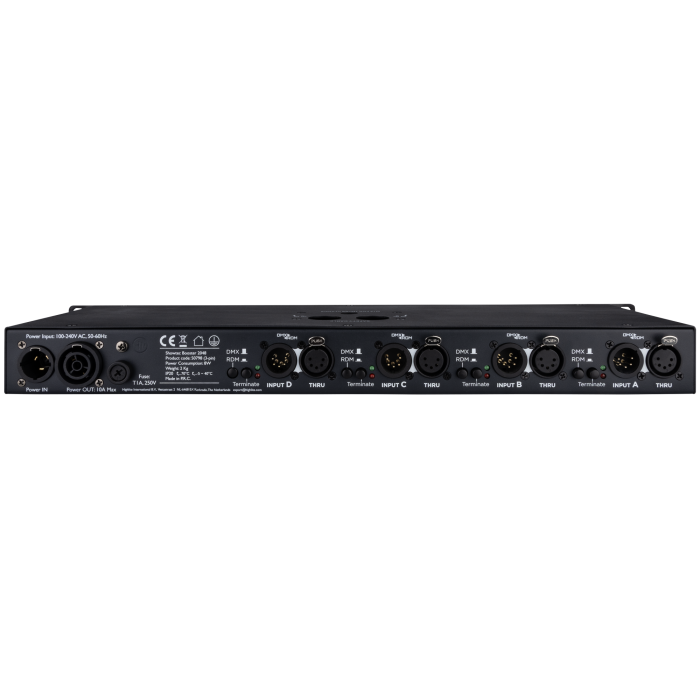

Met de RDM-filter schakelaar bepaal je per gebruikssituatie of RDM-communicatie in je DMX-netwerk gewenst is. De ingebouwde terminatiefunctie is praktisch wanneer de booster aan het einde van een DMX-lijn wordt geplaatst.
Toepassingen:
- Verdelen van vier DMX-universes in tour- en verhuurracks.
- Compacte backstage- of node-racks met beperkte inbouwruimte.
- Installaties waarbij fixtures over meerdere DMX-lijnen of zones zijn verdeeld.
- Situaties waarin RDM-data selectief moet worden doorgelaten of geblokkeerd.
- DMX-lijnen waarbij een correcte eindafsluiting nodig is.
Veelgestelde vragen:
-
Hoeveel DMX-universes kan deze booster verwerken?
De unit verwerkt vier DMX-universes. Dat komt neer op maximaal 2048 DMX-kanalen, opgebouwd uit 4 × 512 kanalen.
-
Hoe zijn de ingangen en uitgangen verdeeld?
Er zijn vier DMX-ingangen. Elke ingang is gekoppeld aan vier optisch geïsoleerde uitgangen, dus in totaal zijn er zestien DMX-uitgangen beschikbaar.
-
Kan ik RDM gebruiken met deze booster?
Ja, de booster ondersteunt DMX en RDM. Met de RDM-filter schakelaar kies je of RDM-data wordt doorgelaten of geblokkeerd.
-
Waarvoor dient de DMX-terminatiefunctie?
De terminatiefunctie sluit het DMX-signaal correct af wanneer de unit aan het einde van een DMX-lijn wordt gebruikt.
-
Past deze unit in een standaard rack?
Ja, met een breedte van 483 mm en een hoogte van 44 mm is de behuizing geschikt voor een compacte 1U-rackopstelling.
Specificaties:
DMX en aansturing
- Aansturing: DMX / RDM
- DMX-connector: XLR 5P in/uit
- Aantal DMX-ingangen: 4
- Aantal DMX-uitgangen: 16
- DMX-capaciteit: 2048 kanalen, 4 × 512
- Optisch geïsoleerde ingangen en uitgangen
- RDM-filter schakelaar
- DMX-terminatiefunctie
Voeding
- Ingangsspanning: 100-240 V AC, 50/60 Hz
- Vermogensverbruik: 5 W
- Power connector in: powerCON TRUE1
Behuizing en afmetingen
- Lengte: 483 mm
- Breedte: 137 mm
- Hoogte: 44 mm
- Gewicht: 2 kg
- Behuizing: aluminium / metaal
- Kleur: zwart
Omgeving
- IP-waarde: IP20 achterkant
- Maximale omgevingstemperatuur: 55 °C
- Minimale bedrijfstemperatuur: -10 °C
