- Verdeelt en versterkt 4 DMX-universes met in totaal 2048 DMX-kanalen.
- Vier DMX-ingangen met per ingang vier optisch geïsoleerde uitgangen.
- RDM-filter schakelbaar, zodat je RDM-data kunt doorlaten of blokkeren.
- Ingebouwde DMX-terminatie voor correcte afsluiting aan het einde van een lijn.

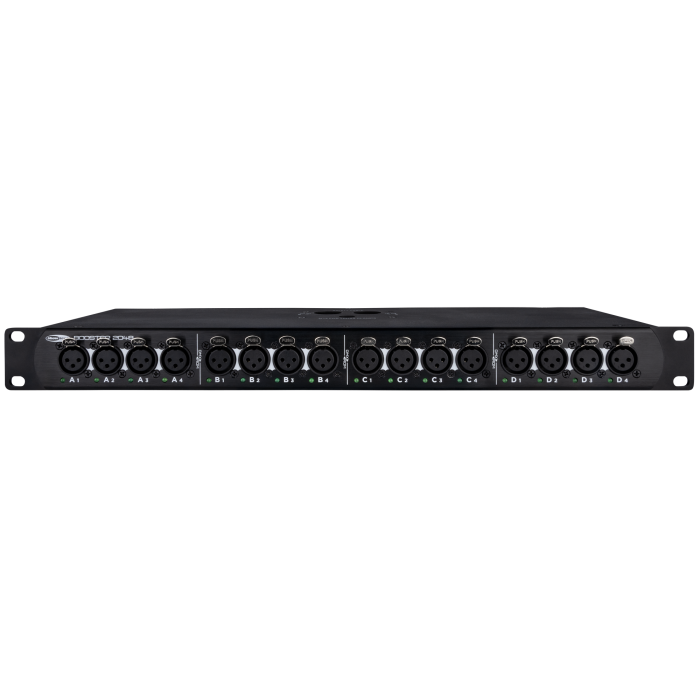

Bij grotere lichtsets wil je niet alleen genoeg DMX-lijnen, maar vooral een betrouwbare signaalverdeling. Deze Showtec booster biedt vier afzonderlijke universes in één compacte 19-inch brede behuizing, waardoor hij goed past in een node-rack, dimmerrack of vaste regie-installatie.
Elke universe heeft een eigen ingang en vier uitgangen. Zo kun je armaturen, dimmers of andere DMX-ontvangers overzichtelijk over meerdere lijnen verdelen zonder één lange kwetsbare keten te maken. De optische isolatie op de ingangen en uitgangen helpt interferentie en aardlussen te voorkomen, wat vooral waardevol is bij installaties met veel bekabeling of meerdere stroomgroepen.
De RDM-filter schakelaar geeft controle over het dataverkeer in de lijn. Wil je RDM gebruiken voor communicatie met geschikte fixtures, dan laat je het door. Wil je een strakke DMX-lijn zonder RDM-data richting bepaalde apparatuur, dan blokkeer je dit eenvoudig. De ingebouwde terminatiefunctie maakt het bovendien mogelijk om de lijn correct af te sluiten wanneer de unit op het einde van een DMX-traject wordt geplaatst.
Toepassingen:
- Compacte node-racks voor touring, theaters en evenementenlocaties.
- Verdeling van vier DMX-universes naar meerdere trussen, podia of riggingzones.
- Installaties waar optische isolatie gewenst is tegen storing en aardlussen.
- Backstage-omgevingen met beperkte rackruimte.
- DMX/RDM-signaalbeheer bij complexe armatuuropstellingen.
Veelgestelde vragen:
-
Hoeveel DMX-universes kan deze booster verwerken?
De unit verwerkt 4 DMX-universes, goed voor maximaal 2048 kanalen: 4 keer 512 DMX-kanalen.
-
Hoe zijn de DMX-uitgangen verdeeld?
Er zijn 4 DMX-ingangen. Elke ingang is gekoppeld aan 4 optisch geïsoleerde uitgangen, dus in totaal zijn er 16 DMX-uitgangen beschikbaar.
-
Kan ik RDM-data uitschakelen op de signaallijn?
Ja. Met de RDM-filter schakelaar kies je of RDM-data wordt doorgelaten of geblokkeerd.
-
Welke DMX-connectoren gebruikt deze booster?
De DMX-aansluitingen zijn uitgevoerd als 3-polige XLR in- en uitgangen.
-
Is deze unit geschikt voor buitengebruik?
Nee. Met IP20 is deze booster bedoeld voor binnengebruik.
Specificaties:
DMX en aansturing
- Aansturing: DMX / RDM
- DMX-universes: 4
- DMX-kanalen: maximaal 2048 kanalen, 4 × 512
- DMX-ingangen: 4
- DMX-uitgangen: 16, vier uitgangen per ingang
- Optisch geïsoleerde ingangen en uitgangen
- RDM-filter schakelaar
- DMX-terminatiefunctie
- DMX-connector: XLR 3P in/uit
Voeding
- Ingangsspanning: 100-240 V AC, 50/60 Hz
- Vermogensverbruik: 5 W
- Voedingsaansluiting ingang: powerCON TRUE1
Behuizing en afmetingen
- Lengte: 483 mm
- Breedte: 137 mm
- Hoogte: 44 mm
- Gewicht: 2 kg
- Behuizing: aluminium / metaal
- Kleur: zwart
Gebruik en omgeving
- IP-waarde: IP20, alleen binnengebruik
- Minimale bedrijfstemperatuur: -10 °C
- Maximale omgevingstemperatuur: 55 °C
