Showtec DB-1-4/RDM 4-kanaals DMX/RDM-splitter met 3- en 5-polige XLR

Beschrijving

• Verdeelt één DMX/RDM-signaal naar 4 afzonderlijke uitgangen.
• Voorzien van zowel 3-polige als 5-polige XLR-aansluitingen voor DMX in en uit.
• Duidelijke power- en signaalindicatie via LED’s op de unit.

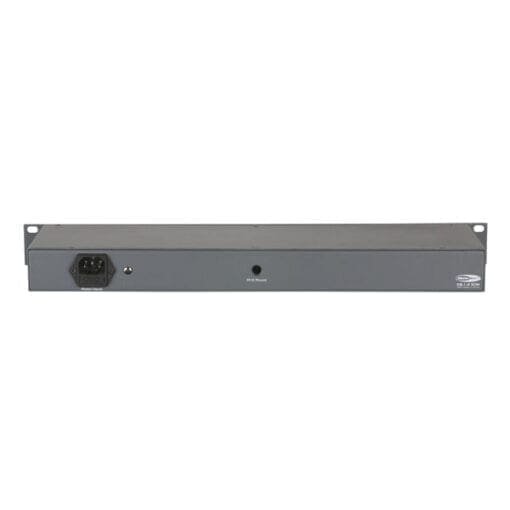

• Geschikt voor 19 inch rackmontage en trussmontage via de M10-moer aan de achterzijde.
• Ondersteunt Remote Device Management voor installaties waarin RDM-apparatuur wordt gebruikt.

Wanneer een DMX-lijn betrouwbaar over meerdere richtingen moet worden verdeeld, voorkomt een splitter dat je lange en kwetsbare daisy-chain routes hoeft te maken. Deze Showtec-unit neemt één DMX-universe als basis en verdeelt het signaal naar vier aparte outputs, met daarnaast een Through-poort om de lijn door te voeren.

De combinatie van 3- en 5-polige XLR maakt hem praktisch in verhuursets, vaste installaties en producties waar verschillende bekabeling naast elkaar wordt gebruikt. RDM-ondersteuning is vooral interessant wanneer aangesloten armaturen of apparaten op afstand kunnen worden uitgelezen of ingesteld via Remote Device Management.

Met zijn 1U-behuizing past de splitter netjes in een 19 inch rack. Voor rigging-achtige situaties is montage in de truss mogelijk via de M10-moer aan de achterzijde. De LED-indicatie voor power en signaal helpt technici om snel te zien of er activiteit op de DMX-lijn aanwezig is.

Toepassingen:

• Verdelen van een DMX/RDM-signaal naar meerdere lichtlijnen.
• Gebruik in 19 inch controlracks voor touring, verhuur en vaste opstellingen.
• Installaties waar 3-polige en 5-polige DMX-bekabeling door elkaar wordt gebruikt.
• DMX-netwerken met RDM-apparatuur die op afstand beheerd moet worden.
• Trussmontage bij tijdelijke producties of compacte podiumopstellingen.

Veelgestelde vragen:

1. Hoeveel DMX-uitgangen heeft deze splitter?

   De unit verdeelt het inkomende DMX/RDM-signaal naar 4 uitgangen en heeft daarnaast een Through-poort om het signaal door te voeren.

2. Kan ik zowel 3-polige als 5-polige DMX-kabels aansluiten?

   Ja. De DMX-aansluitingen zijn uitgevoerd met XLR 3P en XLR 5P voor zowel input als output.

3. Ondersteunt deze Showtec DB-1-4/RDM ook RDM?

   Ja, naast DMX ondersteunt de unit ook het RDM-protocol voor Remote Device Management.

4. Is montage in een 19 inch rack mogelijk?

   Ja. De behuizing is 1U hoog en 483 mm breed, geschikt voor plaatsing in een 19 inch rack.

5. Hoe zie ik of er DMX-signaal aanwezig is?

   De unit heeft LED-indicators voor power en signaal, zodat je de status van het DMX-signaal snel kunt controleren.
