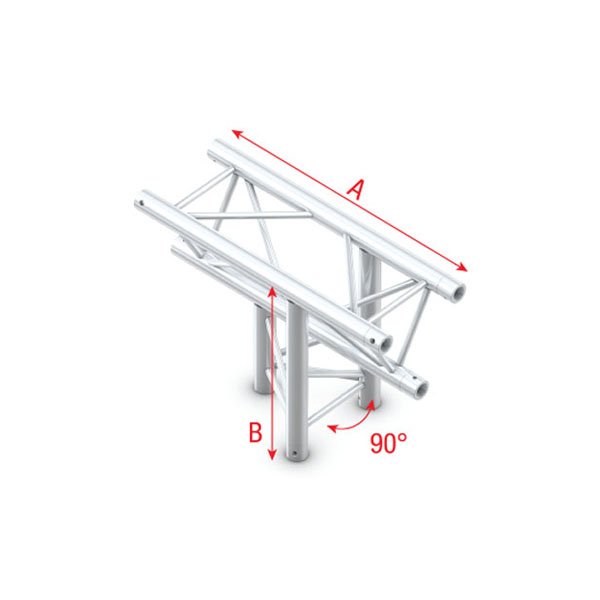

- 90° T-Cross up/down met drie richtingen voor Deco-22 constructies.
- Compacte maatvoering met A = 603,5 mm en B = 400 mm.
- Uitgevoerd in zilverkleurige polished afwerking.
- Geleverd met 4 sets spigot, pin en spring voor de verbinding.
Dit ATM37 hoekdeel is gemaakt voor situaties waarin een Deco-22 trusslijn haaks moet worden gekoppeld en er tegelijk een derde richting nodig is. Door de T-Cross up/down uitvoering is het onderdeel geschikt voor decoratieve constructies, beursopstellingen en vaste of tijdelijke presentatiekaders waarin de vorm en richting van de truss nauwkeurig moeten aansluiten.
Met een lengte van 600 mm, een hoogte van 400 mm en een buitenmaat van 222 x 222 mm blijft het deel compact genoeg voor visuele constructies, terwijl het aansluit op de bijbehorende Deco-22 maatvoering. De polished zilverafwerking past goed bij zichtwerk waar de truss onderdeel is van het ontwerp.
Bij het combineren van verschillende trussmerken is goedkeuring door een bevoegde en gekwalificeerde derde partij noodzakelijk. Daarbij horen een risicobeoordeling en constructieberekeningen, zodat de gekozen combinatie verantwoord wordt toegepast.
Toepassingen:
- Haakse T-aansluitingen in Deco-22 trussconstructies.
- Decoratieve beursstands, presentatiewanden en displays.
- Winkel- en showroomopstellingen met zichtbare zilveren truss.
- Tijdelijke eventconstructies waarbij een derde richting vanuit een hoekpunt nodig is.
- Installaties waar compacte 222 x 222 mm trussmaatvoering gewenst is.
Veelgestelde vragen:
-
Wat voor kruising maakt dit ATM37 onderdeel?
Dit is een 90° T-Cross up/down met drie richtingen, bedoeld om een haakse T-verbinding in de constructie te maken.
-
Welke maatvoering hoort bij A en B?
De opgegeven maat A is 603,5 mm en maat B is 400 mm. De productlengte is 600 mm en de hoogte is 400 mm.
-
Worden de verbindingssets meegeleverd?
Ja, dit deel wordt geleverd met 4 sets bestaande uit spigot, pin en spring.
-
Kan dit trussdeel met andere merken worden gecombineerd?
Combineren met andere trussmerken moet altijd worden goedgekeurd door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.
Specificaties:
Constructie
- Trusstype: T-Cross
- Hoek: 90°
- Grootte: 222 mm x 222 mm
- Maat A: 603,5 mm
- Maat B: 400 mm
Afmetingen en gewicht
- Lengte: 600 mm / 0,6 m
- Hoogte: 400 mm / 0,4 m
- Gewicht: 3,1 kg
Buizen
- Diameter hoofdbuis: 32 x 1,5 mm
- Diameter bracebuis: 10 x 1,5 mm
Afwerking
- Afwerking: Polish
- Kleur: Silver
Meegeleverde accessoires
- 4x set spigot, pin en spring
