- 90° horizontale 3-wegs hoek voor MILOS PRO-30 Triangle F met apex down-configuratie.
- F-koppeling met Ø 27,8 mm, compatibel met Prolyte-systemen.
- Gemaakt met 50 x 2 mm hoofdbuizen en 16 mm braces binnen het TÜV-gecertificeerde PRO-30 systeem.

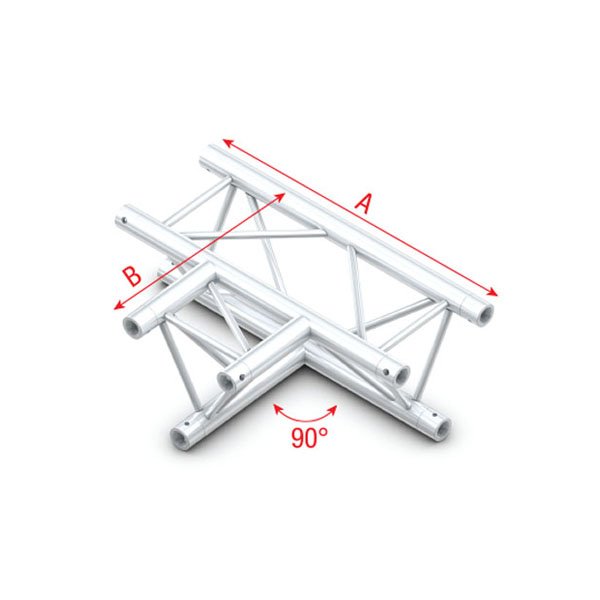

- Afmetingen A = 710 mm en B = 500 mm; gepolijste zilveren afwerking.
- Wordt geleverd met 4 sets spigot, pin en spring voor de aansluitingen.
Deze 3-wegs hoek maakt een horizontale T-verbinding in een driehoekige PRO-30 opbouw. De apex-down uitvoering is relevant wanneer de oriëntatie van de driehoek in de bestaande constructie moet doorlopen en de belasting, uitstraling en montagepositie daarop zijn afgestemd.
De F-uitvoering gebruikt een Ø 27,8 mm koppelsysteem en sluit aan op Prolyte-compatibele configuraties. Dat maakt dit onderdeel vooral interessant voor verhuurbedrijven, theaters en vaste installaties waar al met Prolyte-maatvoering wordt gewerkt en een passende MILOS-equivalent nodig is.
Zoals bij iedere constructieve trusscombinatie geldt dat het mengen van merken en systemen moet worden beoordeeld door een bevoegde, gekwalificeerde partij. Die beoordeling omvat onder meer een risicobeoordeling en constructieberekeningen voordat de combinatie wordt toegepast.
Toepassingen:
- Horizontale T-aftakking in een driehoekige PRO-30 constructie.
- Uitbreiding van bestaande Prolyte-compatibele F-systemen met Ø 27,8 mm koppeling.
- Riggingconstructies voor podia, discotheken en theaters.
- Vaste installaties waar een 90° 3-wegs hoek met apex down nodig is.
- Verhuursets waarin een compacte 0,71 m hoeksectie gewenst is.
Veelgestelde vragen:
-
Is deze hoek geschikt voor Prolyte-compatibele trusssystemen?
Ja, dit is een F-truss uitvoering met Ø 27,8 mm koppeling en compatibiliteit met Prolyte-systemen.
-
Wat betekent apex down bij deze 3-wegs hoek?
De driehoekige sectie is georiënteerd met de punt naar beneden. Dat is belangrijk om de hoek correct te laten aansluiten op de richting van de rest van de constructie.
-
Welke aansluitmaterialen worden meegeleverd?
Er worden 4 sets meegeleverd, bestaande uit spigot, pin en spring.
-
Kan ik dit onderdeel combineren met truss van een ander merk?
Combineren van verschillende merken moet altijd worden goedgekeurd door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.
Specificaties:
Constructie
- Trusstype: 3-way / horizontal
- Graden trusshoek: 90°
- Truss-systeem: F Ø 27,8 mm
- Compatibiliteit: Prolyte
- Diameter hoofdbuis: 50 x 2 mm
- Diameter brace buis: 16 mm
Afmetingen en gewicht
- Lengte: 710 mm
- Lengte: 0,71 m
- Grootte: 290 mm x 257 mm
- A-maat: 710 mm
- B-maat: 500 mm
- Gewicht: 7,2 kg
Afwerking
- Afwerking: gepolijst
- Kleur: zilver
Meegeleverd
- 4x set spigot, pin en spring
