- Verticale 3-weg T-cross voor MILOS PRO-30 driehoekconstructies
- F-koppelsysteem met Ø 27,8 mm aansluiting, compatibel met Prolyte-systemen
- 90° hoekdeel met apex omhoog voor compacte knooppunten in een trussopstelling
- Gemaakt van 50 x 2 mm aluminium hoofdbuis met 16 mm braces
- Geleverd met 4 sets spigot, pin en veer voor de aansluitingen
Dit ATF35B-deel is gemaakt voor situaties waarin een verticale T-verbinding in een PRO-30 driehoekopstelling nodig is. Met drie aansluitrichtingen en een 90° configuratie kun je een zijtak, hoeklijn of verticaal knooppunt opbouwen zonder over te stappen naar een ander trussformaat.
De F-uitvoering sluit aan op het Ø 27,8 mm koppelsysteem en is daarmee afgestemd op Prolyte-compatibele setups. Dat maakt dit onderdeel interessant voor verhuurbedrijven, podia en installateurs die bestaande F-trusslijnen willen uitbreiden of een specifiek knooppunt moeten vervangen.
De constructie bestaat uit 50 mm aluminium hoofdbuizen met een wanddikte van 2 mm en 16 mm schoren. De gepolijste zilveren afwerking past visueel bij standaard aluminium trussdelen en de maatvoering van 710 mm bij 500 mm helpt bij het plannen van rastermaten, doorgangen en montagehoogtes.
Bij het combineren van trussdelen van verschillende merken moet de combinatie altijd worden beoordeeld door een bevoegde en gekwalificeerde partij. Die beoordeling hoort een risicobeoordeling en constructieberekeningen te omvatten.
Toepassingen:
- Verticale T-aftakking in een PRO-30 driehoekopstelling
- Uitbreiding van een Prolyte-compatibele F-trussconstructie
- Knooppunt voor podium-, theater- en clubinstallaties
- Vervangingsdeel binnen bestaande 290 x 257 mm driehoektrusslijnen
- Constructies waarbij een 90° 3-weg verbinding met apex omhoog nodig is
Veelgestelde vragen:
-
Past deze T-cross op Prolyte truss?
Ja, dit is de F-uitvoering met Ø 27,8 mm koppeling en compatibiliteit met Prolyte-systemen.
-
Welke aansluitsets worden meegeleverd?
Er worden 4 sets meegeleverd met spigot, pin en veer.
-
Wat betekent apex omhoog bij dit onderdeel?
De driehoekoriëntatie is uitgevoerd met de punt van de driehoek naar boven, passend bij opstellingen waarin de apex-richting gelijk moet blijven.
-
Welke hoofdmaat moet ik aanhouden bij het intekenen?

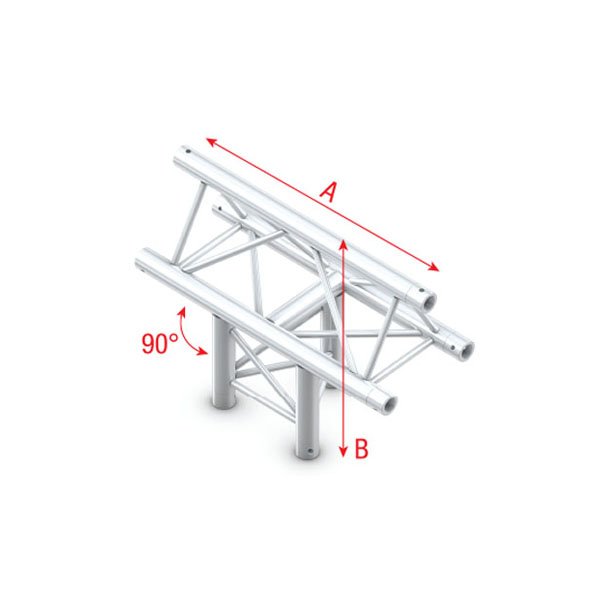

De lengte A is 710 mm en de hoogte B is 500 mm. De trussgrootte is 290 x 257 mm.
-
Mag ik dit deel combineren met truss van een ander merk?
Combinaties van verschillende merken moeten altijd worden goedgekeurd door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.
Specificaties:
Type en uitvoering
- Trusstype: 3-way T-Cross, verticaal
- Oriëntatie: apex omhoog
- Hoek: 90°
- Truss-systeem: F Ø 27,8 mm
- Compatibiliteit: Prolyte
Afmetingen en constructie
- Lengte: 710 mm / 0,71 m
- Hoogte: 500 mm / 0,5 m
- Grootte: 290 mm x 257 mm
- Diameter hoofdbuis: 50 x 2 mm
- Diameter bracebuis: 16 mm
Afwerking en gewicht
- Afwerking: gepolijst
- Kleur: zilver
- Gewicht: 7,2 kg
Meegeleverde accessoires
- 4x set spigot, pin en veer
