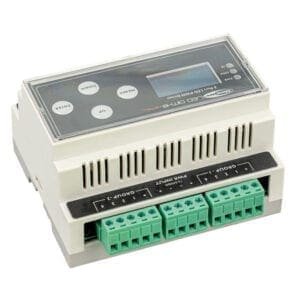

- Compacte PWM-dimmer voor vaste installatie op 35 mm DIN-rail
- Stuurt 12-24 V constant-voltage LED-strips aan via DMX, IR, handmatige bediening of remote
- 8 DMX-kanalen met 2 PWM-groepen voor RGBW-configuraties
- Selecteerbare PWM-frequentie en stand-alone gebruik voor scènes en chases
- Phoenix-aansluitingen voor voeding en DMX in/uit
Deze DIN-rail dimmer is gemaakt voor installaties waarin LED-strips netjes in een verdeelkast, rack of technische ruimte moeten worden geïntegreerd. Door de 12-24 V DC in- en uitgangsspanning past hij bij constant-voltage LED-strips binnen dat spanningsbereik, waaronder RGBW-opstellingen.
De aansturing kan via DMX, IR, handmatige bediening of remote. Voor vaste installateurs is vooral de combinatie van 8 DMX-kanalen, Phoenix-terminals en DIN-rail montage praktisch: bekabeling blijft overzichtelijk en de dimmer is eenvoudig op te nemen in een bestaand lichtsturingssysteem.
Naast DMX-gebruik kan de unit ook stand-alone werken voor een enkele scène en chases. Het O-LED-display helpt bij het instellen en controleren van de configuratie, terwijl de LED-indicators direct feedback geven op power en signaal.
Toepassingen:
- Vaste RGBW LED-stripinstallaties in horeca, retail en hospitality
- Integratie van constant-voltage LED-strips in DMX-gestuurde lichtsystemen
- DIN-rail montage in technische kasten en installatiepanelen
- Stand-alone LED-stripsturing voor een scène of chase
- Netwerksysteemintegratieprojecten met overzichtelijke Phoenix-bekabeling
Veelgestelde vragen:
-
Welke LED-strips kan deze dimmer aansturen?
Hij is geschikt voor 12-24 V DC constant-voltage LED-strips, waaronder RGBW-strips via 2 PWM-groepen.
-
Kan de dimmer zonder DMX-controller worden gebruikt?
Ja, naast DMX-aansturing kan hij stand-alone worden gebruikt voor een enkele scène en chases.
-
Hoeveel stroom kan de dimmer verwerken?
De maximale totale uitgangsstroom is 25 A. Per single channel kan hij maximaal 8 A verwerken.
-
Is dit model geschikt voor montage in een installatiekast?
Ja, de behuizing heeft een DIN EN43880 vormfactor en is geschikt voor montage op een DIN EN60715 railsysteem met 35 mm DIN-railafstand.
-
Kan deze dimmer buiten worden geplaatst?
Nee, met IP20 is hij bedoeld voor binnengebruik binnen een omgevingstemperatuur van 0 tot 40 °C.
Specificaties:
Aansturing en functies
- Aansturing: DMX / IR / Manual / Remote
- DMX-kanalen: 8
- PWM-groepen: 2, geschikt voor RGBW-configuraties
- Selecteerbare PWM-frequentie
- Stand-alone gebruik: enkele scène en chases
- LED-indicators: Power / Signal
Elektrisch
- Ingangsspanning: 12-24 V DC
- Uitgangsspanning: 12-24 V DC
- Vermogensverbruik: 5 W
- Uitgangsstroom: 25 A maximaal totaal
- Maximale stroom per single channel: 8 A
Aansluitingen
- Power connector in: Phoenix
- DMX-connector in: Phoenix
- DMX-connector uit: Phoenix
Montage en behuizing
- Montage: DIN-rail
- DIN-railafstand: 35 mm
- Vormfactor: DIN EN43880
- Railsysteem: DIN EN60715
- Behuizing: plastic
- Kleur: grijs
- IP-waarde: IP20, alleen binnengebruik
Afmetingen en gewicht
- Lengte: 106 mm
- Breedte: 87 mm
- Hoogte: 58 mm
- Gewicht: 0,18 kg
Omgeving
- Maximale omgevingstemperatuur: 40 °C
- Minimale omgevingstemperatuur: 0 °C
- Minimale bedrijfstemperatuur: 0 °C
