Beschrijving

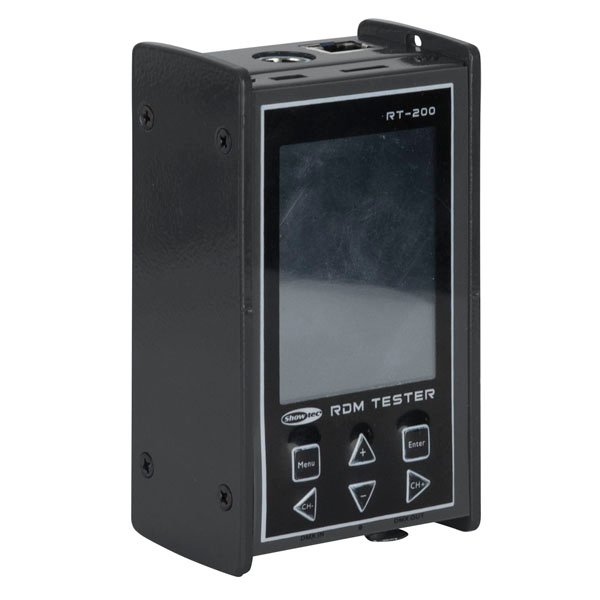

- Full-colour TFT-touchscreen met aanvullende bediening via 6 knoppen
- Controleert en analyseert DMX-, RDM-, Art-Net-, sACN- en MIDI-signalen
- Te gebruiken voor 3-polige en 5-polige kabeltests met meegeleverde XLR-adapters
- Kan DMX verzenden en ontvangen en ondersteunt RDM-besturing
- Compacte tester van 0,4 kg, geleverd met draagtas/koffer
Deze compacte tool is gemaakt voor lichttechnici die snel willen weten wat er in een DMX-lijn gebeurt. Je gebruikt hem bij het opbouwen van een show, tijdens servicewerk of bij het opsporen van storingen in een bestaande installatie. Dankzij het touchscreen en de directe knoppenbediening kun je snel door meet-, test- en programmeerfuncties werken.
Naast klassiek DMX-512 kan het apparaat ook overweg met RDM, Art-Net en sACN. Daardoor is hij geschikt voor moderne lichtnetwerken waarin zowel fysieke DMX-lijnen als netwerkprotocollen een rol spelen. Ook MIDI-signalen kunnen worden getest, wat handig is bij setups waarin lichtsturing en externe controllers samenkomen.
Voor kabelcontrole is de tester praktisch inzetbaar bij zowel 3-polige als 5-polige XLR-verbindingen. De behuizing combineert metaal en kunststof, het apparaat is zwart uitgevoerd en met zijn IP20-classificatie gericht op gebruik binnen.
Toepassingen:
- Storingen zoeken in DMX-gestuurde lichtinstallaties
- DMX-signalen verzenden, ontvangen, monitoren en analyseren
- RDM-functies controleren en aansturen
- 3-polige en 5-polige XLR-kabels testen
- MIDI-signalen controleren tijdens show- of studio-opbouw
- Art-Net- en sACN-signalen nalopen in netwerkgebaseerde lichtsystemen
Veelgestelde vragen:
-
Kan ik met deze tester zowel 3-polige als 5-polige DMX-kabels controleren?
Ja. Het apparaat heeft 5-polige XLR DMX-aansluitingen en wordt geleverd met adapters van XLR 5-polig naar 3-polig en andersom.
-
Welke protocollen ondersteunt de Showtec RDM Touch?
De ondersteunde protocollen zijn Art-Net, DMX, RDM en sACN. Daarnaast is er een MIDI-aansluiting aanwezig voor het testen van MIDI-signalen.
-
Kan dit apparaat DMX alleen meten of ook verzenden?
Het apparaat kan DMX-signalen verzenden én ontvangen. Daardoor kun je zowel een lijn controleren als zelf een DMX-signaal aanbieden tijdens testwerk.
-
Is deze tester geschikt voor buitengebruik?
Nee, de IP20-classificatie is gericht op binnengebruik. De opgegeven bedrijfstemperatuur loopt van 0 °C tot 45 °C.
-
Welke voeding gebruikt de RDM Touch?

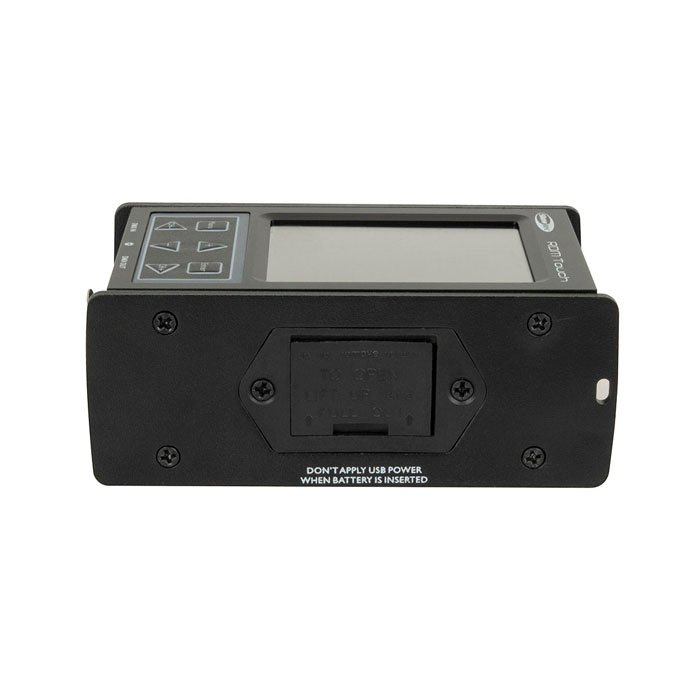

De tester werkt met 5 V DC via Micro USB en kan ook met een 9 V Block PP3-batterij worden gebruikt.
Specificaties:
Bediening en functies
- Aansturing: handmatig
- Scherm: LCD / Touch
- Display: TFT-touchscreen
- LED-indicators: signaal
- Functies: kabeltest, MIDI-test, signaalcontrole en -analyse, programmastappen, DMX verzenden en ontvangen, RDM-besturing
Protocollen en aansluitingen
- Protocollen: Art-Net / DMX / RDM / sACN

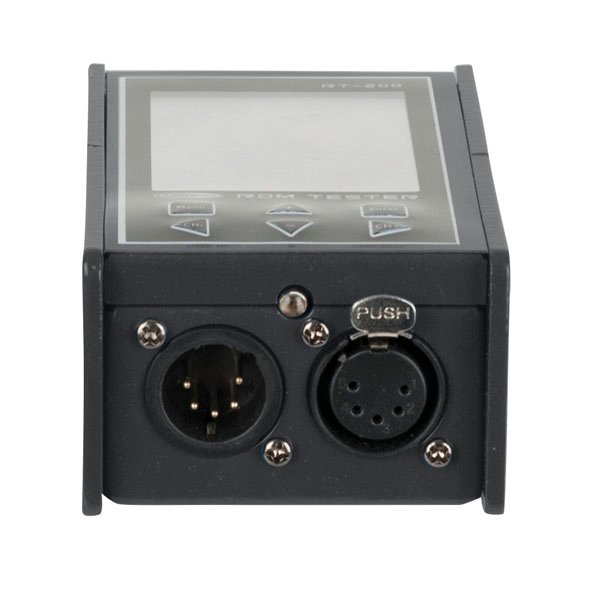

- DMX-connector: XLR 5P In/Uit
- DMX-connector in: XLR 5P
- DMX-connector uit: XLR 5P

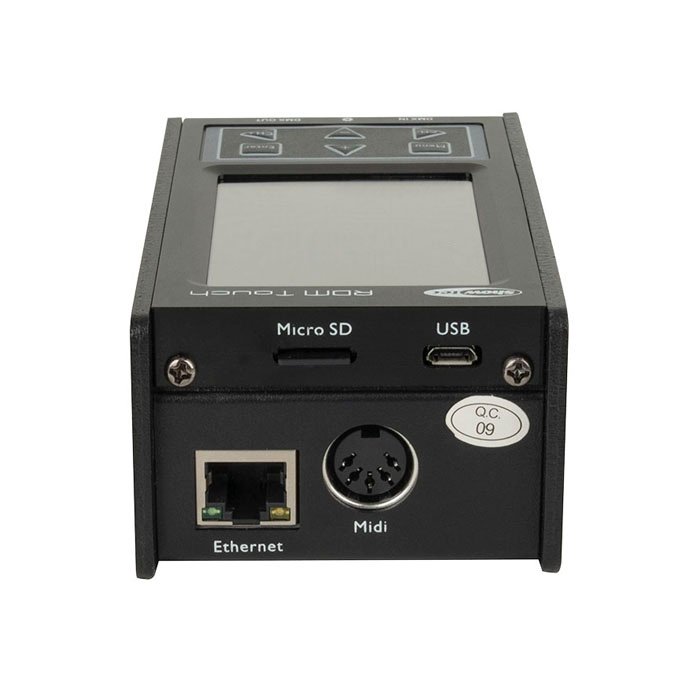

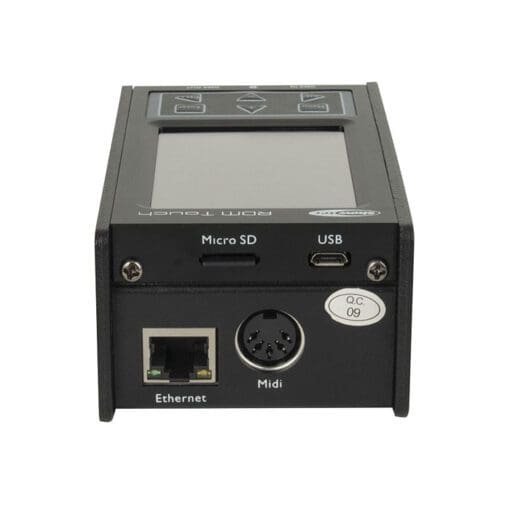

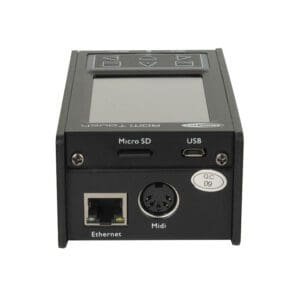

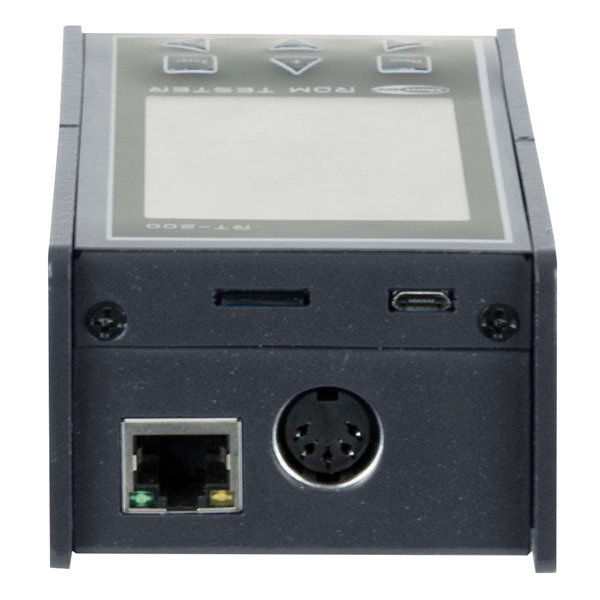

- Dataconnector in: RJ45
- MIDI-connector: ja
- Power connector in: Micro USB
Voeding
- Ingangsspanning: 5 V DC
- Vermogensverbruik: 2,5 W

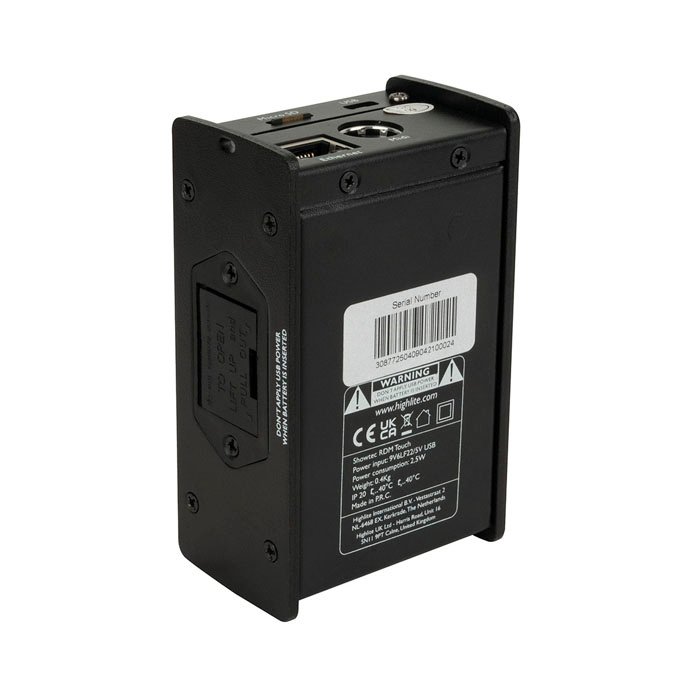

- Batterijtype: 9 V Block PP3, niet inbegrepen
- Batterijspanning: 9 V
- Capaciteit: 0,035 Ah
Behuizing en gebruiksomgeving
- IP-waarde: IP20, alleen binnengebruik
- Behuizing: metaal / kunststof
- Kleur: zwart
- Minimale bedrijfstemperatuur: 0 °C
- Maximale omgevingstemperatuur: 45 °C
Afmetingen en gewicht
- Lengte: 67 mm
- Breedte: 44 mm
- Hoogte: 113 mm
- Gewicht: 0,4 kg

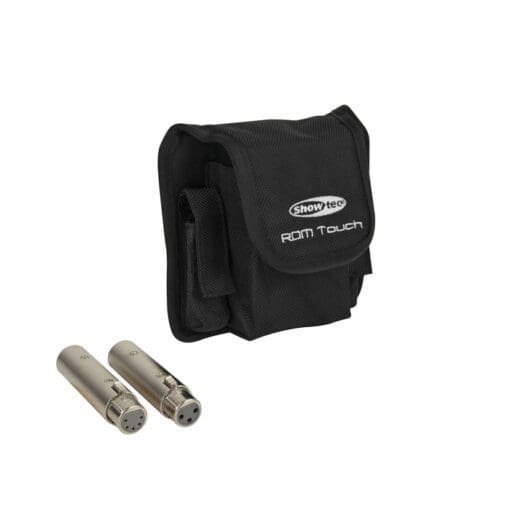

Meegeleverde accessoires
- Draagtas/koffer
- XLR 5P male naar XLR 3P female adapter
- XLR 5P female naar XLR 3P male adapter
