Beschrijving

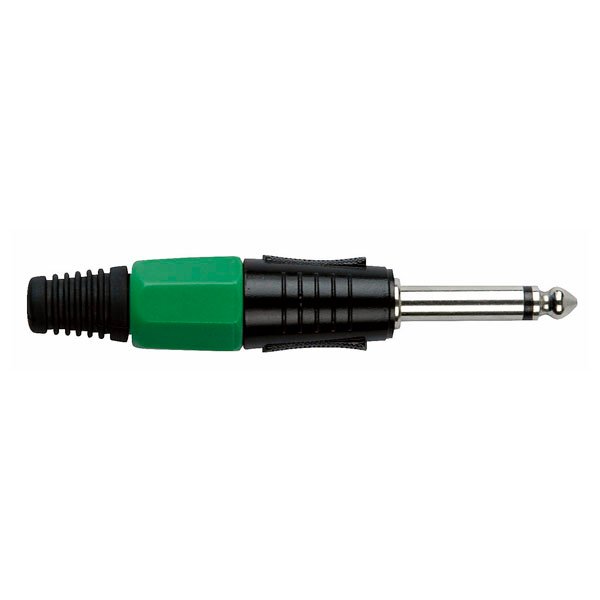

- 6,3 mm mono jackplug met zwarte metalen behuizing en groene ring/einddop
- 2 contacten met soldeeraansluiting voor vaste montage aan de geleider
- Geschikt voor kabels met een buitendiameter tot 6 mm
- Maximale geleiderdikte van 1 mm², overeenkomend met 18 AWG
- IP20-uitvoering voor gebruik binnen
Deze DAP jackplug is geschikt voor het maken of herstellen van mono audiokabels waarbij een duidelijke kleurmarkering gewenst is. De groene ring/einddop helpt om kabels sneller te herkennen, bijvoorbeeld in een rack, flightcase of op een podium waar meerdere vergelijkbare kabels naast elkaar worden gebruikt.
De zwarte metalen behuizing geeft de plug een stevige afwerking, terwijl de nikkelgeplateerde contacten en soldeeraansluiting passen bij kabelassemblage waarbij de verbinding vast wordt aangebracht. Met een maximale kabelbuitendiameter van 6 mm is de plug inzetbaar voor gangbare signaal- en instrumentkabels binnen deze maatvoering.
Door de IP20-classificatie is deze uitvoering gemaakt voor binnengebruik. Dat maakt hem passend voor studio’s, oefenruimtes, vaste installaties en verhuursets die binnen worden opgebouwd.
Toepassingen:
- Zelf assembleren van 6,3 mm mono jackkabels
- Reparatie van bestaande mono kabels met soldeerverbinding
- Kleurcodering van kabels met een groene markering
- Gebruik in studio, rack, podiumopstelling of verhuurvoorraad binnenshuis
- Aansluiten van kabels met een buitendiameter tot 6 mm
Veelgestelde vragen:
-
Is dit een mono jackplug?
Ja, deze plug heeft 2 contacten en is uitgevoerd als 6,3 mm mono jackplug.
-
Hoe wordt de kabel aan deze plug bevestigd?
De geleiders worden met een soldeerverbinding op de pinaansluiting bevestigd.
-
Welke kabeldiameter past in deze plug?
De plug is geschikt voor een kabel met een buitendiameter tot 6 mm.
-
Waarvoor is de groene einddop handig?
De groene markering maakt het eenvoudiger om kabels, kanalen of signaalroutes visueel uit elkaar te houden.
-
Kan deze plug buiten worden gebruikt?
Nee, met IP20 is deze uitvoering bedoeld voor binnengebruik.
Specificaties:
Connector en aansluiting
- Type: 6,3 mm mono jackplug
- Contacten: 2
- Pinaansluiting: soldeer
- Contacttype: nikkelgeplateerd
- Contactweerstand: < 8 mΩ
- Impedantie: 100000 Ω
- Overslagspanning: 1000 V
Kabelgeschiktheid
- Geleideraansluiting: 1 mm²
- Maximale geleiderdikte: 1 mm²
- Maximale geleiderdikte AWG: 18 AWG
- Buitendiameter kabel: 6 mm
Behuizing en uitvoering
- Behuizing: metaal
- Kleur: zwart
- Ringkleur: groen
- IP-waarde: IP20, alleen voor binnengebruik
Afmetingen en gewicht
- Lengte: 85 mm
- Hoogte: 12 mm
- Breedte: 12 mm
- Diameter: 12 mm
- Gewicht: 0,026 kg
Omgevingscondities
- Maximale omgevingstemperatuur: 50 °C
- Minimale omgevingstemperatuur: -20 °C
