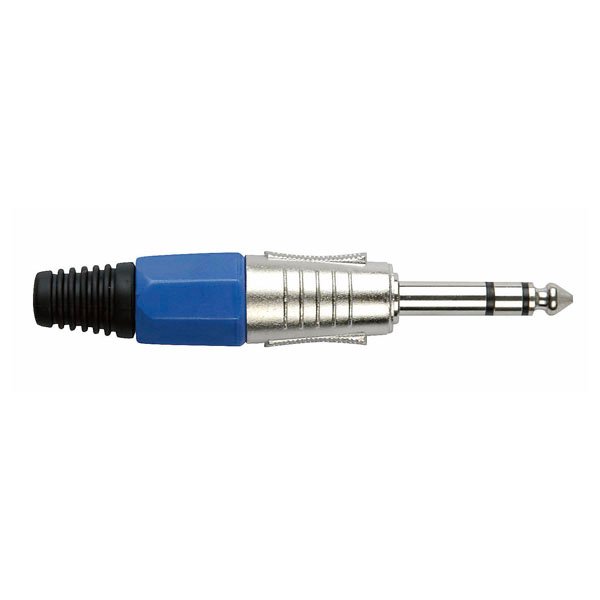

- 6,3 mm stereo jackplug met 3 contacten voor gesoldeerde aansluiting.
- Metalen behuizing met nikkelgeplateerde contacten en zilverkleurige afwerking.
- Blauwe einddop/ring voor snelle herkenning in bekabeling en racks.
- Geschikt voor kabels met een buitendiameter tot 6 mm en geleiders tot 1 mm² / 18 AWG.
Deze jackplug is een praktische keuze voor het maken, repareren of kleurcoderen van audiokabels. De blauwe einddop helpt om kabels visueel te onderscheiden, bijvoorbeeld tussen links/rechts, verschillende lijnen of vaste aansluitpunten in een patch- of podiumopstelling.
De aansluiting gebeurt via solderen, waardoor de plug vooral interessant is voor technici, verhuurbedrijven en installateurs die kabels zelf op lengte maken of bestaande kabels willen herstellen. De metalen behuizing geeft de connector een stevige basis voor regelmatig gebruik in droge binnenomgevingen.
Met 3 contacten is deze 6,3 mm jackplug geschikt voor stereo- of gebalanceerde jackverbindingen, afhankelijk van de gekozen bekabeling en toepassing. De maximale kabeldiameter van 6 mm maakt hem geschikt voor veel gangbare audiokabels binnen podium-, studio- en installatiewerk.
Toepassingen:
- Zelf audiokabels maken met 6,3 mm jackaansluiting.
- Reparatie van bestaande jackkabels met soldeerbare connector.
- Kleurcodering van signaalkabels met een blauwe einddop.
- Gebruik in studio-, podium- en rackbekabeling binnenshuis.
- Aansluiten van kabels met een buitendiameter tot 6 mm.
Veelgestelde vragen:
-
Is dit een stereo jackplug?
Ja, de plug heeft 3 contacten en is uitgevoerd als 6,3 mm stereo jackplug.
-
Hoe wordt de kabel op deze plug aangesloten?
De pinaansluiting is soldeerbaar. De geleiders worden dus in de plug vastgesoldeerd.
-
Welke kabeldikte past in deze connector?
De plug is geschikt voor kabels met een buitendiameter tot 6 mm en geleiders tot 1 mm², overeenkomend met 18 AWG.
-
Waarvoor is de blauwe einddop handig?
De blauwe kleur maakt het eenvoudiger om kabels of signaalroutes visueel te herkennen, vooral wanneer meerdere gelijksoortige jackkabels worden gebruikt.
-
Kan deze plug buiten worden gebruikt?
Deze connector heeft IP20 en is daarmee bedoeld voor gebruik binnenshuis.
Specificaties:
Connector
- Type: 6,3 mm stereo jackplug
- Contacten: 3
- Pinaansluiting: solderen
- Contacttype: nikkelgeplateerd
- Contactweerstand: < 8 mΩ
- Impedantie: 100000 Ω
- Overslagspanning: 1000 V
Kabelspecificaties
- Geleideraansluiting: 1 mm²
- Maximale geleiderdikte: 1 mm²
- Maximale geleiderdikte AWG: 18 AWG
- Buitendiameter kabel: 6 mm
Behuizing en uitvoering
- Behuizing: metaal
- Kleur: zilver
- Ringkleur: blauw
- IP-waarde: IP20, indoor use only
Afmetingen en gewicht
- Lengte: 85 mm
- Hoogte: 12 mm
- Breedte: 12 mm
- Diameter: 12 mm
- Gewicht: 0,026 kg
Omgeving
- Maximale omgevingstemperatuur: 50 °C
- Minimale omgevingstemperatuur: -20 °C
