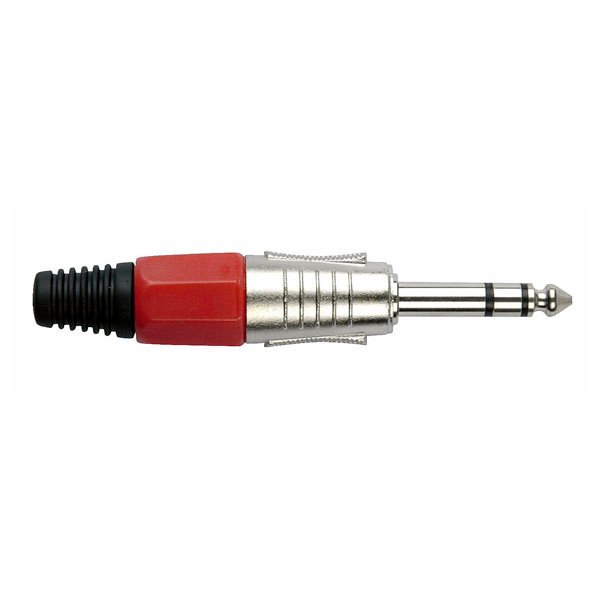

- 6,3 mm stereo jackplug met 3 contacten voor gesoldeerde kabelmontage
- Rode einddop/ringkleur voor snelle herkenning in een kabelset
- Metalen, zilverkleurige behuizing met vernikkelde contacten
- Geschikt voor kabels met een buitendiameter van 6 mm
- Te gebruiken met geleiders tot 1 mm² / 18 AWG
Bij kabels voor audio, backline of vaste aansluitpunten telt niet alleen de connector zelf, maar ook de herkenbaarheid. De rode einddop maakt deze DAP jackplug praktisch wanneer je links/rechts, send/return of verschillende signaallijnen visueel uit elkaar wilt houden.
De plug heeft drie contacten en is uitgevoerd als 6,3 mm stereo jack. De pinaansluiting is bedoeld om te solderen, waardoor je zelf kabels kunt assembleren of bestaande kabels kunt herstellen. De metalen behuizing geeft de connector een stevige basis voor gebruik in kabelsets, racks en installaties binnen.
Met een maximale geleiderdoorsnede van 1 mm² en een geschikte kabelbuitendiameter van 6 mm past deze plug bij veel gangbare audiokabels. De IP20-classificatie maakt hem geschikt voor binnengebruik, bijvoorbeeld in studio’s, podia, oefenruimtes en AV-installaties.
Toepassingen:
- Zelf solderen van 6,3 mm stereo jackkabels
- Reparatie van audiokabels met een beschadigde jackplug
- Kleurcodering van kabels in een podium- of rackomgeving
- Gebruik bij binneninstallaties met 6,3 mm jackaansluitingen
- Assemblage van kabelsets voor verhuur, studio of repetitieruimte
Veelgestelde vragen:
-
Is dit een stereo jackplug?
Ja, deze 6,3 mm jackplug heeft 3 contacten en is daardoor geschikt voor stereo jackverbindingen of andere toepassingen waarbij een 3-polige jackplug nodig is.
-
Hoe wordt de kabel aangesloten?
De plug heeft een soldeeraansluiting. De aders worden dus op de pinaansluitingen gesoldeerd.
-
Welke kabeldiameter past in deze plug?
De opgegeven buitendiameter voor de kabel is 6 mm. De maximale geleiderdoorsnede is 1 mm², overeenkomend met 18 AWG.
-
Waarvoor is de rode einddop handig?
De rode markering helpt om kabels sneller te herkennen, bijvoorbeeld bij links/rechts-markering, verschillende signaallijnen of kabelsets met meerdere gelijksoortige pluggen.
-
Kan deze connector buiten worden gebruikt?
Deze plug heeft IP20 en is daarmee geschikt voor binnengebruik.
Specificaties:
Aansluiting
- Type: 6,3 mm stereo jackplug
- Contacten: 3
- Pinaansluiting: solderen
- Contacttype: vernikkeld
Kabelmontage
- Geleideraansluiting: 1 mm²
- Maximale geleiderdikte: 1 mm²
- Maximale geleiderdikte AWG: 18 AWG
- Buitendiameter kabel: 6 mm
Elektrische waarden
- Overslagspanning: 1000 V
- Impedantie: 100000 Ω
- Contactweerstand: < 8 mΩ
Constructie en afwerking
- Behuizing: metaal
- Kleur: zilver
- Ringkleur: rood
- Lengte: 85 mm
- Hoogte: 12 mm
- Breedte: 12 mm
- Diameter: 12 mm
- Gewicht: 0,026 kg
Gebruiksomgeving
- IP-waarde: IP20, alleen voor binnengebruik
- Minimale omgevingstemperatuur: -20 °C
- Maximale omgevingstemperatuur: 50 °C
