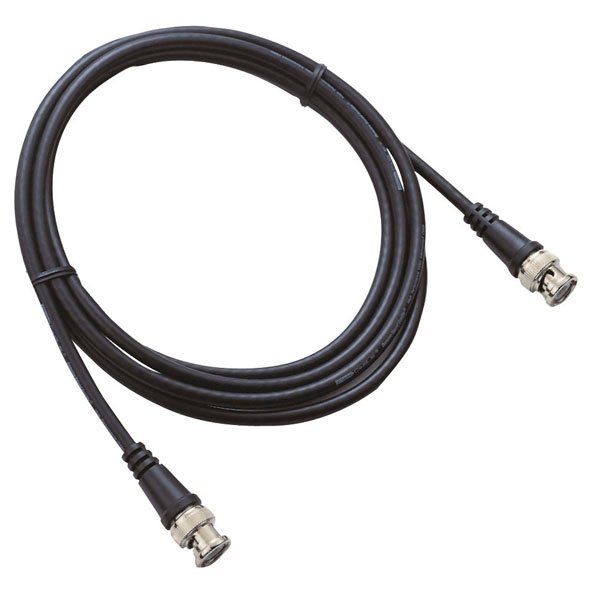

- 10 meter RG-59 kabel voor 75 ohm BNC-verbindingen
- BNC-connector aan beide zijden voor directe aansluiting tussen apparaten
- 6 mm kabelbuitendiameter met zwarte PVC-buitenisolatie
- Vergulde contacten en gevlochten afscherming
- Geschikt voor gebruik bij omgevingstemperaturen van -20 °C tot 50 °C
Deze BNC-kabel is gemaakt voor situaties waarin een langere 75 ohm verbinding nodig is tussen AV-apparaten met BNC-aansluitingen. Met 10 meter lengte overbrug je eenvoudig afstanden tussen bijvoorbeeld een rack, monitor, converter, recorder of andere apparatuur met BNC-in- en uitgangen.
De kabel is opgebouwd als RG-59 kabel en heeft een buitendiameter van 6 mm. De gevlochten afscherming helpt bij een nette signaaloverdracht, terwijl de zwarte PVC-mantel prettig inzetbaar is in installaties, achter apparatuur of op tijdelijke werkplekken waar kabels regelmatig worden gelegd en opgeborgen.
Door de BNC-connectoren aan beide uiteinden is dit een directe kabel zonder verloopstukken. De vergulde contactafwerking is vooral relevant wanneer je een betrouwbare mechanische en elektrische verbinding wilt binnen een bestaande 75 ohm signaalketen.
Toepassingen:
- Verbinding tussen AV-apparaten met BNC-aansluitingen
- 75 ohm signaalroutes in racks en technische ruimtes
- Vaste bekabeling over een afstand van 10 meter
- Tijdelijke opstellingen waarbij een langere BNC-kabel nodig is
- Patch- en doorlusverbindingen binnen een BNC-signaalketen
Veelgestelde vragen:
-
Heeft deze kabel aan beide kanten een BNC-connector?
Ja, de kabel heeft een BNC-connector aan beide uiteinden.
-
Is dit een 75 ohm kabel?
Ja, de opgegeven impedantie is 75 Ω. Daarmee past de kabel in een 75 ohm BNC-signaalketen.
-
Hoe dik is de kabel?
De kabel heeft een buitendiameter van 6 mm en een manteldiameter van 4,2 mm.
-
Welke afscherming gebruikt deze BNC-kabel?
De eerste afscherming is gevlochten. De buitenisolatie is uitgevoerd in PVC.
Specificaties:
Aansluitingen
- Connector 1: BNC
- Connector 2: BNC
- Contacten: 1
- Contacttype: verguld
Kabelopbouw
- Kabellengte: 10 m
- Kabeltype: RG-59
- Geleiders: 1
- Buitendiameter kabel: 6 mm
- Manteldiameter: 4,2 mm
- Buitenisolatie: PVC
- 1e afscherming: gevlochten
- Kleur: zwart
Elektrische eigenschappen
- Impedantie: 75 Ω
- Overslagspanning: 30 V
- Geleiderweerstand: 65 Ω/km
Demping
- Demping bij 10 MHz: 0,0227
- Demping bij 90 MHz: 0,1865
- Demping bij 100 MHz: 0,1906
- Demping bij 220 MHz: 0,3064
- Demping bij 470 MHz: 0,7658
- Demping bij 770 MHz: 0,9642
- Demping bij 1000 MHz: 1,6122
Gebruik en gewicht
- Minimale omgevingstemperatuur: -20 °C
- Maximale omgevingstemperatuur: 50 °C
- Gewicht: 0,58 kg
