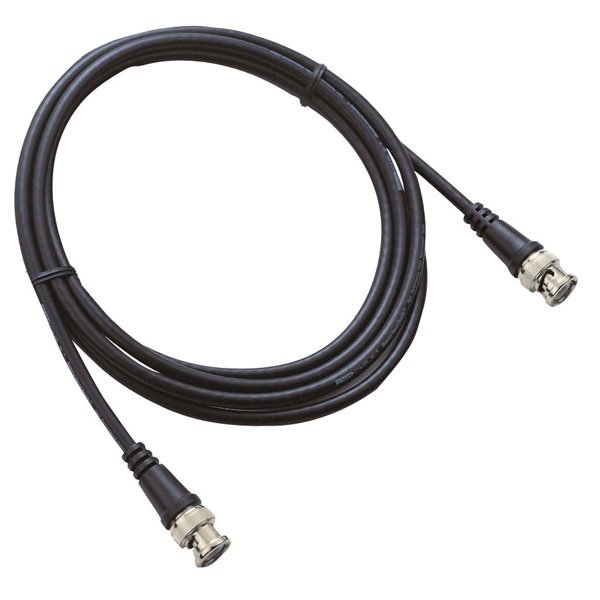

- 6 meter lange BNC-naar-BNC kabel voor coaxiale 75 Ω-signaalverbindingen
- RG-59 kabeltype met een buitendiameter van 6 mm
- Vergulde BNC-contacten en gevlochten afscherming
- Zwarte PVC-buitenmantel voor nette verwerking in rack, studio of installatie
Deze kabel is gemaakt voor situaties waarin je een vaste BNC-verbinding nodig hebt met voldoende lengte om apparatuur overzichtelijk te koppelen. Met 6 meter kabellengte is hij geschikt voor verbindingen tussen apparaten die niet direct naast elkaar staan, bijvoorbeeld in een rackopstelling, regieruimte of technische hoek.
De 75 Ω impedantie en RG-59 opbouw maken de kabel geschikt voor coaxiale signaalroutes waarbij BNC-aansluitingen worden gebruikt. De vergulde contacten dragen bij aan een betrouwbare contactoverdracht, terwijl de gevlochten afscherming helpt om het signaal netjes door de kabel te voeren.
Door de zwarte PVC-mantel valt de kabel weinig op tussen andere bekabeling. Het temperatuurbereik van -20 °C tot 50 °C geeft ruimte voor gebruik in uiteenlopende technische omgevingen, van tijdelijke AV-opstellingen tot vaste bekabeling achter apparatuur.
Toepassingen:
- BNC-verbindingen tussen AV-apparaten met 75 Ω coax-aansluiting
- Bekabeling in racks, regieruimtes en technische installaties
- Tijdelijke signaalroutes bij verhuur- en podiumopstellingen
- Vaste kabeltrajecten waarbij een 6 meter lange RG-59 kabel gewenst is
- Overzichtelijke koppeling van apparatuur met BNC in- en uitgangen
Veelgestelde vragen:
-
Welke connectoren zitten er aan deze kabel?
Aan beide uiteinden zit een BNC-connector, zodat je rechtstreeks een BNC-naar-BNC verbinding kunt maken.
-
Is dit een 75 Ω kabel?
Ja, de kabel heeft een impedantie van 75 Ω en is opgebouwd als RG-59 coaxkabel.
-
Hoe dik is de kabel?
De buitendiameter van de kabel is 6 mm. De manteldiameter is 4,2 mm.
-
Heeft de kabel afscherming?
Ja, de eerste afscherming is gevlochten uitgevoerd.
Specificaties:
Kabel en connectoren
- Kabellengte: 6 m
- Kabeltype: RG-59
- Connector 1: BNC
- Connector 2: BNC
- Contacten: 1
- Contacttype: verguld
- Geleiders: 1
Elektrische eigenschappen
- Impedantie: 75 Ω
- Overslagspanning: 30 V
- Geleiderweerstand: 65 Ω/km
Constructie
- Buitendiameter kabel: 6 mm
- Manteldiameter: 4,2 mm
- Buitenisolatie: PVC
- 1e afscherming: gevlochten
- Kleur: zwart
- Gewicht: 0,36 kg
Demping
- Demping bij 10 MHz: 0,0227
- Demping bij 90 MHz: 0,1865
- Demping bij 100 MHz: 0,1906
- Demping bij 220 MHz: 0,3064
- Demping bij 470 MHz: 0,7658
- Demping bij 770 MHz: 0,9642
- Demping bij 1000 MHz: 1,6122
Omgeving
- Minimale omgevingstemperatuur: -20 °C
- Maximale omgevingstemperatuur: 50 °C
