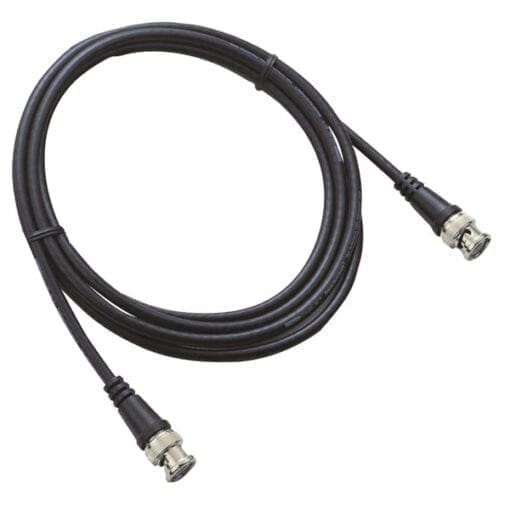

- 3 meter RG-59 kabel met BNC-connectoren aan beide uiteinden.
- 75 ohm impedantie voor signaalverbindingen met BNC-aansluiting.
- Goudvergulde contacten en gevlochten afscherming.
- Zwarte PVC-buitenmantel met een kabeldiameter van 6 mm.
Deze DAP kabel is gemaakt voor korte BNC-verbindingen waarbij je een vaste lengte van 3 meter nodig hebt, bijvoorbeeld tussen AV-apparatuur, patchpunten, converters of meet- en signaalapparatuur met BNC-aansluiting. Door de RG-59 opbouw en 75 ohm impedantie past hij bij installaties waarin dit kabeltype wordt voorgeschreven.
De kabel heeft BNC-connectoren aan beide kanten, zodat je zonder losse adapters een directe BNC-naar-BNC verbinding maakt. De goudvergulde contacten helpen bij een nette signaaloverdracht, terwijl de gevlochten afscherming bijdraagt aan bescherming tegen storingen.
Met een buitendiameter van 6 mm en een PVC-mantel is dit een praktische keuze voor racks, vaste AV-opstellingen en tijdelijke setups waar kabels regelmatig worden aangesloten en weggewerkt. De opgegeven temperatuurrange loopt van -20 °C tot 50 °C.
Toepassingen:
- BNC-verbindingen tussen AV-apparaten in een rack of regiepositie.
- Patchen van 75 ohm signaallijnen met RG-59 kabel.
- Korte verbindingen tussen converters, verdelers of panelen met BNC-aansluitingen.
- Gebruik in vaste installaties waar een zwarte 3 meter kabel gewenst is.
- Tijdelijke technische opstellingen waarbij BNC-BNC bekabeling nodig is.
Veelgestelde vragen:
-
Welke connectoren zitten er op deze kabel?
Aan beide zijden zit een BNC-connector, zodat je direct een BNC-naar-BNC verbinding maakt.
-
Is dit een 75 ohm kabel?
Ja, de kabel heeft een impedantie van 75 Ω en is opgebouwd als RG-59 kabel.
-
Hoe dik is de kabel?
De buitendiameter van de kabel is 6 mm. De manteldiameter is 4,2 mm.
-
Heeft de kabel afscherming?
Ja, de eerste afscherming is gevlochten.
-
Binnen welk temperatuurbereik kan deze kabel worden gebruikt?
De opgegeven omgevingstemperatuur loopt van -20 °C tot 50 °C.
Specificaties:
Aansluitingen en kabel
- Connector 1: BNC
- Connector 2: BNC
- Kabellengte: 3 m
- Kabeltype: RG-59
- Impedantie: 75 Ω
- Geleiders: 1
- Contacten: 1
- Contacttype: goudverguld
Constructie
- Buitendiameter kabel: 6 mm
- Manteldiameter: 4,2 mm
- Buitenisolatie: PVC
- 1e afscherming: gevlochten
- Kleur: zwart
- Gewicht: 0,2 kg
Elektrische waarden
- Overslagspanning: 30 V
- Geleiderweerstand: 65 Ω/km
- Demping bij 10 MHz: 0,0227
- Demping bij 90 MHz: 0,1865
- Demping bij 100 MHz: 0,1906
- Demping bij 220 MHz: 0,3064
- Demping bij 470 MHz: 0,7658
- Demping bij 770 MHz: 0,9642
- Demping bij 1000 MHz: 1,6122
Omgeving
- Minimale omgevingstemperatuur: -20 °C
- Maximale omgevingstemperatuur: 50 °C
