- Female-inzetstuk met 72 contacten plus PE voor compacte meervoudige signaal- of voedingsverbindingen
- Krimpaansluitingen voor geleiders van 0,5 tot 4 mm², overeenkomend met AWG 20 tot AWG 12
- Geschikt voor 10 A en 250 V, met toelaatbare spanning volgens UL/CSA van 600 V
- CLASS insert serie in maat 77.27, uitgevoerd in grijs en voorzien van schroefvergrendeling
- Wordt zonder contactpinnen geleverd, zodat de juiste krimpcontacten per bekabeling gekozen kunnen worden

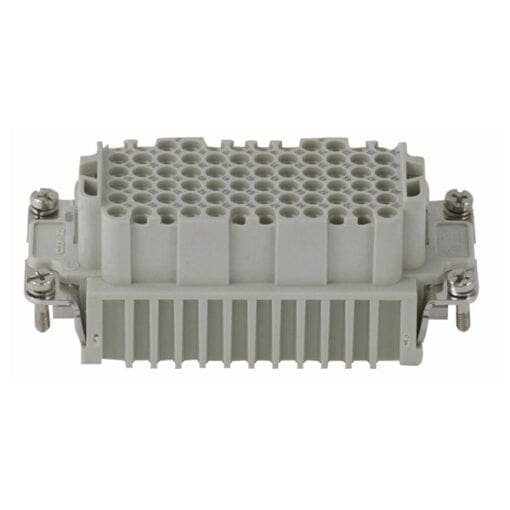

Dit ILME-inzetstuk is gemaakt voor aansluitingen waarbij veel contacten overzichtelijk in één connectorbehuizing samenkomen. Met 72 contacten plus PE is het een logische keuze voor vaste bekabeling, paneelopbouw of kabelsets waarbij een nette, servicebare verbinding belangrijk is.
De aansluiting gebeurt via krimpcontacten. Dat maakt het inzetstuk geschikt voor seriematige assemblage en kabelproductie, mits de passende contactpinnen en het juiste krimpgereedschap worden gebruikt. De opgegeven geleiderdoorsnede loopt van 0,5 tot 4 mm², waardoor er ruimte is voor verschillende aderformaten binnen dezelfde connectoropbouw.
Omdat de contactpinnen niet zijn inbegrepen, kies je deze apart op basis van de gebruikte kabel, aderdoorsnede en toepassing. De IP20-classificatie maakt dit inzetstuk geschikt voor gebruik binnen een passende behuizing en in droge binnenomgevingen.
Toepassingen:
- Assemblage van meerpolige ILME-connectoren met female-inzetstuk
- Kabelbomen en multicore-achtige verbindingen met veel afzonderlijke aders
- Paneel- en machinebekabeling waarbij 72 contacten plus aarde nodig zijn
- Vervanging van een bestaand CLASS insert inzetstuk in maat 77.27
- Installaties waarbij krimpverbindingen gewenst zijn voor reproduceerbare montage
Veelgestelde vragen:
-
Worden de contactpinnen meegeleverd?
Nee, dit inzetstuk wordt geleverd zonder contactpinnen. De benodigde krimpcontacten kies je apart op basis van de gebruikte aderdoorsnede.
-
Welke geleiderdoorsnede kan ik gebruiken?
Voor de hoofdcontacten is een geleiderdoorsnede van 0,5 tot 4 mm² geschikt, overeenkomend met AWG 20 tot AWG 12.
-
Is er een aparte aardaansluiting aanwezig?
Ja, het inzetstuk heeft 72 contacten plus PE. Voor de aardaansluiting geldt een aderdoorsnede van 4 mm², een striplengte van 7 mm en een aandraaimoment van 1,2 Nm.
-
Welke aansluitmethode gebruikt dit inzetstuk?
De pinaansluiting is uitgevoerd voor krimpen. De striplengte voor de geleider is 7 mm en het aandraaimoment voor het hoofdcontact is 0,5 Nm.
-
Voor welke omgeving is de IP20-uitvoering geschikt?
IP20 is geschikt voor droge binnenomgevingen en montage in een passende behuizing of connectoropbouw.
Specificaties:
Connector en uitvoering
- Type: female-inzetstuk
- Serie: CLASS insert serie
- Typenummer leverancier: CDDF-72
- Contacten: 72 plus PE
- Maat: 77.27
- Kleur: grijs
- Vergrendelingstype: schroef
- Levering: zonder contactpinnen
Elektrische waarden
- Maximale stroom: 10 A
- Spanning: 250 V
- Toelaatbare spanning volgens UL/CSA: 600 V
- Waarde: 4 kV, 2
- Isolatieweerstand: 1 GΩ
- Contactweerstand: 3 < mΩ
Aansluiting
- Pinaansluiting: krimpen
- Minimale geleiderdikte: 0,5 mm²
- Maximale geleiderdikte: 4 mm²
- Minimale geleiderdikte: 20 AWG
- Maximale geleiderdikte: 12 AWG
- Striplengte geleider: 7 mm
- Aandraaimoment voor hoofdcontact: 0,5 Nm
- Aandraaimoment voor schroeven: 0,5 Nm
Aardaansluiting
- Striplengte aardaansluiting: 7 mm
- Aderdoorsnede aardaansluiting: 4 mm²
- Aandraaimoment aardaansluiting: 1,2 Nm
Afmetingen en gewicht
- Lengte: 83,6 mm
- Hoogte: 36 mm
- Breedte: 34 mm
- Gewicht: 0,06 kg
Omgeving en normering
- IP-waarde: IP20, alleen binnengebruik
- UL 94 ontvlambaarheidsnorm: V-0
- Minimale bedrijfstemperatuur: -50 °C
- Maximale bedrijfstemperatuur: 70 °C
