Beschrijving

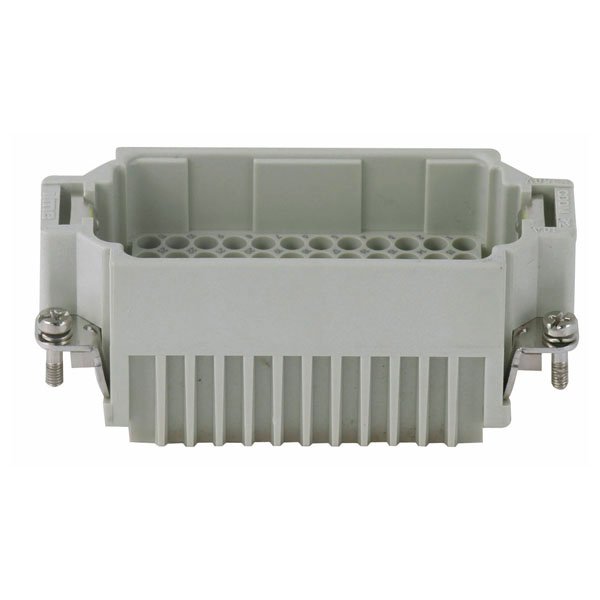

- 72-polig male inzetstuk met PE-aansluiting voor compacte meerpolige bekabeling.
- Uitgevoerd met krimpaansluitingen voor geleiders van 0,5 tot 4 mm².
- Geschikt voor 10 A en 250 V, met UL/CSA-toelaatbare spanning van 600 V.
- CLASS insert serie in maat 77.27, geleverd zonder contactpinnen.
Dit ILME-inzetstuk is gemaakt voor situaties waarin veel aders overzichtelijk in één connectoropbouw moeten samenkomen. Met 72 contacten plus PE is het een keuze voor audio-, stuur- of signaalbekabeling waarbij een nette, servicebare verbinding belangrijk is.
De male uitvoering gebruikt krimpaansluitingen. Daardoor kan de kabelboom vooraf strak worden voorbereid en per ader worden afgewerkt met passende contactpinnen. Let er bij de samenstelling op dat de contactpinnen niet bij dit inzetstuk zijn inbegrepen.
Dankzij de opgegeven geleiderdoorsnede van 0,5 tot 4 mm² en het temperatuurbereik van -50 °C tot 70 °C past dit component in uiteenlopende vaste en tijdelijke installaties. De IP20-classificatie maakt het inzetstuk geschikt voor gebruik binnen een passende behuizing en in droge binnenomgevingen.
Toepassingen:
- Meerpolige verbindingen in audio- en signaalkabelbomen.
- Paneel- of kabelconnectoropbouw met ILME CLASS inserts in maat 77.27.
- Servicebare bekabeling in racks, installaties en technische systemen.
- Projecten waarbij krimpcontacten per ader geselecteerd en gemonteerd worden.
- Binnengebruik in connectorbehuizingen met IP20-componenten.
Veelgestelde vragen:
-
Worden de contactpinnen meegeleverd?
Nee, dit inzetstuk wordt geleverd zonder contactpinnen. Voor montage gebruik je passende krimpcontacten.
-
Voor welke aderdikte is dit inzetstuk geschikt?
De hoofdgeleiders kunnen een doorsnede hebben van 0,5 tot 4 mm², overeenkomend met AWG 20 tot AWG 12.
-
Welke stroom en spanning ondersteunt dit model?
Het inzetstuk is gespecificeerd voor 10 A en 250 V. Volgens UL/CSA is de toelaatbare spanning 600 V.
-
Is dit inzetstuk geschikt voor buitengebruik?
De opgegeven IP-waarde is IP20, aangeduid voor alleen binnengebruik.
-
Heeft dit inzetstuk een PE-aansluiting?
Ja, naast de 72 contacten is er een PE-aansluiting aanwezig. De striplengte voor de aardaansluiting is 7 mm.
Specificaties:
Algemeen
- Merk: ILME
- Typenummer leverancier: CDDM-72
- Serie: CLASS insert
- Uitvoering: male inzetstuk
- Contacten: 72 + PE
- Kleur: grijs
- Geleverd zonder contactpinnen
Elektrische eigenschappen
- Maximale stroom: 10 A
- Spanning: 250 V
- Toelaatbare spanning volgens UL/CSA: 600 V
- Isolatieweerstand: 1 GΩ
- Contactweerstand: 3 < mΩ
Aansluiting en montage
- Pinaansluiting: krimpen
- Vergrendelingstype: schroef
- Minimale geleiderdikte: 0,5 mm²
- Maximale geleiderdikte: 4 mm²
- Minimale geleiderdikte: 20 AWG
- Maximale geleiderdikte: 12 AWG
- Striplengte geleider: 7 mm
- Aandraaimoment voor hoofdcontact: 0,5 Nm
- Aandraaimoment voor schroeven: 0,5 Nm
- Striplengte aardaansluiting: 7 mm
- Aderdoorsnede aardaansluiting: 0,14 mm²
- Aandraaimoment aardaansluiting: 1,2 Nm
Afmetingen en gewicht
- Lengte: 83,9 mm
- Breedte: 34 mm
- Hoogte: 35 mm
- Gewicht: 0,055 kg
- Maat: 77.27
Omgeving en normering
- IP-waarde: IP20, alleen binnengebruik
- Minimale bedrijfstemperatuur: -50 °C
- Maximale bedrijfstemperatuur: 70 °C
- UL 94 ontvlambaarheidsnorm: V-0
