Novastar MFN300-B multifunctionele function box

Deze compacte Novastar function box breidt een schermnetwerk uit met sensorpoorten, RS-232, audio en relaissturing. Dankzij RJ45 data in en uit plaats je hem eenvoudig in de Ethernet-verbinding van de installatie.

275,00

Vandaag besteld = morgen in huis.

Heb je een vraag over dit product?

Beschrijving

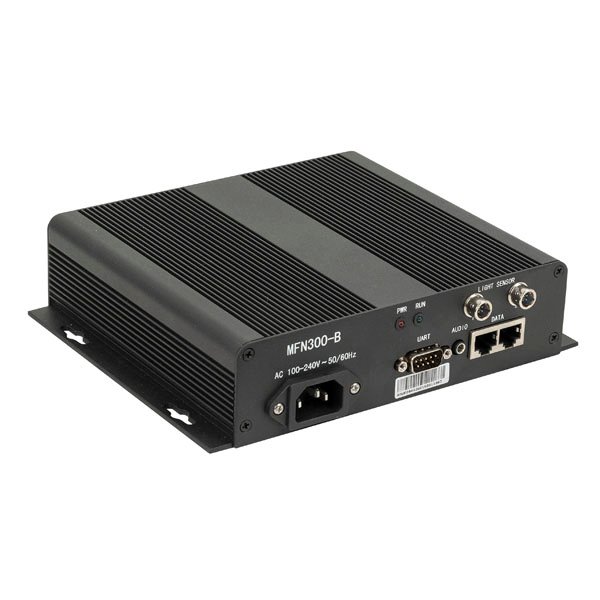

  • Toe te voegen op elke gewenste positie in het Ethernet-schermnetwerk dankzij RJ45 data in en uit.
  • Voorzien van RS-232, audio-uitgang en sensoringangen voor licht- en temperatuursensoren.

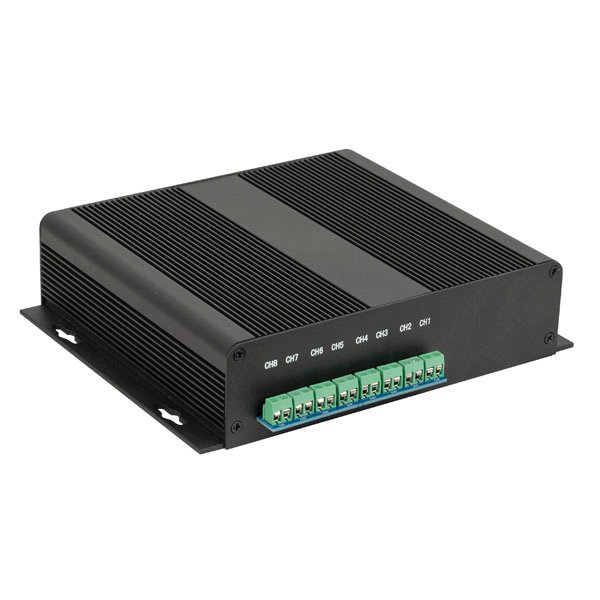

  • 8 ingebouwde NC-relaiscontacten voor power switch control binnen de scherminstallatie.
  • Compacte aluminium behuizing met convectiekoeling en laag verbruik van 3,8 W.
  • Breed inzetbaar binnen Novastar-gestuurde schermopstellingen.

Met deze compacte function box voeg je extra stuur- en monitoringfuncties toe aan een scherminstallatie zonder de netwerkstructuur ingrijpend aan te passen. De unit wordt via RJ45 opgenomen in de Ethernet-verbinding van het schermnetwerk en kan daardoor op een praktische plek in de installatie worden geplaatst.

Voor installateurs en AV-technici is vooral de combinatie van sensoringangen, relaiscontacten en seriële communicatie interessant. Licht- en temperatuursensoren kunnen worden aangesloten voor schermgerelateerde metingen, terwijl de 8 relaiscontacten inzetbaar zijn voor schakelsturing. Daarnaast is er een RS-232-aansluiting aanwezig voor seriële koppelingen.

De 3,5 mm gebalanceerde TRS-audio-uitgang maakt de box ook bruikbaar in installaties waar audio vanuit de schermsetup moet worden meegenomen. De IP20-classificatie en het temperatuurbereik van -20 °C tot 70 °C maken duidelijk dat dit apparaat voor indoor plaatsing in technische ruimtes, racks of vaste schermopstellingen is gericht.

Toepassingen:

  • Uitbreiden van een Novastar-schermnetwerk met extra stuurfuncties.
  • Aansluiten van licht- en temperatuursensoren in een scherminstallatie.
  • Relaisgestuurde power switch control via 8 NC-contacten.
  • Integratie met RS-232-apparatuur binnen een AV-installatie.
  • Plaatsing in indoor LED-schermopstellingen, technische ruimtes of systeemracks.

Veelgestelde vragen:

  1. Waar plaats ik deze function box in het schermnetwerk?

    De unit heeft RJ45 data in en RJ45 data uit, waardoor hij in de Ethernet-verbinding van het schermnetwerk kan worden opgenomen.

  2. Welke sensoren kan ik aansluiten?

    Er zijn aansluitingen aanwezig voor lichtsensoren en temperatuursensoren. De specificaties vermelden 2 lichtsensoringangen en 2 temperatuursensoringangen.

  3. Kan de box ook schakelacties uitvoeren?

    Ja, de box heeft 8 relaiscontacten van het type NC voor relay power switch control.

  4. Welke audio-aansluiting is aanwezig?

    De hoofduitgang voor audio is een gebalanceerde 3,5 mm TRS-aansluiting.

  5. Is deze unit geschikt voor buitengebruik?

    Nee, met IP20 is de behuizing gericht op indoor gebruik.

Specificaties:

Aansluitingen en besturing

  • Besturingssysteem: Novastar
  • Type ingangsconnectoren: RS-232, Light Sensor Port, Temperature Sensor Port
  • RS-232: 1
  • Lichtsensoringang: 2
  • Temperatuursensoringang: 2
  • Data-ingang: RJ45
  • Data-uitgang: RJ45
  • Main uitgangsconnector: gebalanceerde 3,5 mm TRS

Relais

  • Relaiscontacten: 8
  • Relaiscontacttype: NC

Voeding

  • Ingangsspanning: 100-240 V AC, 50/60 Hz
  • Vermogensverbruik: 3,8 W
  • Power connector in: IEC
  • Meegeleverde kabels: IEC-kabel

Behuizing en afmetingen

  • Behuizing: aluminium
  • Kleur: zwart
  • Hoogte inclusief handvaten: 49 mm
  • Breedte inclusief handvaten: 206 mm
  • Diepte inclusief handvaten: 186 mm
  • Gewicht: 1,12 kg

Gebruik en omgeving

  • IP-waarde: IP20, indoor gebruik
  • Koeling: convectie
  • Maximale omgevingstemperatuur: 70 °C
  • Minimale omgevingstemperatuur: -20 °C
  • Maximale vochtigheid bij gebruik: 0-95 %rH
