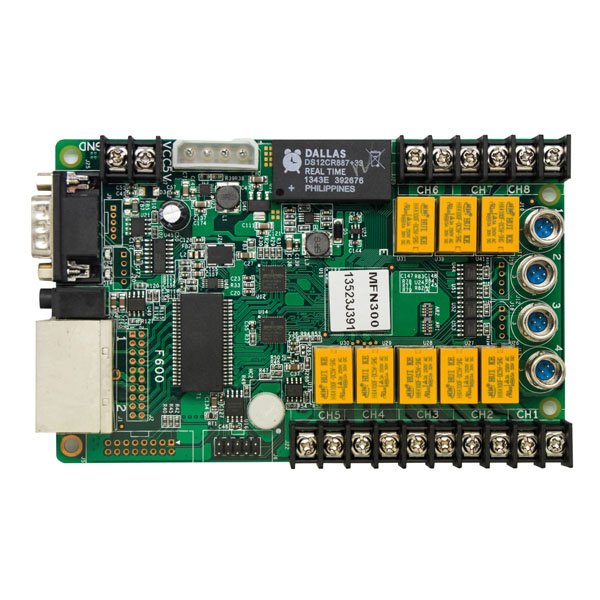

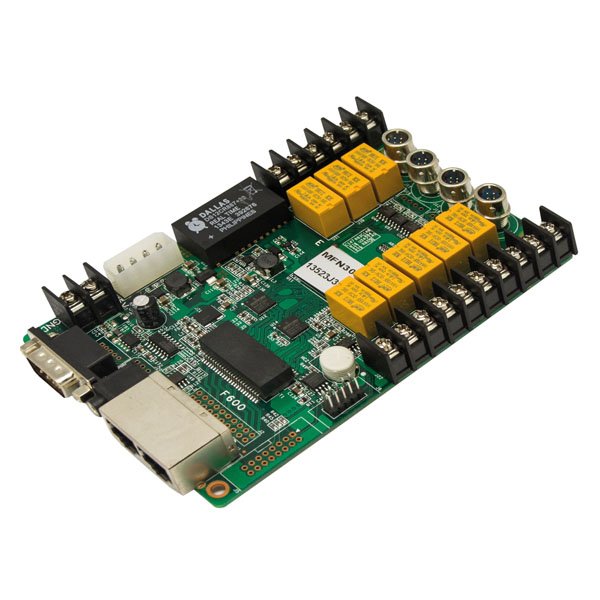

Novastar MFN300 multifunctionele kaart voor schermnetwerken

Met de MFN300 voeg je sensorpoorten, relaiscontacten, RS-232 en audio-uitvoer toe aan een Novastar-scherminstallatie. De kaart kan via de ethernetverbinding op een gewenste positie in het schermnetwerk worden opgenomen.

Dit artikel is momenteel niet op voorraad. Laat je naam en e-mailadres achter, dan sturen we een bericht zodra het weer direct uit voorraad leverbaar is.

170,00

Niet leverbaar

Heb je een vraag over dit product?

Beschrijving

  • 2 ethernetpoorten voor plaatsing op een gewenste positie in het schermnetwerk
  • Sensoringangen voor licht- en temperatuursensoren
  • Audio-uitgang via gebalanceerde 3,5 mm TRS-aansluiting
  • RS-232-aansluiting voor externe communicatie
  • 8 NC-relaiscontacten voor schakelbesturing

De MFN300 bundelt meerdere uitbreidingsfuncties op één compacte kaart voor Novastar-scherminstallaties. Je voegt hem toe binnen de ethernetverbinding van het scherm, waardoor hij niet vastzit aan één vaste positie in de opbouw van het netwerk.

Voor installateurs en LED-technici is dit vooral nuttig wanneer een scherminstallatie extra signalen of schakelfuncties nodig heeft. Denk aan het uitlezen van licht- of temperatuursensoren, het aansturen via RS-232 of het gebruiken van relaiscontacten voor schakelbesturing rondom het schermsysteem.

De kaart werkt binnen het Novastar-besturingssysteem en gebruikt softwarematige poort-mapping. Door de compacte afmetingen is hij geschikt voor integratie in bestaande schermconstructies en indoor installaties waar IP20 volstaat.

Toepassingen:

  • Uitbreiden van een Novastar-schermnetwerk met sensoringangen
  • Aansluiten van lichtsensoren voor schermgerelateerde regeling
  • Aansluiten van temperatuursensoren voor monitoring binnen de installatie
  • Gebruik van relaiscontacten voor schakelbesturing
  • Integratie van RS-232-communicatie in een schermopstelling
  • Audio-uitvoer vanuit de scherminstallatie via 3,5 mm TRS

Veelgestelde vragen:

  1. Waar plaats ik deze kaart in het schermnetwerk?

    Dankzij de RJ45-data-in en RJ45-data-uit kan de kaart op een gewenste positie binnen de ethernetverbinding van het scherm worden opgenomen.

  2. Welke sensoren kan ik hierop aansluiten?

    De kaart heeft ingangen voor lichtsensoren en temperatuursensoren, met 4 lichtsensoringangen en 4 temperatuursensoringangen.

  3. Waarvoor dienen de relaiscontacten?

    De 8 NC-relaiscontacten zijn bedoeld voor schakelbesturing binnen of rondom de scherminstallatie.

  4. Is er ook een versie met behuizing?

    Ja, naast deze kaartuitvoering is er ook een multifunctionele box-uitvoering met behuizing verkrijgbaar.

  5. Voor welk gebruiksomgeving is deze kaart geschikt?

    De IP20-classificatie maakt de kaart geschikt voor indoor gebruik binnen de opgegeven omgevingstemperatuur van -20 °C tot 75 °C.

Specificaties:

Aansluitingen en signalen

  • Type ingangsconnector: RS-232 / Light Sensor Port / Temperature Sensor Port
  • RS-232: 1
  • Lichtsensoringang: 4
  • Temperatuursensoringang: 4
  • Main uitgangsconnector: TRS balanced 3.5 mm
  • Dataconnector in: RJ45
  • Dataconnector uit: RJ45
  • Power connector in: Molex

Relais en besturing

  • Relaiscontacten: 8
  • Relaiscontacttype: NC
  • Besturingssysteem: Novastar
  • Poort-mapping: software based

Voeding

  • Ingangsspanning: 5 V DC

Afmetingen en gewicht

  • Hoogte zonder handvaten: 20 mm
  • Breedte zonder handvaten: 92 mm
  • Diepte zonder handvaten: 144 mm
  • Gewicht: 0.165 kg

Omgeving

  • IP-waarde: IP20, indoor use only
  • Maximale omgevingstemperatuur: 75 °C
  • Minimale omgevingstemperatuur: -20 °C
  • Maximale vochtigheid bij gebruik: 0-95 %rH
