- 90° hoekstuk voor het MILOS PRO-30 driehoekssysteem in F-uitvoering.
- Uitvoering: corner down left met apex omlaag, geschikt voor een linker neerwaartse hoek in de constructie.
- F-koppeling Ø 27,8 mm, afgestemd op compatibiliteit met Prolyte-systemen.
- Gemaakt met 50 x 2 mm hoofdbuizen en 16 mm bracebuizen.
- TÜV-gecertificeerd PRO-30 systeem, geleverd met 4 sets spigot, pin en spring.
Dit hoekdeel wordt gebruikt wanneer een PRO-30 driehoekconstructie onder een hoek van 90 graden naar links omlaag moet doorlopen. Door de apex-down oriëntatie blijft de geometrie van de driehoekstruss correct in de gekozen richting, wat belangrijk is bij het plannen van bochten, overgangen en vaste trusslijnen.
De F-uitvoering gebruikt een koppeling van Ø 27,8 mm en is opgegeven als compatibel met Prolyte-systemen. Dat maakt dit element interessant voor verhuurbedrijven, installateurs en technici die binnen een bestaande Prolyte-achtige maatvoering een passend MILOS PRO-30 hoekstuk zoeken.
De constructie is opgebouwd uit aluminium hoofdbuizen van 50 mm met een wanddikte van 2 mm en 16 mm braces. Met een gewicht van 7,2 kg blijft het hoekstuk hanteerbaar, terwijl de vaste maatvoering van 500 mm op A, B en C het goed planbaar maakt in tekeningen en trussberekeningen.
Bij het combineren van trussdelen van verschillende merken moet de combinatie altijd worden beoordeeld door een bevoegde en gekwalificeerde partij. Die beoordeling hoort een risicobeoordeling en constructieberekeningen te bevatten. Voor het vinden van het juiste MILOS-equivalent bij bestaande Prolyte-truss kan de compatibiliteitstabel van Highlite worden geraadpleegd.
Toepassingen:
- Linker neerwaartse 90° bochten in PRO-30 driehoekconstructies.
- Vaste trussopstellingen in podia, clubs en theaters.
- Uitbreiding of vervanging binnen F-truss configuraties met Ø 27,8 mm koppeling.
- Constructies waarbij de apex van het driehoekprofiel omlaag gericht moet blijven.
- Verhuurvoorraad voor modulaire trussopbouw met PRO-30 hoekdelen.
Veelgestelde vragen:
-
Wat betekent corner down left met apex omlaag?
Dit beschrijft de richting en oriëntatie van het hoekstuk: de 90° hoek loopt links omlaag en de punt van het driehoekprofiel is naar beneden gericht.
-
Is dit hoekstuk geschikt voor een Prolyte-compatibele opstelling?
Ja, dit is een F-truss uitvoering met Ø 27,8 mm koppeling en compatibiliteit met Prolyte-systemen. Het combineren van verschillende merken vereist wel goedkeuring en berekening door een gekwalificeerde partij.
-
Welke verbindingsdelen worden meegeleverd?
Er worden 4 sets met spigot, pin en spring meegeleverd voor de aansluiting van het trussdeel.
-
Welke afwerking heeft dit hoekdeel?
Deze uitvoering heeft een gepolijste afwerking in zilverkleur.
-
Wat zijn de hoofdafmetingen van de hoek?

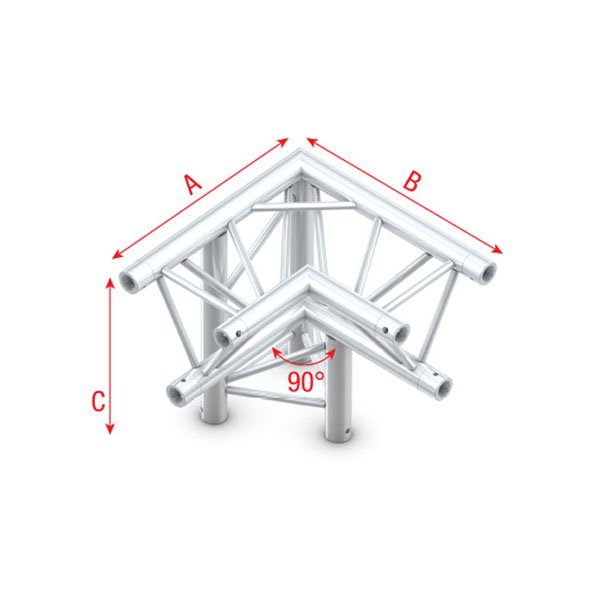

De opgegeven A-, B- en C-maten zijn elk 500 mm. De trussmaat is 290 x 257 mm.
Specificaties:
Type en systeem
- Trusstype: 3-way / corner / left
- Hoek: 90°
- Oriëntatie: corner down left, apex down
- Truss-systeem: F Ø 27,8 mm
- Compatibiliteit: Prolyte
- Systeemcertificering: TÜV-gecertificeerd PRO-30 systeem
Afmetingen
- Lengte: 500 mm / 0,5 m
- Hoogte: 500 mm / 0,5 m
- Grootte: 290 x 257 mm
- A-maat: 500 mm
- B-maat: 500 mm
- C-maat: 500 mm
Materiaalopbouw
- Diameter hoofdbuis: 50 x 2 mm
- Diameter bracebuis: 16 mm
Afwerking en gewicht
- Afwerking: gepolijst
- Kleur: zilver
- Gewicht: 7,2 kg
Meegeleverde accessoires
- 4x set spigot, pin en spring
