- 90° linker hoek voor een PRO-30 F driehoekconstructie, uitgevoerd als up/down-hoekstuk.
- F-koppelsysteem met Ø 27,8 mm aansluiting, compatibel met Prolyte-systemen.
- Gebouwd uit 50 x 2 mm aluminium hoofdbuis met 16 mm braces.
- Gepolijste zilveren afwerking en een gewicht van 9,6 kg.
- Inclusief 4 sets spigot, pin en spring voor de aansluiting.
Dit hoekstuk is gemaakt voor situaties waarin een PRO-30 F constructie een vaste 90° richtingverandering nodig heeft. De uitvoering is links en omhoog/omlaag georiënteerd, waardoor het onderdeel vooral relevant is bij trussframes waarin de geometrie exact moet kloppen met de rest van de opbouw.
De F-uitvoering gebruikt een Ø 27,8 mm koppelsysteem en sluit aan op Prolyte-compatibele configuraties. Dat maakt dit onderdeel interessant voor verhuurbedrijven, theaters en installateurs die bestaande F-truss willen aanvullen met een specifiek hoekdeel. Bij het combineren van verschillende merken truss blijft beoordeling door een bevoegde en gekwalificeerde partij noodzakelijk, inclusief risicobeoordeling en constructieberekening.

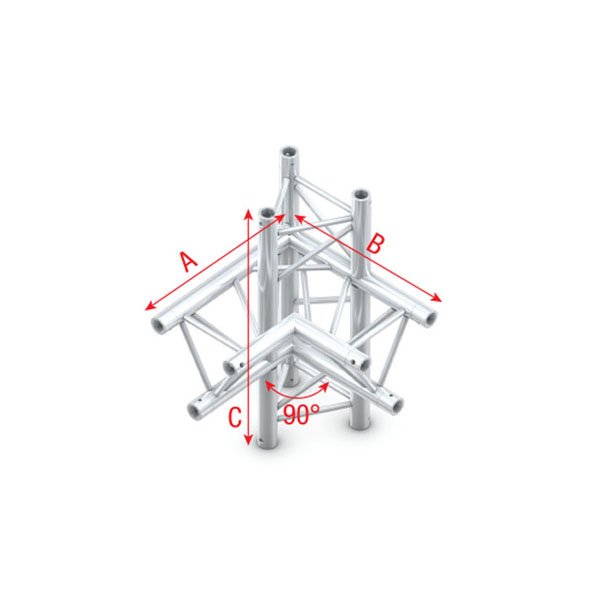

Met A- en B-maten van 500 mm en een C-maat van 742 mm is dit geen universeel passtuk, maar een nauwkeurig gekozen constructie-element. Controleer daarom altijd de richting, maatvoering en het koppelsysteem binnen je tekening of riggingplan voordat je bestelt.
Toepassingen:
- Linker 90° hoek in een PRO-30 F driehoekconstructie.
- Up/down-overgangen in trussframes voor podia en vaste installaties.
- Aanvulling op bestaande Prolyte-compatibele F-truss-opbouwen.
- Constructies in theaters, clubs, evenementenlocaties en verhuursets.
- Situaties waarin de maatvoering A = 500 mm, B = 500 mm en C = 742 mm vereist is.
Veelgestelde vragen:
-
Past dit hoekstuk op Prolyte-truss?
Ja, dit is de F-uitvoering met Ø 27,8 mm koppelsysteem en Prolyte-compatibiliteit. Laat combinaties van verschillende trussmerken altijd constructief beoordelen door een bevoegde partij.
-
Welke hoekrichting heeft dit onderdeel?
Het gaat om een 90° hoekstuk in linker uitvoering, aangeduid als up/down. Controleer deze richting altijd ten opzichte van je trusstekening.
-
Wordt aansluitmateriaal meegeleverd?
Ja, er worden 4 sets spigot, pin en spring meegeleverd voor de aansluiting.
-
Wat zijn de belangrijkste maten van dit hoekstuk?
De lengte en hoogte zijn 742 mm. De opgegeven constructiematen zijn A = 500 mm, B = 500 mm en C = 742 mm.
-
Welke buismaten worden gebruikt?
De hoofdbuis heeft een diameter van 50 mm met een wanddikte van 2 mm. De brace-buizen hebben een diameter van 16 mm.
Specificaties:
Systeem en koppeling
- Serie: PRO-30
- Truss-systeem: F Ø 27,8 mm
- Compatibiliteit: Prolyte
- Trusstype: 4-way / corner / left
- Trusshoek: 90°
- Hoekrichting: omhoog/omlaag, links
- Certificering: TÜV-gecertificeerd PRO-30 truss-systeem
Afmetingen
- Lengte: 742 mm / 0,742 m
- Hoogte: 742 mm / 0,742 m
- Grootte: 290 mm x 257 mm
- A-maat: 500 mm
- B-maat: 500 mm
- C-maat: 742 mm
Constructie
- Diameter hoofdbuis: 50 x 2 mm
- Diameter brace-buis: 16 mm
- Gewicht: 9,6 kg
Afwerking
- Afwerking: gepolijst
- Kleur: zilver
Meegeleverde accessoires
- 4x set spigot, pin en spring
