Met de Hotpatch modules van Showtec kunnen de uitgangen van de dimmer(s) eenvoudig met de juiste Break-out box(en) en/of bar(ren) verbonden worden.
Deze ingangsmodule heeft vier anderhalve meter lange multikabels met 16-pins multiconnectoren. Deze kabels kunnen worden aangesloten op de dimmers. De module heeft 24 uitgangen die met behulp van de Wieland patchkabels verbonden kunnen worden met ingangen op de uitgangsmodule. Op de uitgangsmodule bevinden zich acht 16-pins multiconnectoren waarop 16-polige multikabels naar de Break-out box(en) en/of bar(ren) aangesloten kunnen worden.
SPECIFICATIES:

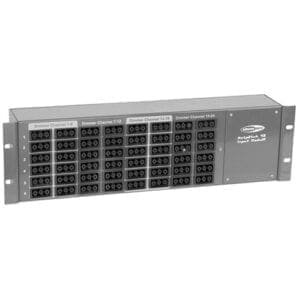

- Showtec Hotpatch 48 ingangsmodule

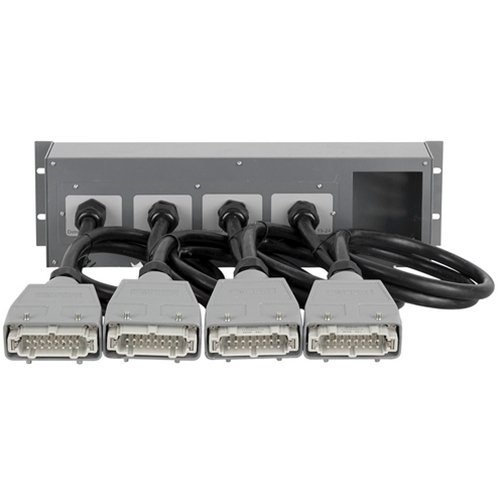

- Ingang: 4 x 16-pins multiconnector male (op de achterzijde, aan 150 cm multikabels)
- Uitgang: 24 Wieland female connectoren (op de voorzijde)
- 12 uitgangen per ingang (6 onafhankelijke uitgangen)
- 48 uitgangen totaal (24 onafhanelijke uitgangen)
- Exclusief de Hotpatch 48 uitgangsmodule (artikelnummer HL50651)
- Exclusief Wieland 3-aderige patchkabels (artikelnummer HL90802)
- Kleur: grijs
- Afmetingen: 483 x 133 x 80 mm (L x B x H)
- 19 inch – 3 HE
- Inbouwdiepte (zonder multikabels): 80 mm
Pinverdeling 12 uitgangen (per multiconnector):
- Uitgang 1/7: multiconnector pin 1 en 9
- Uitgang 2/8: multiconnectorpin pin 2 en 10
- Uitgang 3/9: multiconnectorpin pin 3 en 11
- Uitgang 4/10: multiconnectorpin pin 4 en 12
- Uitgang 5/11: multiconnectorpin pin 5 en 13
- Uitgang 6/12: multiconnectorpin pin 6 en 14
Let op: De uitgangsmodule (artikelnummer HL50651) en de patchkabels (artikelnummer HL90802) worden niet meegeleverd.
