Beschrijving
- Metalen kap met boveninvoer voor Pg21-kabeldoorvoer
- Uitgevoerd met twee hendels voor vergrendeling
- Geschikt voor 16 contacten en maat “77,27”
- Beschermingsgraad IP66 volgens EN 60529 en IP69 K volgens DIN 40050-9
- Breed inzetbaar temperatuurbereik van -40 °C tot 125 °C

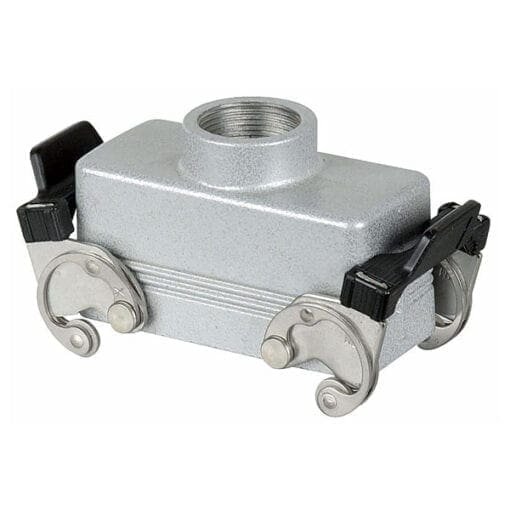

Deze grijze ILME-kap is gemaakt voor kabelassemblages waarbij de kabel recht van boven de behuizing inloopt. De Pg21-doorvoer maakt hem geschikt voor installaties waar een nette, vaste kabelinvoer gewenst is zonder zijwaartse kabelrichting.
De metalen uitvoering geeft de kap een stevige basis voor technische omgevingen zoals machinebouw, podium- en installatietechniek. Door de twee hendels kan de behuizing mechanisch worden vergrendeld, wat vooral prettig is bij connectoren die regelmatig worden aangesloten of losgenomen.
Met de opgegeven beschermingsgraad IP66 en IP69 K is deze uitvoering geschikt voor situaties waar stof, waterstralen of intensieve reiniging een rol spelen. Controleer bij samenbouw altijd of de overige componenten in dezelfde verbinding dezelfde bescherming en maatvoering ondersteunen.
Toepassingen:
- Kabelassemblages met boveninvoer via Pg21
- Industriële connectorbehuizingen met 16 contacten
- Vaste installaties met metalen connectorcomponenten
- Service- en verhuurtoepassingen waarbij hendelvergrendeling praktisch is
- Omgevingen waar IP66/IP69 K-bescherming vereist is
Veelgestelde vragen:
-
Waar zit de kabelinvoer bij deze kap?
De kabelinvoer zit aan de bovenkant van de kap en is uitgevoerd als Pg21-doorvoer.
-
Hoe wordt de kap vergrendeld?
De kap heeft twee hendels voor de mechanische vergrendeling.
-
Welke beschermingsgraad heeft deze uitvoering?
De kap heeft IP66 volgens EN 60529 en IP69 K volgens DIN 40050-9.
-
Van welk materiaal is de behuizing gemaakt?
De kap en behuizing zijn uitgevoerd in metaal en hebben een grijze afwerking.
-
Binnen welk temperatuurbereik kan deze kap worden gebruikt?
Het opgegeven bedrijfstemperatuurbereik loopt van -40 °C tot 125 °C.
Specificaties:
Connectorbehuizing
- Contacten: 16
- Maat: “77,27”
- Kabeldoorvoer: Pg21
- Invoer: boveninvoer
- Vergrendelingstype: hendels
- Typenummer leverancier: CHV16X
Bescherming en materiaal
- Beschermingsgraad: IP66 volgens EN 60529
- Beschermingsgraad: IP69 K volgens DIN 40050-9
- Materiaal: metaal
- Behuizing: metaal
- Kleur: grijs
Afmetingen en gewicht
- Lengte: 93,5 mm
- Hoogte: 58 mm
- Breedte: 43 mm
- Gewicht: 0,212 kg
Omgevingscondities
- Minimale bedrijfstemperatuur: -40 °C
- Maximale bedrijfstemperatuur: 125 °C
