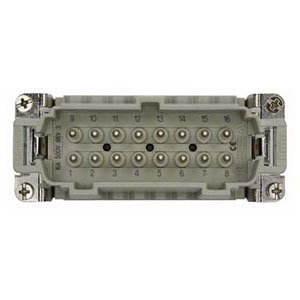

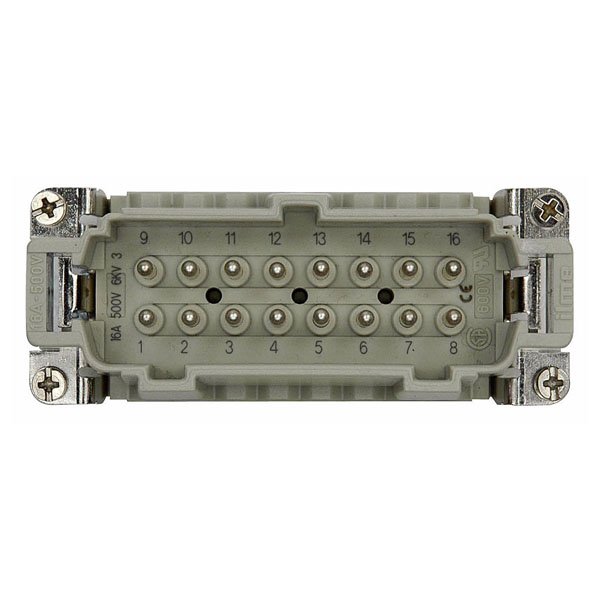

ILME 16-polige mannelijke insert JNEM 16

Beschrijving

• 16-polige mannelijke insert met schroefaansluitingen voor vaste, overzichtelijke bekabeling.
• Geschikt voor geleiders van 0,5 tot 4 mm², met 7 mm striplengte voor de hoofdcontacten.
• Belastbaar tot 16 A en gespecificeerd volgens EN 61984: 690 V, 6 kV, vervuilingsgraad 2.
• Breed temperatuurbereik van -40 °C tot 125 °C voor veeleisende installaties binnen.
• Grijze behuizing met tincontacten, schroefvergrendeling en IP20-classificatie.

Deze ILME insert is gemaakt voor situaties waarin meerdere aders netjes en betrouwbaar in één mannelijke connectorinzet moeten worden afgewerkt. Met 16 contacten en een maximale stroom van 16 A past hij goed in installaties waar stuurstroom, signaal of voeding overzichtelijk via één stekkerverbinding wordt opgebouwd.

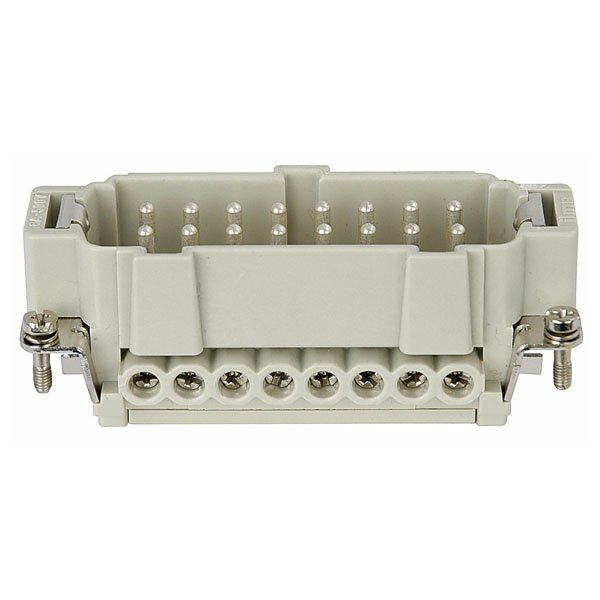

De schroefaansluitingen zijn praktisch bij montage, service en revisie: aders worden direct vastgezet, met een voorgeschreven aandraaimoment van 0,5 Nm voor de hoofdcontacten. Ook de aardaansluiting is gespecificeerd, met 7 mm striplengte, 4 mm² aderdoorsnede en 1,2 Nm aandraaimoment.

Door de IP20-classificatie is deze insert geschikt voor gebruik binnen, bijvoorbeeld in technische racks, machines, verdeelpunten of vaste installaties waar een compacte meerpolige verbinding gewenst is. Het temperatuurbereik en de V-0 ontvlambaarheidsclassificatie volgens UL 94 maken hem geschikt voor professionele montageomgevingen.

Toepassingen:

• Opbouw van 16-polige stekkerverbindingen in technische installaties.
• Service en vervanging van bestaande mannelijke ILME-inserts met typenummer JNEM 16.
• Bekabeling van machines, besturingskasten en interne verdeelpunten.
• Installaties waarbij schroefaansluiting gewenst is voor controleerbare adermontage.
• Binnengebruik in droge technische ruimtes met IP20-eis.

Veelgestelde vragen:

1. Welke draaddikte kan ik op deze insert aansluiten?

   De hoofdcontacten zijn geschikt voor geleiders van 0,5 tot 4 mm², overeenkomend met AWG 20 tot AWG 12.

2. Hoe worden de aders vastgezet?

   De insert gebruikt schroefaansluitingen. Voor de hoofdcontacten geldt een striplengte van 7 mm en een aandraaimoment van 0,5 Nm.

3. Kan deze insert buiten worden gebruikt?

   Deze insert heeft IP20 en is daarmee geschikt voor binnengebruik in een droge, beschermde omgeving.

4. Wat is de elektrische belasting van deze 16-polige insert?

   De maximale stroom is 16 A. Volgens EN 61984 is de insert gespecificeerd op 690 V, 6 kV en vervuilingsgraad 2.
