ILME 16-polige female insert met schroefaansluiting

Beschrijving

• 16 female contacten voor meerpolige bekabeling met schroefaansluiting
• Geschikt voor geleiders van 0,5 tot 4 mm², overeenkomend met AWG 20 tot AWG 12
• Belastbaar tot 16 A, met specificatie volgens EN 61984: 690 V 6 kV 2
• IP20-uitvoering voor gebruik binnen, met breed temperatuurbereik van -40 °C tot 125 °C

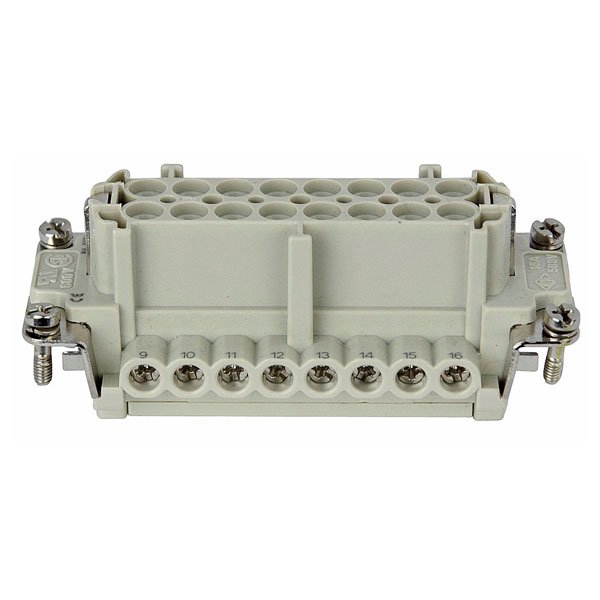

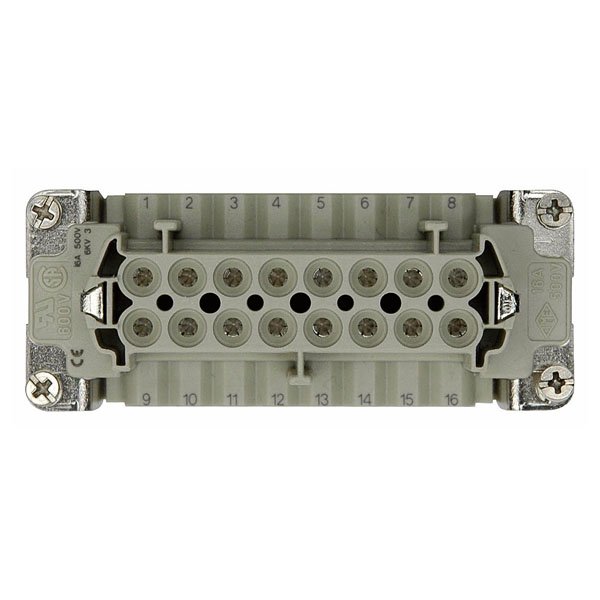

Deze grijze ILME insert is gemaakt voor situaties waarin meerdere aders overzichtelijk en losneembaar in één connectoropbouw moeten samenkomen. De 16 female contacten maken hem geschikt voor stuur-, voedings- of signaalbekabeling waarbij een nette, genummerde en servicevriendelijke aansluiting belangrijk is.

De schroefaansluitingen zijn praktisch bij assemblage, onderhoud en vervanging: de geleiders worden gestript op 7 mm en vastgezet met het opgegeven aandraaimoment. Ook de aardaansluiting heeft eigen montagegegevens, waardoor de insert goed past in een professionele aansluitkast, machinebekabeling of paneelopbouw.

Met een maximale stroom van 16 A, een isolatieweerstand van 10 GΩ en een UL 94 V-0 ontvlambaarheidsklasse is dit een technische component voor installateurs en werkplaatsen die specificaties willen kunnen vastleggen. De IP20-classificatie maakt hem geschikt voor droge binnenomgevingen en inbouwsituaties waar de connector beschermd wordt toegepast.

Toepassingen:

• Meerpolige verbindingen in machine- en installatiebekabeling
• Assemblage van losneembare kabelsets met 16 contacten
• Paneelbouw en interne bekabeling in droge binnenruimtes
• Servicegevoelige aansluitpunten waarbij schroefklemmen gewenst zijn
• Technische installaties met geleiders van 0,5 tot 4 mm²

Veelgestelde vragen:

1. Welke aderdoorsnede kan ik op deze insert aansluiten?

   De hoofdcontacten zijn geschikt voor geleiders van 0,5 tot 4 mm². In AWG komt dat overeen met AWG 20 tot AWG 12.

2. Hoe worden de aders bevestigd?

   De pinaansluiting is uitgevoerd als schroefaansluiting. De striplengte voor de geleider is 7 mm en het aandraaimoment voor het hoofdcontact is 0,5 Nm.

3. Welke stroom en spanning zijn gespecificeerd?

   De maximale stroom is 16 A. Volgens EN 61984 is de specificatie 690 V 6 kV 2; volgens UL/CSA is de toelaatbare spanning 600 V.

4. Is deze insert geschikt voor buitengebruik?

   Nee, de IP-waarde is IP20. De insert is daarmee bedoeld voor gebruik binnen en voor beschermde inbouwsituaties.

5. Binnen welk temperatuurbereik kan dit onderdeel worden gebruikt?

   Het opgegeven bedrijfstemperatuurbereik loopt van -40 °C tot 125 °C.
