Met de Hotpatch modules van Showtec kunnen de uitgangen van de dimmer(s) eenvoudig met de juiste Break-out box(en) en/of bar(ren) verbonden worden.
Deze uitgangsmodule kan met behulp van een aantal Wieland patchkabels verbonden worden met de ingangsmodule. Op de achterzijde van deze module bevinden zich acht 16-pins multiconnectoren waarop 16-polige multikabels naar de Break-out box(en) en/of bar(ren) aangesloten kunnen worden.
SPECIFICATIES:
- Showtec Hotpatch 48 uitgangsmodule

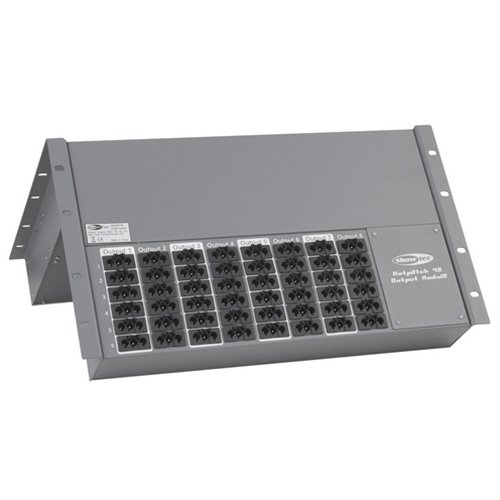

- Ingang: 8 x 6 Wieland male connectoren (op de voorzijde)

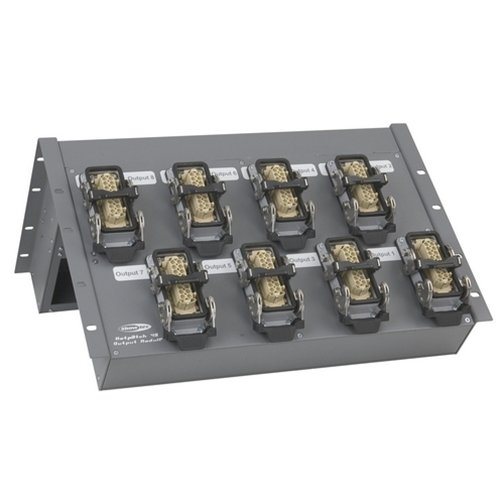

- Uitgang: 8 x 16-pins multiconnector female (op de achterzijde)
- 6 ingangen per uitgang
- 1 Wieland female lamp tester uitgang (m.b.v. een patchkabel aan te sluiten op één van de ingangen)
- Exclusief de Hotpatch 48 ingangsmodule (artikelnummer HL50650)
- Exclusief Wieland 3-aderige patchkabels (artikelnummer HL90802)
- Kleur: grijs
- Afmetingen: 483 x 270 x 311 mm (L x B x H)
- Voor: 19 inch – 7 HE
- Boven: 19 inch – 6 HE
- Inbouwdiepte (zonder multikabels): 80 mm
Pinverdeling per uitgang:
- Multiconnector pin 1 en 9: ingang 1
- Multiconnector pin 2 en 10: ingang 2
- Multiconnector pin 3 en 11: ingang 3
- Multiconnector pin 4 en 12: ingang 4
- Multiconnector pin 5 en 13: ingang 5
- Multiconnector pin 6 en 14: ingang 6
Let op: De ingangssmodule (artikelnummer HL50650) en de patchkabels (artikelnummer HL90802) worden niet meegeleverd.
