- Metalen kabelkap in grijze uitvoering met zij-invoer.
- Pg21-kabeldoorvoer voor een nette zijdelingse kabelinvoer.
- IP66-behuizing voor gebruik in veeleisende technische omgevingen.
- Uitgevoerd voor hendelvergrendeling met twee hendels.
- Geschikt voor een 16-contact uitvoering, maat 77,27.

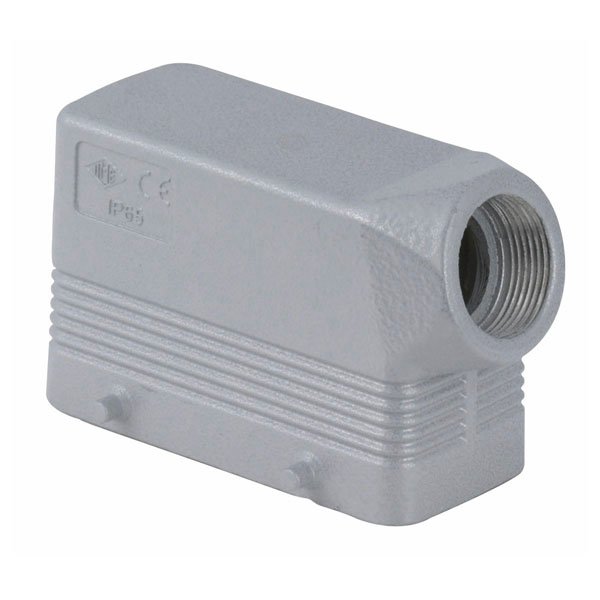

Deze ILME kap is gemaakt voor installaties waarbij de kabel niet recht naar achteren, maar via de zijkant de behuizing in moet lopen. Dat is vooral praktisch in racks, verdeelkasten, flightcases of vaste opstellingen waar de beschikbare inbouwdiepte beperkt is.
De metalen behuizing geeft de kap een stevige basis voor technische toepassingen waarin connectoren regelmatig worden gemonteerd, gecontroleerd of losgenomen. Dankzij de IP66-classificatie is de behuizing geschikt voor situaties waarin stof en krachtige waterstralen een rol kunnen spelen.
Met Pg21-kabeldoorvoer, grijze afwerking en hendelvergrendeling sluit deze uitvoering aan op installaties waar een robuuste, overzichtelijke en mechanisch betrouwbare connectoropbouw nodig is.
Toepassingen:
- Vaste bekabeling in technische installaties en verdeelpunten.
- Connectoropbouw in racks, kasten en panelen met beperkte ruimte achter de aansluiting.
- Podium-, AV- en installatietechniek waarbij kabels zijdelings moeten worden ingevoerd.
- Industriële kabelverbindingen met hendelvergrendeling.
- Situaties waarin een metalen behuizing met IP66-afdichting gewenst is.
Veelgestelde vragen:
-
Aan welke kant wordt de kabel ingevoerd?
De kabelinvoer zit aan de zijkant van de kap. De uitvoering heeft een Pg21-kabeldoorvoer.
-
Voor welk type vergrendeling is deze kap uitgevoerd?
Deze kap is uitgevoerd voor hendelvergrendeling en is beschreven als kap voor twee hendels.
-
Is de behuizing van kunststof of metaal?
De kap heeft een metalen behuizing en is afgewerkt in grijs.
-
Welke beschermingsgraad heeft deze uitvoering?
De behuizing heeft IP66, wat bescherming biedt tegen stof en krachtige waterstralen.
-
Binnen welk temperatuurbereik kan deze kap worden gebruikt?
Het opgegeven bedrijfstemperatuurbereik loopt van -40 °C tot 125 °C.
Specificaties:
Uitvoering
- Merk: ILME
- Typenummer leverancier: CHO16
- Uitvoering: kap voor twee hendels
- Maat: 77,27
- Contacten: 16
- Kabeldoorvoer: Pg21
- Invoer: zij-invoer
- Vergrendelingstype: hendels
Materiaal en bescherming
- Materiaal: metaal
- Behuizing: metaal
- Kleur: grijs
- IP-waarde: IP66
Afmetingen en gewicht
- Lengte: 93,5 mm
- Breedte: 43 mm
- Hoogte: 63 mm
- Gewicht: 0,172 kg
Temperatuur
- Minimale bedrijfstemperatuur: -40 °C
- Maximale bedrijfstemperatuur: 125 °C
