- 90° hoekstuk voor MILOS PRO-30 P trussconstructies
- Uitvoering: down left met de apex naar beneden
- P-koppelsysteem met Ø 29,8 mm compatibiliteit voor standaard MILOS-systemen
- Gemaakt met 50 x 2 mm hoofdbuizen en 16 mm braces
- Gepolijste zilveren afwerking en TÜV-gecertificeerd PRO-30 systeem
- Inclusief 4 sets spigot, pin en spring voor de aansluiting
Dit ALB34 hoekdeel is gemaakt voor situaties waarin een PRO-30 driehoekconstructie links omlaag afbuigt onder een hoek van 90 graden. De apex ligt daarbij naar beneden, wat belangrijk is voor de juiste oriëntatie binnen een driehoekige trussopbouw.
Met een systeemmaat van 290 x 290 mm, 50 mm hoofdbuizen en 16 mm diagonalen sluit dit hoekstuk aan bij het MILOS PRO-30 P systeem. De P-uitvoering gebruikt een koppeling van Ø 29,8 mm en is afgestemd op standaard MILOS truss-systemen.

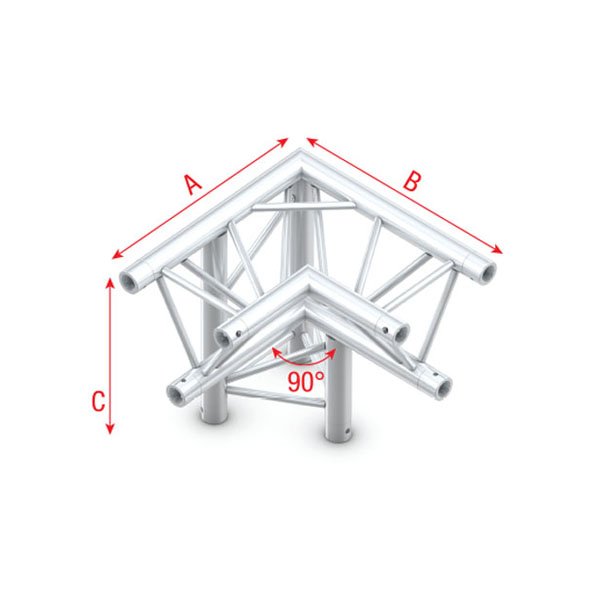

De maatvoering A, B en C bedraagt telkens 500 mm. Daardoor is dit hoekstuk goed voorspelbaar in te tekenen bij vaste installaties, verhuursets en podiumconstructies waar de hoekrichting en apexpositie exact moeten kloppen.
Bij het combineren van truss van verschillende merken is beoordeling door een bevoegde en gekwalificeerde partij noodzakelijk. Daarbij horen een risicobeoordeling en constructieberekeningen voordat de combinatie wordt gebruikt.
Toepassingen:
- 90° hoekverbinding in MILOS PRO-30 P driehoekconstructies
- Trusskaders waarbij de constructie links omlaag moet verlopen
- Podium-, theater- en discotheekconstructies met vaste hoekoriëntatie
- Installaties waarbij de apexpositie naar beneden vereist is
- Uitbreiding of vervanging binnen bestaande MILOS P-systemen
Veelgestelde vragen:
-
Voor welk MILOS-systeem is dit hoekstuk geschikt?
Dit hoekstuk hoort bij het PRO-30 P systeem en gebruikt het P-koppelsysteem met Ø 29,8 mm.
-
Wat betekent down left met apex down?
De trusshoek loopt 90° links omlaag en de punt van de driehoekige truss, de apex, is naar beneden gericht.
-
Welke aansluitmaterialen worden meegeleverd?
Er worden 4 sets spigot, pin en spring meegeleverd voor de aansluiting.
-
Wat zijn de relevante maten voor intekenen of plannen?
De systeemgrootte is 290 x 290 mm. De maten A, B en C zijn elk 500 mm.
-
Mag dit hoekstuk met truss van andere merken worden gecombineerd?
Combineren met andere merken vereist goedkeuring door een bevoegde en gekwalificeerde derde partij, inclusief risicobeoordeling en constructieberekeningen.
Specificaties:
Type en uitvoering
- Trusstype: corner / down / left
- Trusshoek: 90°
- Apex: omlaag
- Truss-systeem: P Ø 29,8 mm
- Compatibiliteit: MILOS
Afmetingen en constructie
- Lengte: 500 mm / 0,5 m
- Grootte: 290 x 290 mm
- A-maat: 500 mm
- B-maat: 500 mm
- C-maat: 500 mm
- Diameter hoofdbuis: 50 x 2 mm
- Diameter bracebuis: 16 mm
Afwerking en gewicht
- Afwerking: gepolijst
- Kleur: zilver
- Gewicht: 7,2 kg
Meegeleverd
- 4x set spigot, pin en spring
