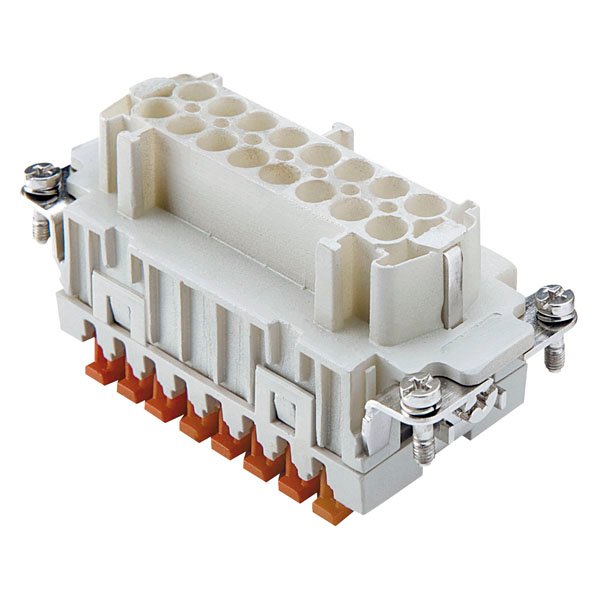

- 16-polig female inzetstuk met schroefloze Squich-aansluiting.
- Aders aansluiten door het afzonderlijke vergrendelingselement per contactkamer in te drukken.
- Geschikt voor geleiders van 0,14 tot 2,5 mm², met 7 mm striplengte.
- Ontworpen voor gebruik van -40 °C tot +125 °C en maximaal 16 A.
Dit ILME-inzetstuk is gemaakt voor situaties waarin veel aders snel en overzichtelijk in een meerpolige connector moeten worden afgemonteerd. De Squich-constructie gebruikt veerdrukklemmen met zichtbare vergrendelingselementen, waardoor je tijdens montage direct ziet welke contacten nog open staan en welke al zijn vastgezet.
Voor installateurs, paneelbouwers en technici scheelt dit vooral tijd bij seriematige bekabeling of onderhoudswerk op locatie. Er is geen schroefaansluiting nodig voor de geleidercontacten: ader invoeren, vergrendelingselement indrukken en de klem sluit om de geleider. Moet een draad later toch los, dan open je het element met een normale schroevendraaier van 0,5 x 3,5 mm.
Met 16 verzilverde contacten, een maximale stroom van 16 A en specificaties volgens EN 61984 is dit inzetstuk een logische keuze voor betrouwbare verbindingen in installaties waar compact bouwen en snelle service belangrijk zijn. De IP20-classificatie maakt het geschikt voor gebruik in droge binnenomgevingen en behuizingen.
Toepassingen:
- Meerpolige elektrische verbindingen in schakelkasten en machinepanelen.
- Snelle montage van kabelbomen met maximaal 16 contacten.
- Servicewerk waarbij aders later opnieuw losgemaakt moeten kunnen worden.
- Installaties waar veerdrukaansluitingen met visuele vergrendeling gewenst zijn.
- Binnengebruik in connectorbehuizingen of afgeschermde installatiedelen.
Veelgestelde vragen:
-
Is dit een male of female inzetstuk?
Dit is een female inzetstuk met 16 contacten.
-
Welke aderdoorsnede kan ik aansluiten?
De geleideraansluiting is geschikt voor 0,14 tot 2,5 mm². Voor de aardaansluiting is 2,5 mm² opgegeven.
-
Heb ik gereedschap nodig om de geleiders vast te zetten?
Voor het vastzetten van de geleiders gebruik je de schroefloze Squich-vergrendeling. De ader wordt vastgezet door het vergrendelingselement in te drukken.
-
Kan ik een aangesloten ader weer losmaken?
Ja. Het vergrendelingselement kan worden geopend met een schroevendraaier van 0,5 x 3,5 mm.
-
Hoeveel moet de geleider gestript worden?
De opgegeven striplengte voor de geleider is 7 mm. Ook voor de aardaansluiting is 7 mm striplengte opgegeven.
Specificaties:
Algemeen
- Merk: ILME
- Typenummer leverancier: CSFF 16
- Kleur: grijs
- Gewicht: 0,108 kg
- IP-waarde: IP20, alleen binnengebruik
Contacten en aansluiting
- Aantal contacten: 16
- Pinaansluiting: schroefloze Squich
- Vergrendelingstype: schroef
- Contacttype: verzilverd
- Minimale geleiderdikte: 0,14 mm²
- Maximale geleiderdikte: 2,5 mm²
- Striplengte geleider: 7 mm
- Striplengte aardaansluiting: 7 mm
- Aderdoorsnede aardaansluiting: 2,5 mm²
- Aandraaimoment aardaansluiting: 1,2 Nm
Elektrische waarden
- Maximale stroom: 16 A
- Eigenschappen volgens EN 61984: 690 V 6 kV 2
- Toelaatbare spanning volgens UL/CSA: 600 V
- Isolatieweerstand: 10 GΩ
Afmetingen en omgeving
- Lengte: 83,3 mm
- Breedte: 34 mm
- Hoogte: 36,2 mm
- Minimale bedrijfstemperatuur: -40 °C
- Maximale bedrijfstemperatuur: 125 °C
- UL 94 ontvlambaarheidsnorm: V-0
