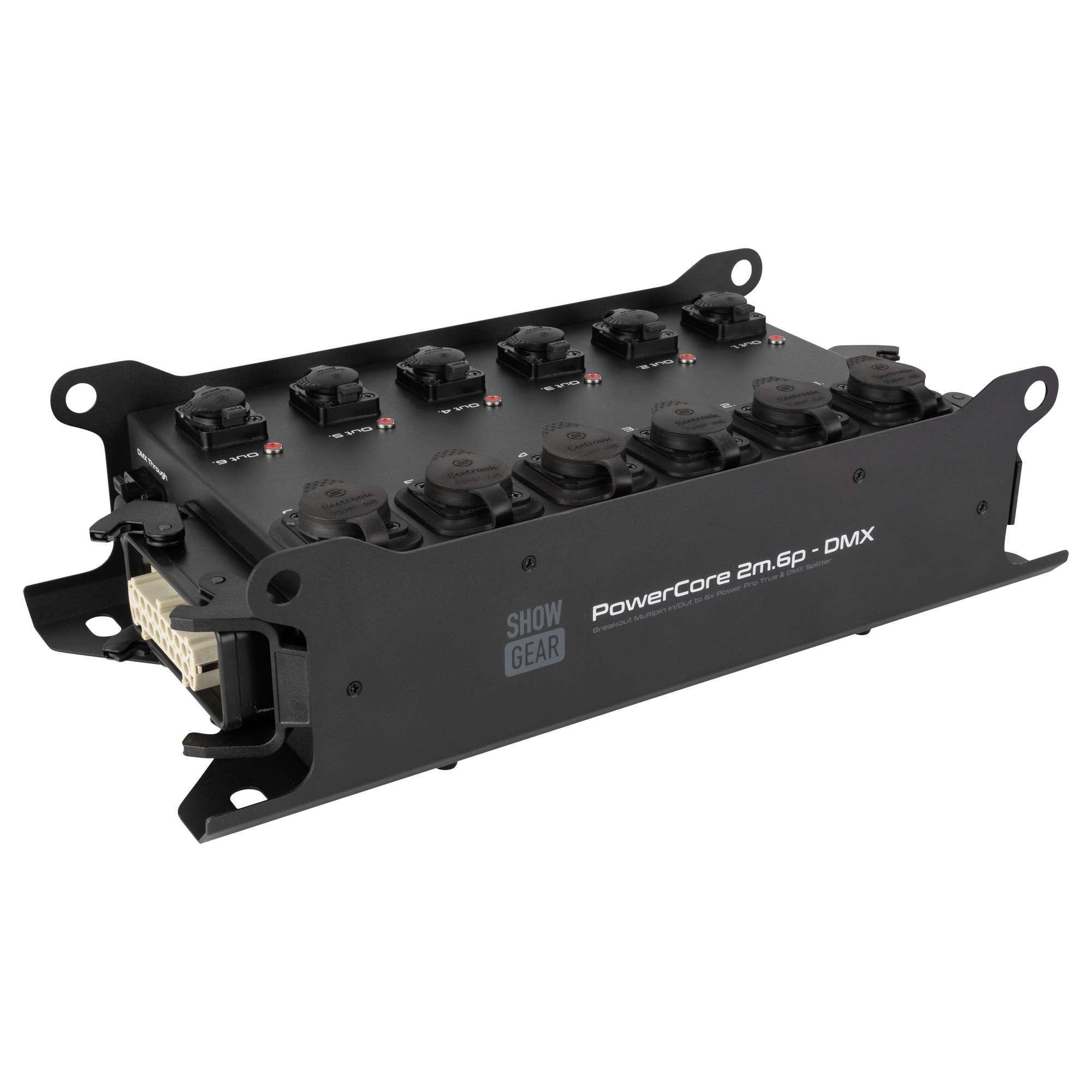

Showgear PowerCore 2m.6p DMX stroom- en DMX-breakout met Multipin H16

• Combineert 230 V-stroomverdeling en 5-pins DMX-splitting in één compacte unit.
• Multipin H16 ingang en uitgang met doorlusfunctie voor alle 8 kanalen.
• 6 Seetronic Power Pro True-uitgangen, gevoed via kanaal 1 t/m 6.

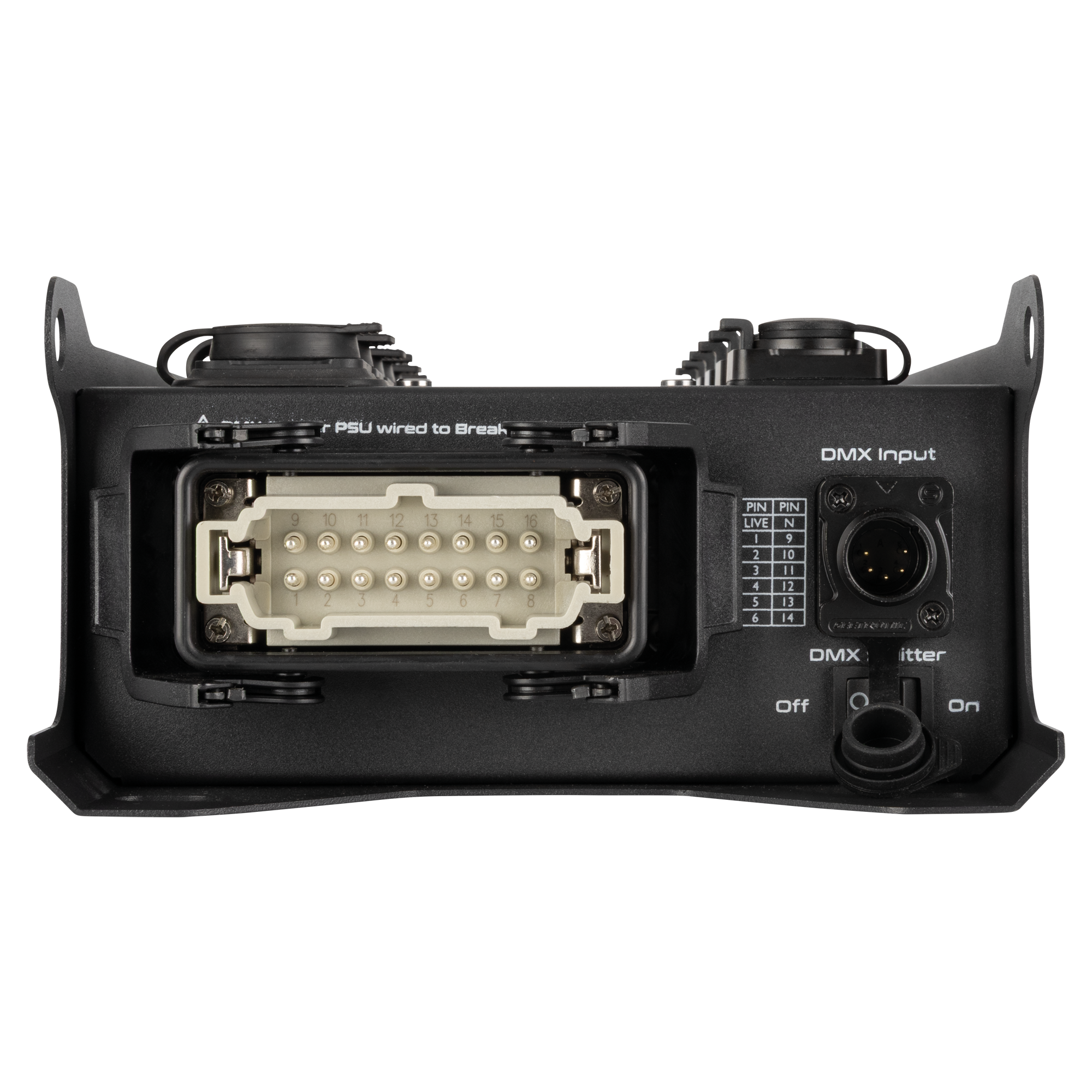

• 5-pins DMX-ingang wordt verdeeld naar 6 afzonderlijke 5-pins DMX-uitgangen.

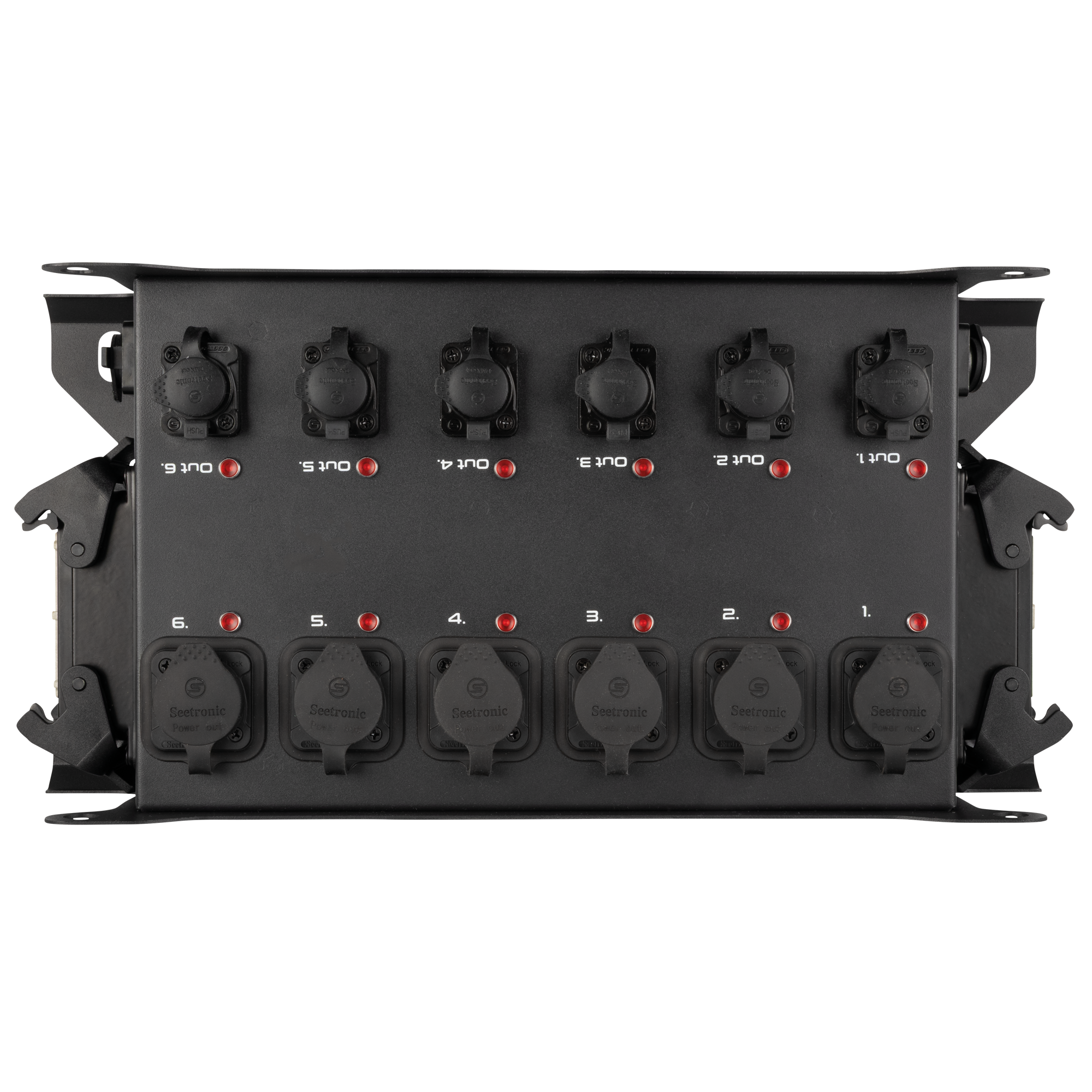

• LED-indicatie per stroomuitgang en DMX-activiteitsindicatie per DMX-uitgang.
• Geschikt voor Showgear PowerCore, Harting HAN16 en verdelers volgens de 1-9 pinstandaard.

Wanneer je op een truss, podiumrand of vaste installatie zowel voeding als DMX naar meerdere armaturen wilt brengen, voorkomt deze unit veel losse bekabeling. De Multipin H16-aansluitingen verzorgen de centrale aan- en doorvoer, terwijl de zes Power Pro True-uitgangen en zes DMX-uitgangen de verdeling op de positie zelf regelen.

De doorlusopbouw is vooral praktisch bij grotere sets waarin meerdere verdelpunten achter elkaar worden gebruikt. Alle 8 kanalen lopen door van ingang naar uitgang; kanaal 1 tot en met 6 worden daarnaast gebruikt voor de Power Pro True-uitgangen. Zo blijft de bekabeling overzichtelijk zonder dat de DMX-verdeling apart hoeft te worden opgebouwd.

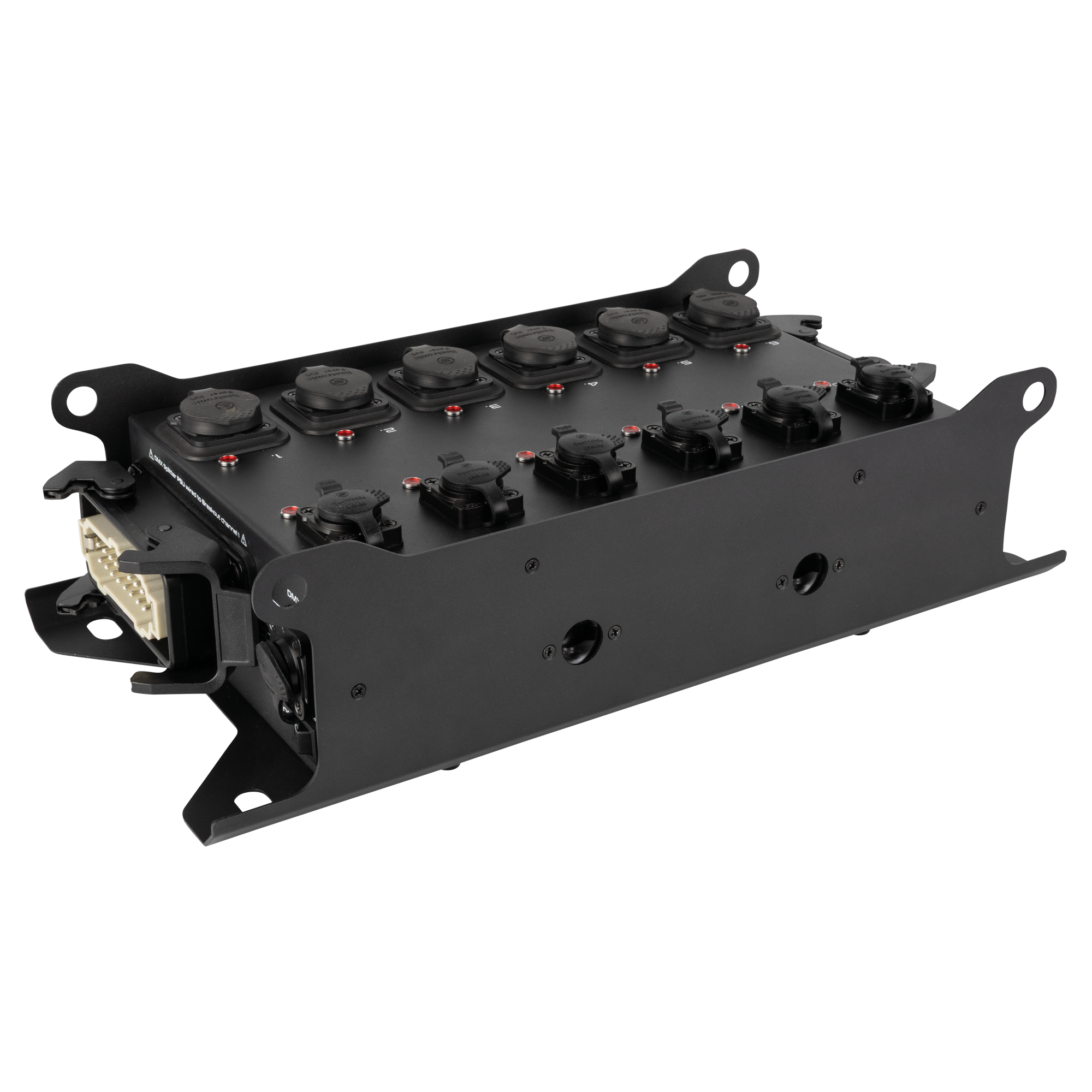

Voor controle tijdens opbouw en show zijn de status-LED’s direct bruikbaar: per stroomuitgang zie je spanningsindicatie en per DMX-uitgang is er een activiteits-LED. De metalen behuizing, montagegaten, quick-lock-bevestigingspunt en veiligheidskabelbevestiging maken de unit geschikt voor zowel tijdelijke producties als vaste montagepunten.

Toepassingen:

• Verdeling van voeding en DMX naar meerdere moving heads, LED-bars of effecten vanaf één multipinlijn.
• Truss- en podiumopstellingen waarbij snelle statuscontrole per uitgang gewenst is.
• Doorlussen binnen Showgear PowerCore-systemen met Multipin H16-uitgang.
• Integratie met Harting HAN16-verdelers en systemen volgens de 1-9 standaard.
• Vaste installaties met wandmontage of montage via een quick-lock-bevestigingspunt.

Veelgestelde vragen:

1. Verdeelt deze unit zowel stroom als DMX?

   Ja. De unit heeft 6 Power Pro True-uitgangen voor stroom en splitst één 5-pins DMX-ingang naar 6 5-pins DMX-uitgangen.

2. Worden de multipinkanalen doorgelust?

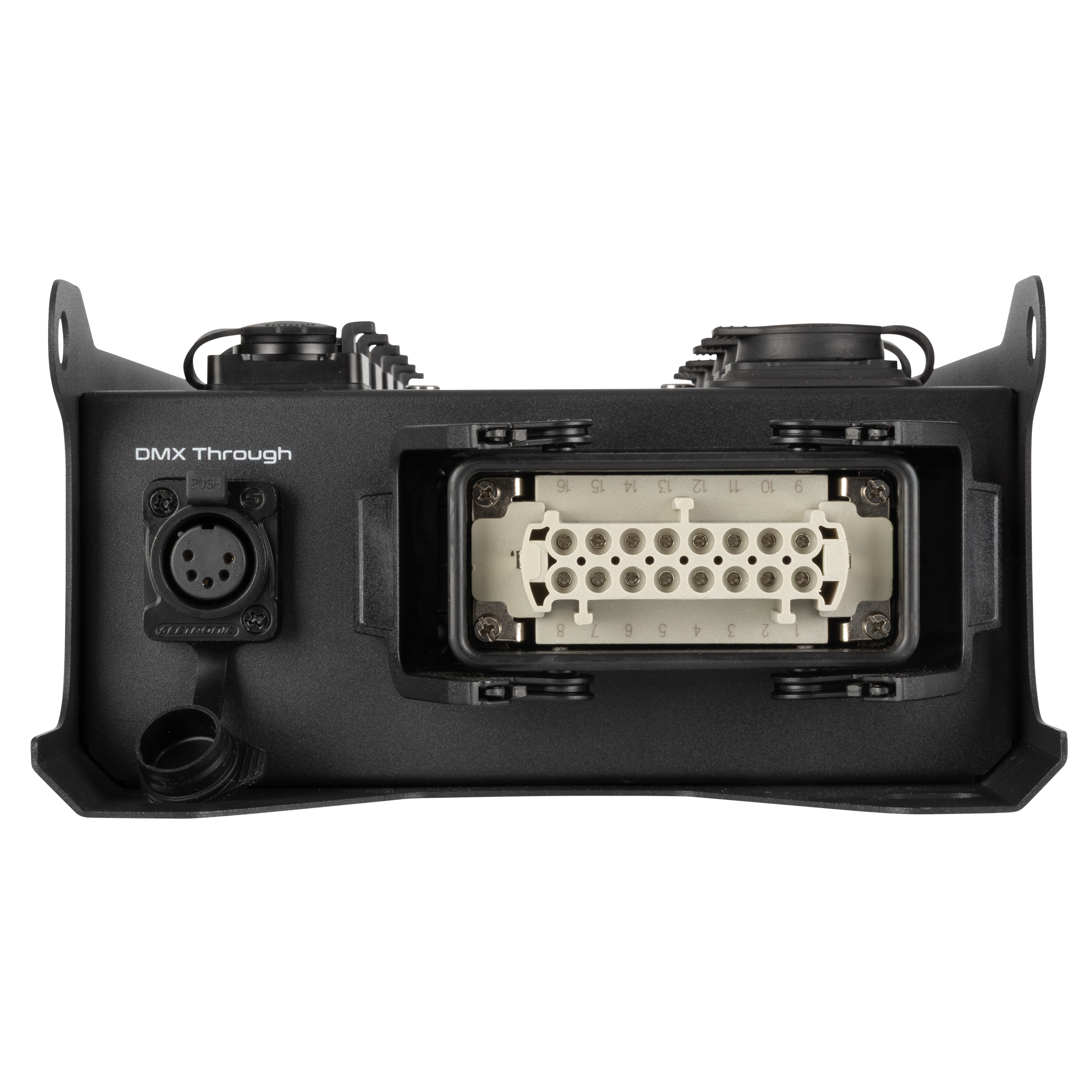

   Ja. Alle 8 kanalen zijn doorgelust van de Multipin H16-ingang naar de Multipin H16-uitgang. Kanaal 1 tot en met 6 voeden de Power Pro True-uitgangen.

3. Met welke multipin-systemen is deze verdeler te gebruiken?

   Hij past binnen de Showgear PowerCore-serie met Multipin H16-uitgang en is compatibel met Harting HAN16 en andere verdelers die de 1-9 standaard gebruiken.

4. Hoe zie ik of de uitgangen actief zijn?

   Elke stroomuitgang heeft een LED voor spanningsindicatie. Elke DMX-uitgang heeft daarnaast een activiteits-LED voor het DMX-signaal.

5. Welke montagemogelijkheden zijn aanwezig?

   De behuizing heeft meerdere montagegaten voor vaste plaatsing, een quick-lock-bevestigingspunt en een bevestigingspunt voor een veiligheidskabel.
