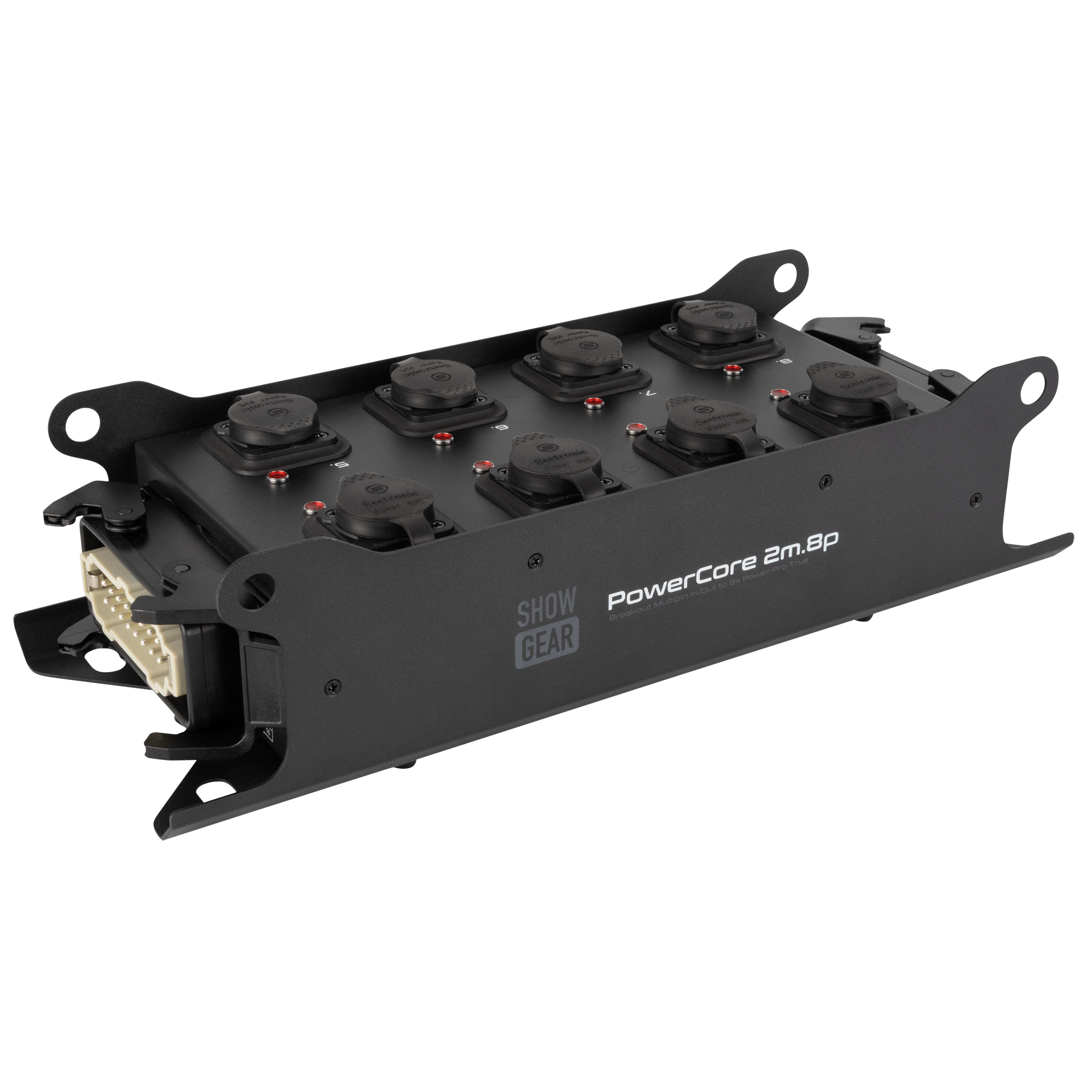

Showgear PowerCore 2m.8p breakoutbox H16 naar 8x Power Pro True

• Verdeelt 8 doorgeluste Multipin H16-kanalen naar Power Pro True-uitgangen

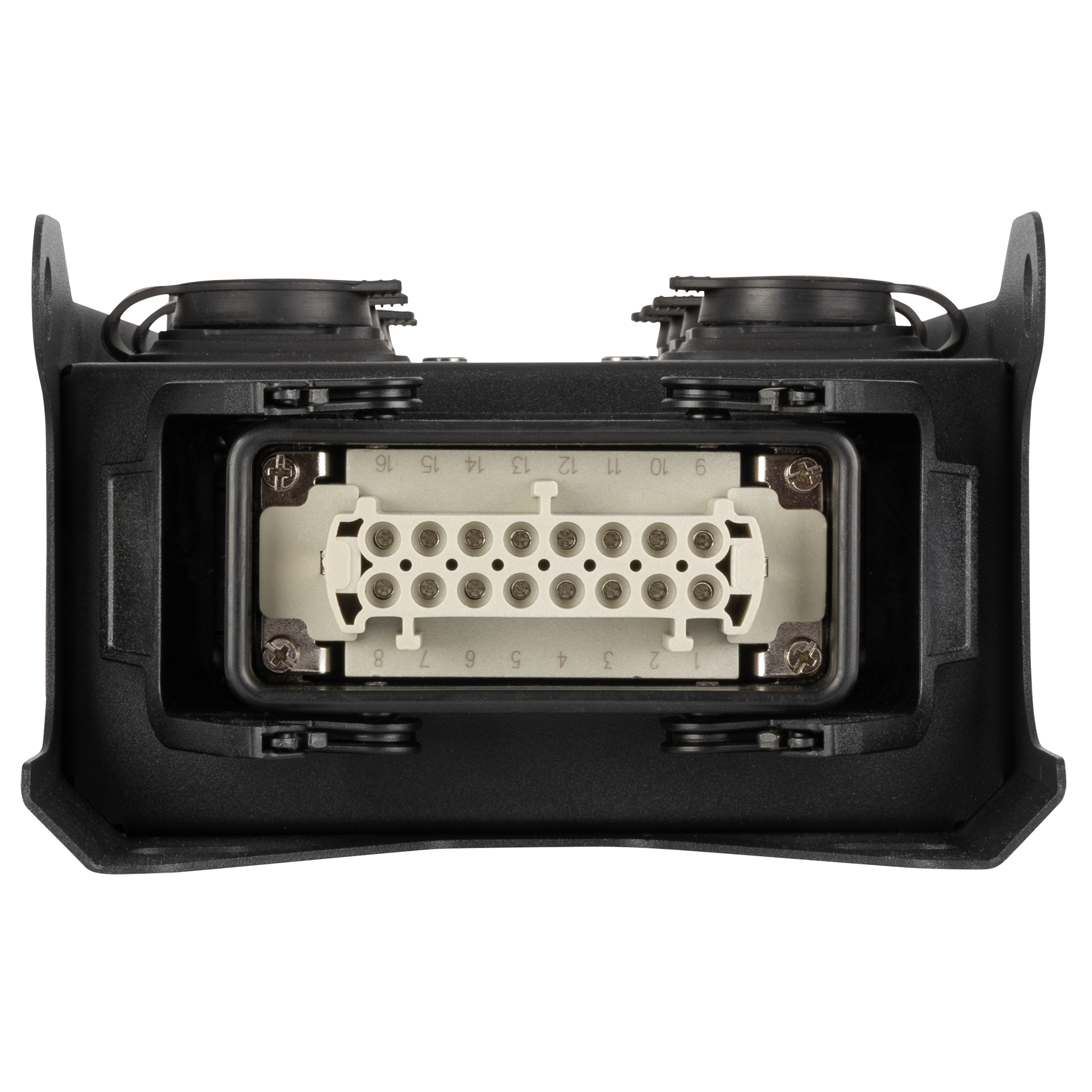

• Voorzien van 2 Multipin H16-connectoren: 1 ingang en 1 uitgang

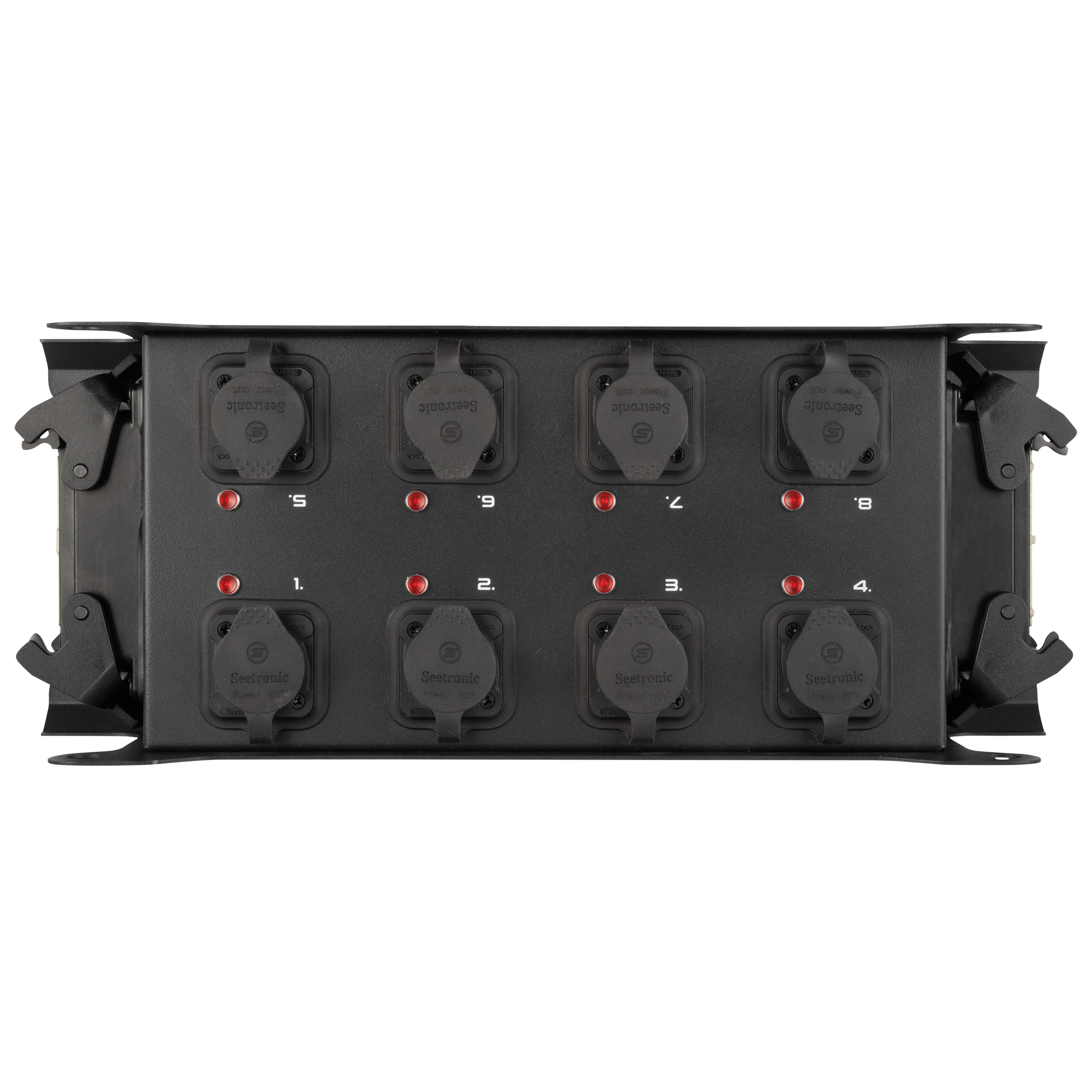

• Elke Power Pro True-uitgang heeft een eigen LED-spanningsindicatie
• Geschikt voor Showgear PowerCore-units met Multipin H16-uitgang en voor Harting HAN16 volgens de 1-9-standaard

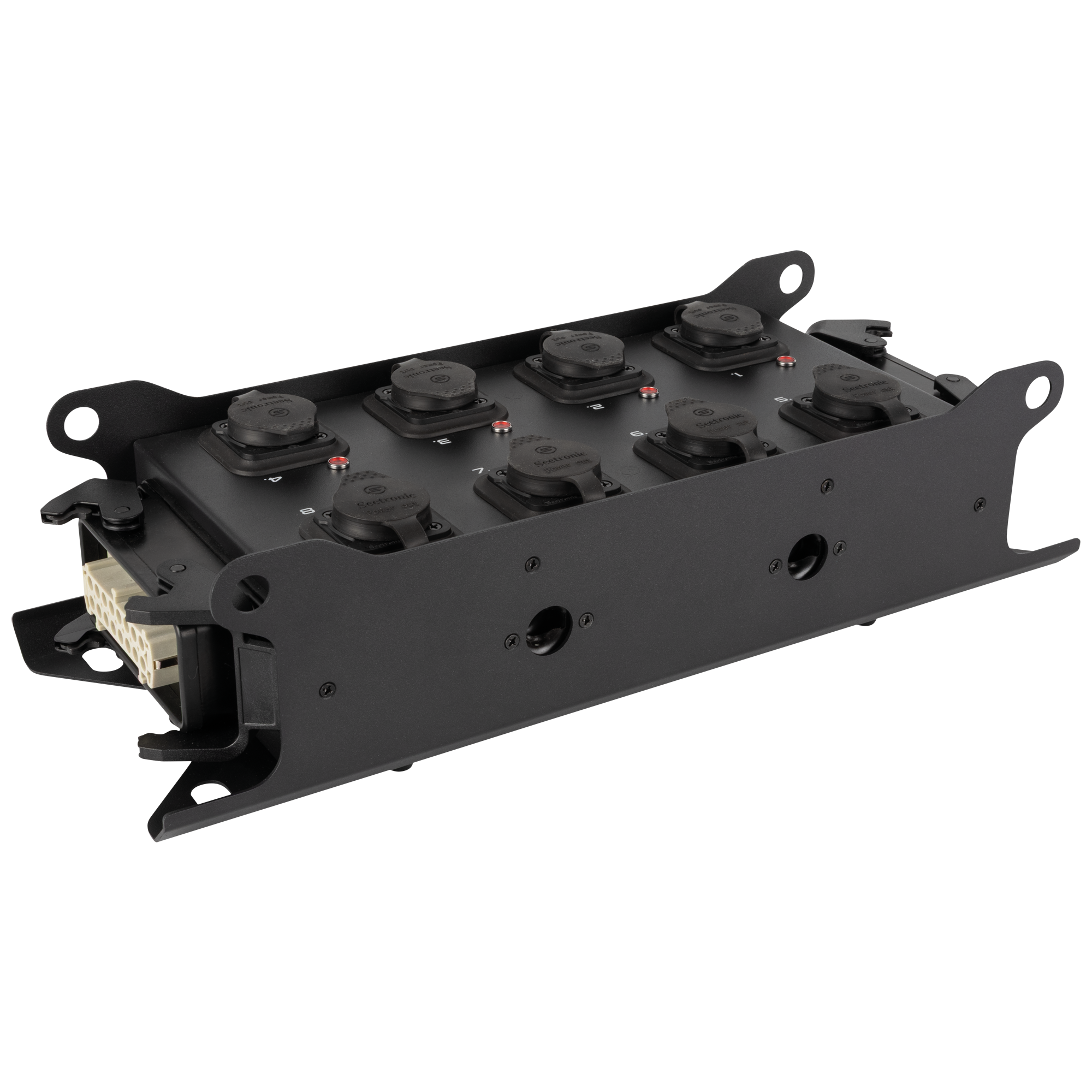

• Montage via vaste bevestigingsgaten of quick-lock-bevestigingspunt

Deze stroom-breakout is gemaakt voor situaties waarin een Multipin H16-lijn netjes moet worden uitgesplitst naar acht afzonderlijke Power Pro True-aansluitingen. De acht kanalen lopen van de H16-ingang door naar de H16-uitgang, zodat je de lijn kunt doorvoeren terwijl de uitgangen tegelijk voeding leveren aan aangesloten apparatuur.

De LED-indicatie per uitgang maakt controle tijdens opbouw, storingzoeken en change-overs overzichtelijker. Je ziet per aansluiting direct of er spanning aanwezig is, zonder dat je eerst de volledige verdeling hoeft open te trekken of per lijn apart moet meten.

Integratie binnen een PowerCore-opstelling ligt voor de hand, maar de pinbezetting maakt de box ook bruikbaar met Harting HAN16 en andere verdelers die de 1-9-standaard volgen. Voor installatie zijn meerdere montagegaten aanwezig, plus een quick-lock-bevestigingspunt voor gebruik met de optionele PowerCore Quick Lock-bracket.

Toepassingen:

• Uitsplitsen van een Multipin H16-voedingslijn naar 8 Power Pro True-uitgangen
• Doorlussen van 8 voedingskanalen naar een volgende H16-aansluiting
• Vaste wandmontage in installaties waar de verdeling op één plek moet blijven
• Snelle montage in tijdelijke opstellingen via het quick-lock-bevestigingspunt
• Statuscontrole per uitgang dankzij afzonderlijke LED-spanningsindicatie

Veelgestelde vragen:

1. Kan ik de acht kanalen doorlussen naar een volgende verdeler?

   Ja. De Multipin H16-ingang en -uitgang zijn uitgevoerd met een doorlusfunctie voor alle 8 kanalen, terwijl de Power Pro True-uitgangen tegelijk worden gevoed.

2. Waarvoor dienen de LED’s bij de uitgangen?

   Elke Power Pro True-uitgang heeft een eigen spanningsindicator. Daarmee controleer je snel per uitgang of er spanning aanwezig is.

3. Met welke H16-systemen is deze box te gebruiken?

   Hij sluit aan op Showgear PowerCore-units met een Multipin H16-uitgang en is compatibel met Harting HAN16 en andere verdelers die de 1-9-standaard gebruiken.

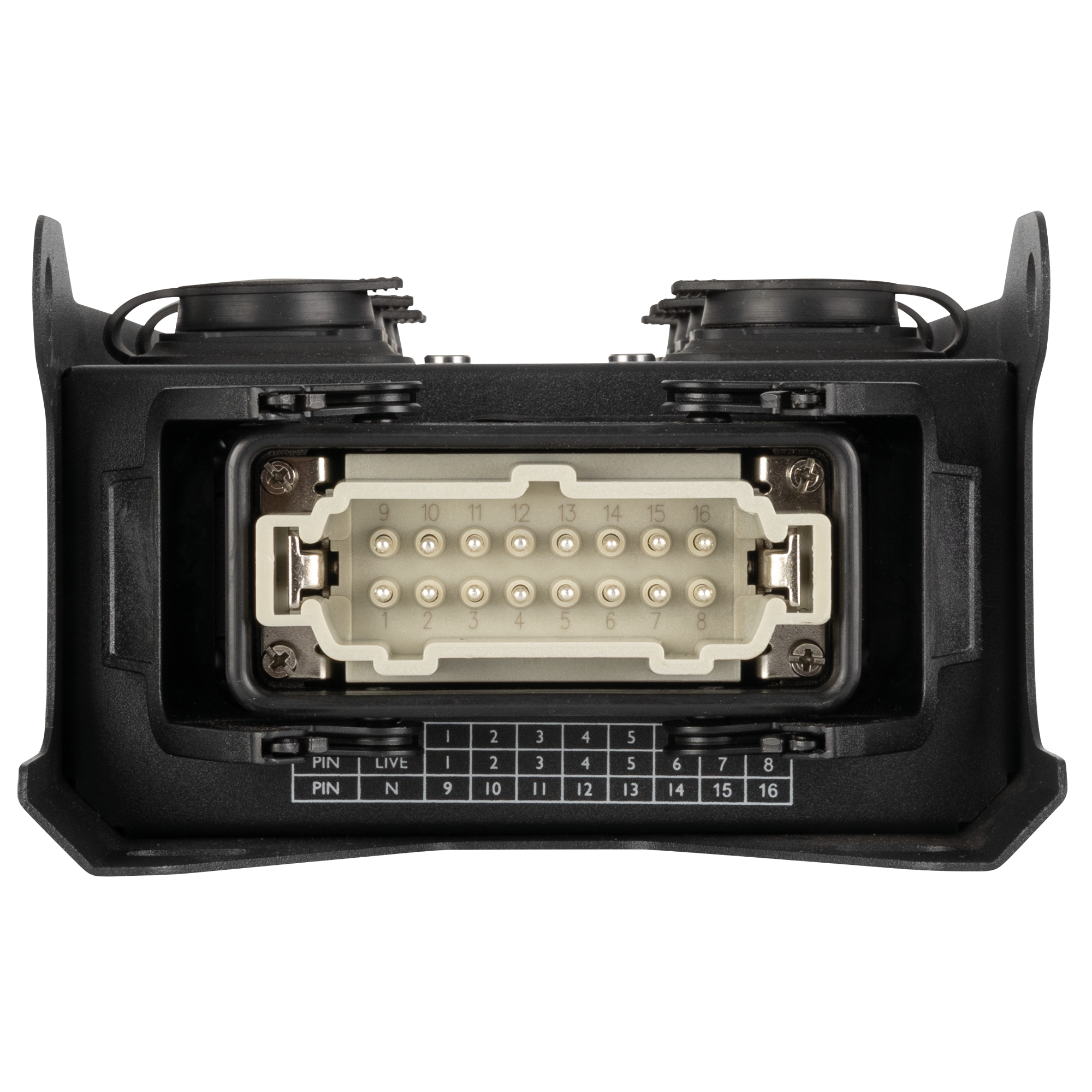

4. Welke pinindeling wordt gebruikt voor de kanalen?

   De box gebruikt de 1-9-standaard: pin 1+9 is kanaal 1, pin 2+10 is kanaal 2, enzovoort.

5. Is deze breakout geschikt voor buitengebruik?

   Nee, de behuizing heeft IP20 en is daarmee geschikt voor binnengebruik.
