- Metalen behuizing voor montage op een scheidingswand of paneel
- Uitgevoerd met 2 hendels voor mechanische vergrendeling
- IP66-classificatie voor gebruik in veeleisende installatieomgevingen
- Geschikt voor 16 contacten en ILME-maat 77.27
- Breed temperatuurbereik van -40 °C tot 125 °C

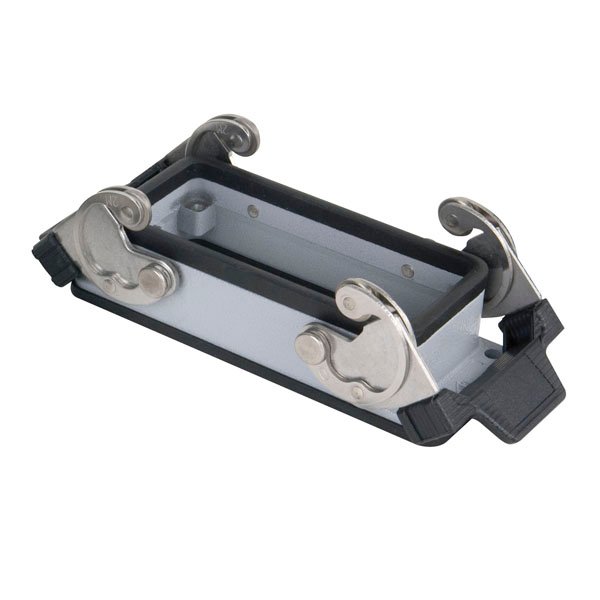

Deze grijze ILME-behuizing is gemaakt voor vaste montage in een wand, kast of paneelconstructie waar een meerpolige verbinding betrouwbaar moet worden vastgezet. De metalen uitvoering geeft de behuizing een robuuste basis voor technische installaties, machinebouw en vaste bekabelingspunten.
De twee hendels zorgen voor een duidelijke mechanische borging van de bijpassende connectorzijde. Daardoor is dit onderdeel geschikt voor situaties waarin verbindingen regelmatig worden aangesloten, losgenomen of gecontroleerd, zonder dat de chassiszijde zelf telkens vervangen hoeft te worden.
Met IP66 en een bedrijfstemperatuurbereik van -40 °C tot 125 °C past deze behuizing in omgevingen waar stof, vochtbelasting en temperatuurwisselingen een rol spelen. Let bij selectie vooral op het aantal contacten, de maatvoering 77.27 en het vergrendelingstype met hendels.
Toepassingen:
- Vaste doorvoer in machinepanelen en besturingskasten
- Paneelmontage voor meerpolige signaal- of voedingsverbindingen
- Technische installaties met 16-contact ILME-aansluitingen
- Industriële bekabelingspunten met mechanische vergrendeling
- Installaties waar een IP66-behuizing vereist is
Veelgestelde vragen:
-
Waarvoor wordt deze ILME-behuizing gemonteerd?
De behuizing is bedoeld voor montage op een scheidingswand, paneel of kastwand, zodat een vaste chassiszijde voor een meerpolige verbinding ontstaat.
-
Hoe wordt de connector vergrendeld?
De behuizing is uitgevoerd met 2 hendels. Daarmee wordt de gekoppelde connector mechanisch vastgezet.
-
Welke beschermingsgraad heeft deze behuizing?
De behuizing heeft IP66. Dat betekent dat de uitvoering geschikt is voor installaties waar bescherming tegen stof en krachtige waterstralen vereist is.
-
Bij welke temperaturen kan deze behuizing worden gebruikt?
Het opgegeven bedrijfstemperatuurbereik loopt van -40 °C tot 125 °C.
-
Welke ILME-maat en uitvoering is dit?
Dit is maat 77.27, leverancierstype CHI 16, uitgevoerd voor 16 contacten.
Specificaties:
Uitvoering
- Merk: ILME
- Typenummer leverancier: CHI 16
- Contacten: 16
- Maat: 77.27
- Vergrendelingstype: hendels
- Kleur: grijs
Materiaal en bescherming
- Materiaal: metaal
- Behuizing: metaal
- IP-waarde: IP66
Afmetingen en gewicht
- Lengte: 115.5 mm
- Breedte: 45.5 mm
- Hoogte: 29 mm
- Gewicht: 0.128 kg
Temperatuur
- Minimale bedrijfstemperatuur: -40 °C
- Maximale bedrijfstemperatuur: 125 °C
