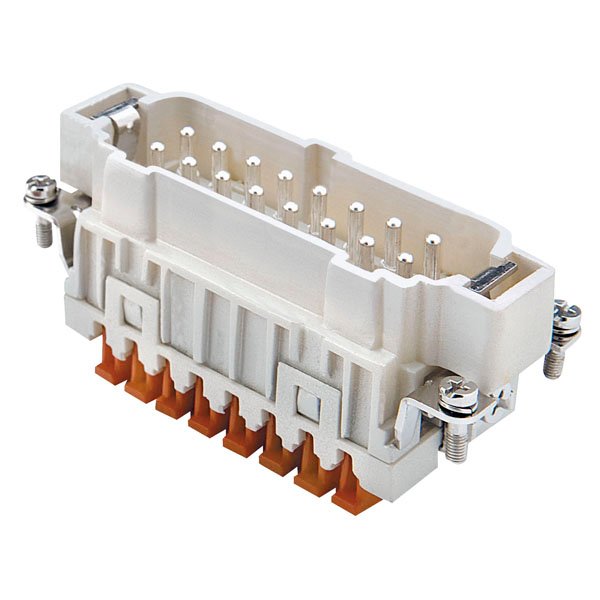

ILME 16-polige CSH Squich male inzet CSHM 16

• 16-polige male inzet met schroefloze Squich-aansluiting voor snelle adermontage.
• Geleideraansluiting van 0,14 tot 2,5 mm², met of zonder adereindhuls.
• Elke contactkamer heeft een eigen gekleurd vergrendelingselement voor duidelijke visuele controle.
• Geschikt voor 16 A en inzetbaar van -40 °C tot +125 °C.

Deze ILME CSH-inzet is gemaakt voor situaties waarin veel aders betrouwbaar en snel moeten worden aangesloten, bijvoorbeeld bij machinebouw, paneelbouw, touring-racks of vaste technische installaties. De Squich-constructie sluit de veerdrukklem door het indrukken van een afzonderlijk vergrendelingselement, waardoor de montage zonder aansluitgereedschap kan worden uitgevoerd.

De gekleurde vergrendelingselementen maken het tijdens het bekabelen direct zichtbaar welke contacten nog niet zijn vastgezet. Na het indrukken liggen de elementen geïntegreerd in het contactblok, wat bijdraagt aan een nette en trillingsbestendige verbinding.

Moet een ader later worden losgenomen, dan kan het vergrendelingselement worden geopend met een standaard schroevendraaier van 0,5 x 3,5 mm. Dat maakt deze inzet praktisch bij servicewerk, wijzigingen in installaties en het opnieuw bedraden van connectoren.

Toepassingen:

• Multicore-verbindingen in besturingskasten en machinebekabeling.
• Snelle montage van meerpolige connectoren op de werkbank.
• Onderhoud en aanpassingen aan technische installaties in het veld.
• Bekabeling waarbij visuele controle op vastgezette contacten gewenst is.
• Omgevingen met trillingen en een temperatuurbereik van -40 °C tot +125 °C.

Veelgestelde vragen:

1. Kan ik de aders zonder gereedschap aansluiten?

   Ja. De Squich-aansluiting sluit de veerdrukklem door het indrukken van het vergrendelingselement, waardoor de ader zonder schroeven vastgezet wordt.

2. Welke aderdikte past op deze inzet?

   De geleideraansluiting loopt van 0,14 mm² tot 2,5 mm². Aansluiten kan met of zonder adereindhuls.

3. Hoe zie ik of een contact goed is vergrendeld?

   Elke contactkamer heeft een gekleurd vergrendelingselement. Na het indrukken valt dit element in het contactblok, zodat je snel ziet welke contacten zijn vastgezet.

4. Kan een aangesloten ader later weer los?

   Ja. Het vergrendelingselement kan worden geopend met een schroevendraaier van 0,5 x 3,5 mm, waarna de veerdrukklem vrijkomt.

5. Voor welke elektrische belasting is dit inzetstuk geschikt?

   De maximale stroom is 16 A. Volgens EN 61984 is de classificatie 690 V 6 kV 2; volgens UL/CSA is de toelaatbare spanning 600 V.
