- 12 Schuko-uitgangen met per uitgang een eigen RCBO/aardlekautomaat
- Indicatie-LED per uitgang voor snelle statuscontrole
- 3.14 inch LCD-display voor spanning, vermogen en fase-informatie
- Vermogensmeter met MdbuS-communicatieprotocol voor bewaking op afstand

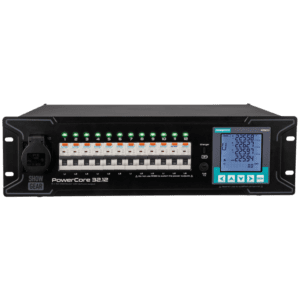

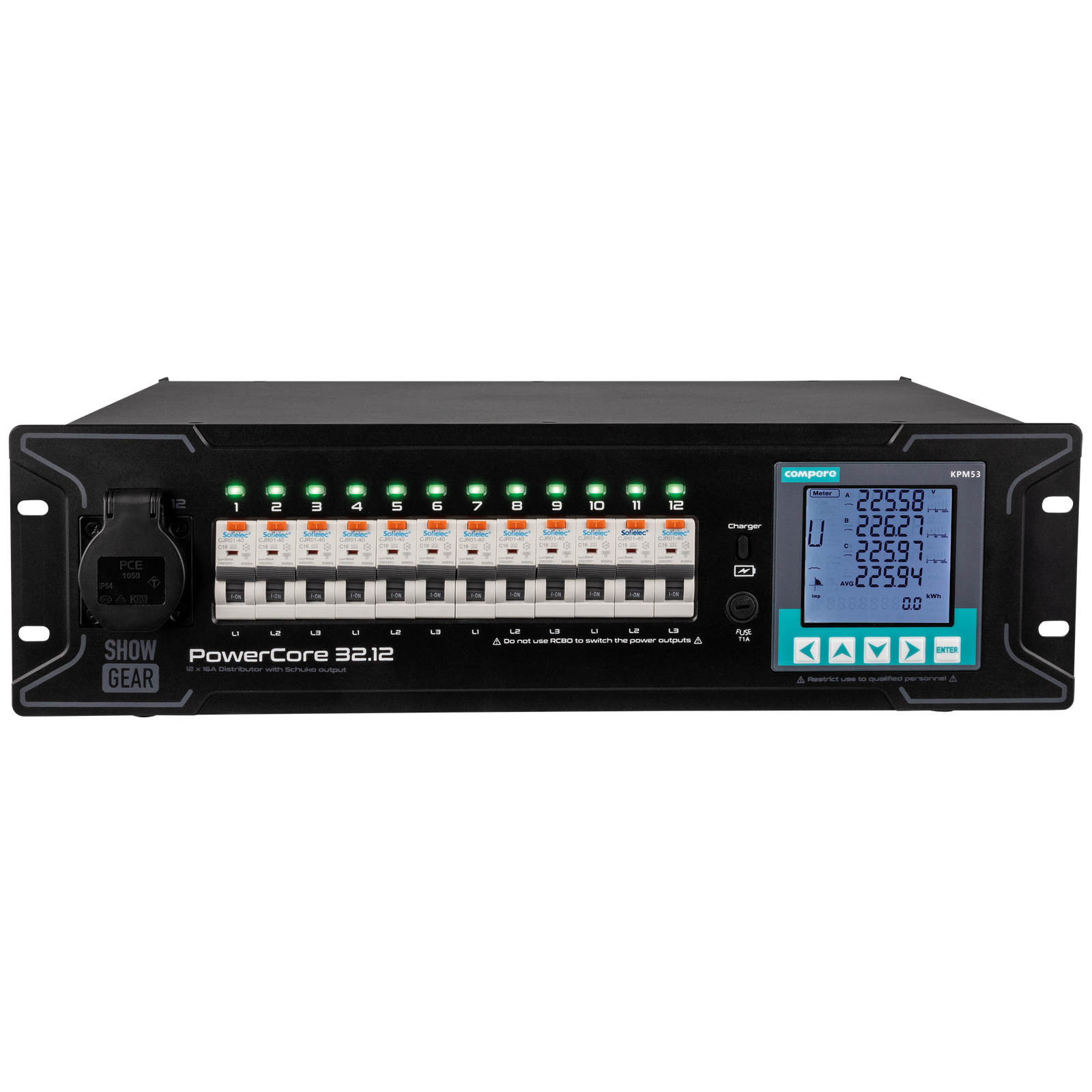

- CNC-gefreesd aluminium frontpaneel met PCE-connectoren
Deze PowerCore-uitvoering is gemaakt voor situaties waarin meerdere apparaten vanaf één 32 A driefasenvoeding veilig en overzichtelijk verdeeld moeten worden. Elke Schuko-uitgang heeft een eigen RCBO van 16 A met 30 mA gevoeligheid. Daardoor wordt alleen het betreffende circuit uitgeschakeld bij een aardfout of overstroom, terwijl de overige uitgangen actief kunnen blijven.
Voor technici op locatie is de status snel af te lezen: elke uitgang heeft een eigen LED-indicatie en het ingebouwde LCD-display toont onder meer spannings-, vermogens- en fase-informatie. De geïntegreerde vermogensmeter ondersteunt MdbuS, waardoor de installatie ook op afstand gecontroleerd kan worden via de aanwezige dataconnectoren.
De 3U-behuizing heeft een 483 mm breed frontpaneel en past daarmee in standaard rack- en flightcase-opstellingen. Het CNC-gefreesde aluminium frontpaneel, de metalen behuizing en PCE-aansluitconnectoren maken deze unit geschikt voor intensief gebruik bij verhuur, evenementen en vaste technische installaties binnen.
Toepassingen:
- Verdelen van een CEE 32 A driefasenvoeding naar 12 Schuko-aansluitingen
- Rackopbouw in touring- en verhuurflightcases
- Voedingsverdeling voor licht-, audio- en AV-apparatuur op evenementen
- Installaties waarbij uitgangen afzonderlijk beveiligd moeten zijn
- Monitoring van spanning, vermogen en fase-informatie vanaf het frontpaneel
Veelgestelde vragen:
-
Wat gebeurt er als één uitgang een aardfout of overstroom veroorzaakt?
De RCBO/aardlekautomaat van die uitgang schakelt het getroffen circuit automatisch uit. De overige uitgangen kunnen actief blijven.
-
Kan ik per uitgang zien of er spanning beschikbaar is?
Ja. Elke uitgang heeft een eigen indicatie-LED, zodat je de status per circuit snel op het frontpaneel kunt controleren.
-
Welke informatie toont het display?
Het 3.14 inch LCD-display geeft onder andere spannings-, vermogens- en fase-informatie weer.
-
Is bewaking op afstand mogelijk?
Ja. De vermogensmeter werkt met het MdbuS-communicatieprotocol en de unit heeft XLR 3P dataconnectoren voor in en uit.
-
Past deze unit in een standaard rack?
Ja. De breedte is 483 mm en de hoogte is 3 U, geschikt voor rack- en flightcase-opbouw.
Specificaties:
Voeding en aansluitingen
- Ingangsspanning: 400 V
- Voedingsspanning: AC 3-fase + N + PE
- Maximale stroom: 32 A
- Frequentie: 50 Hz
- Vermogensverbruik: 7.5 W

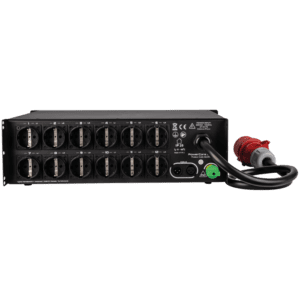

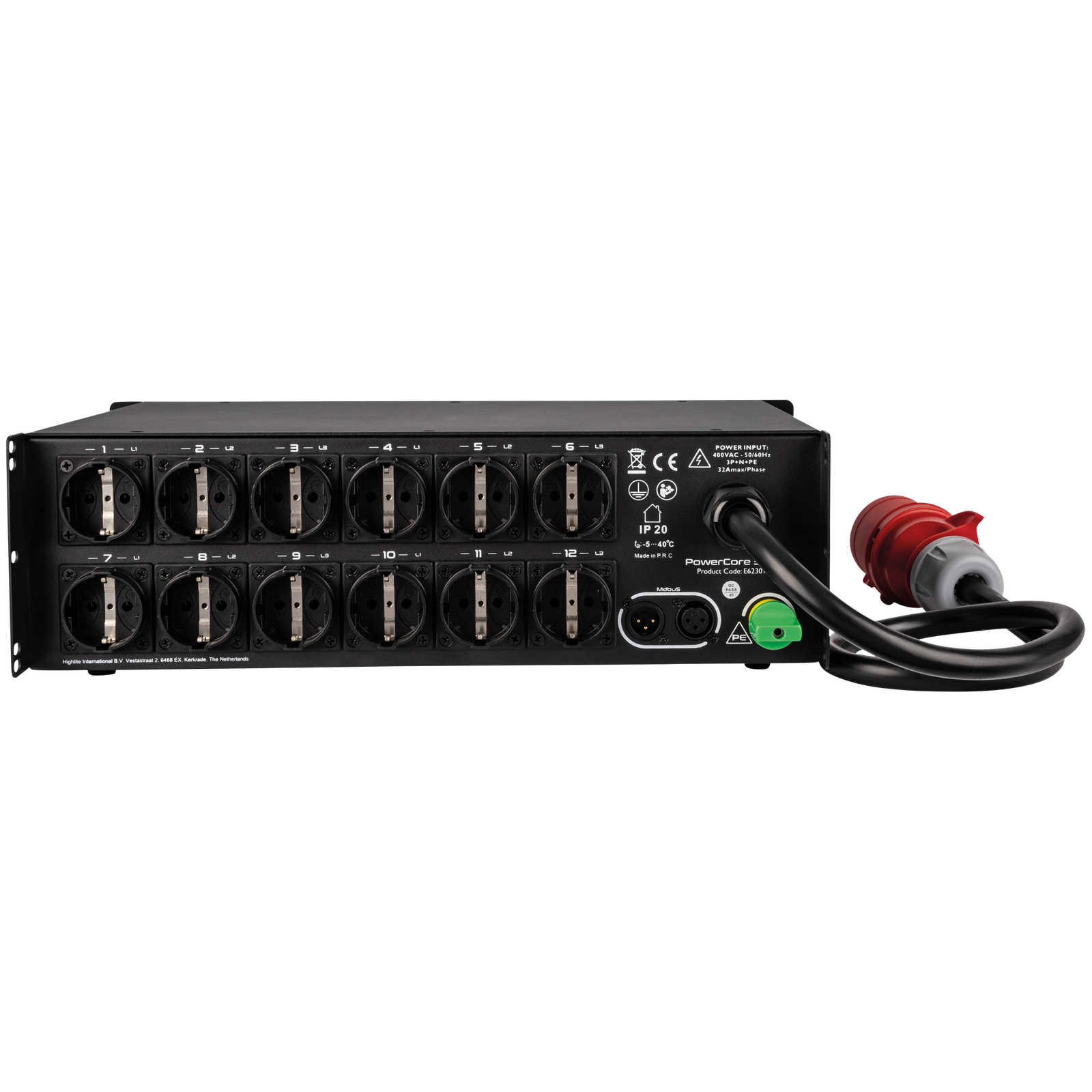

- Voedingsingang: CEE 5-polig 32 A
- Voedingsuitgangen: 12x Schuko Type F
- Kabellengte: 1 m
- Aardpinpositie: 6H
Beveiliging
- RCBO/aardlekautomaat per uitgang
- Nominale stroom RCBO: 16 A
- Aantal RCBO-polen: 2
- RCBO-gevoeligheid: 30 mA
- Zekering: 1 A
Monitoring en data
- Schermtype: LCD
- Schermgrootte: 3.14 inch
- Protocol: Md-bus
- Dataconnector in: XLR 3P
- Dataconnector uit: XLR 3P
- LED-indicators: Power
Behuizing en montage
- Hoogte-eenheden: 3 U
- Lengte: 344 mm
- Breedte: 483 mm
- Hoogte: 139 mm
- Gewicht: 12.5 kg
- Behuizing: aluminium / metaal
- Kleur: zwart
- Frontpaneel: CNC-gefreesd aluminium
Gebruik en omgeving
- IP-waarde: IP20, indoor use only
- Maximale omgevingstemperatuur: 40 °C
- Minimale omgevingstemperatuur: -5 °C
