- Elke uitgang is afzonderlijk beveiligd met een 16 A RCBO/aardlekautomaat van 30 mA.
- Directe statuscontrole via een indicatie-LED per uitgang en een 3.14 inch LCD-display.
- Vermogensmeter met Md-bus-protocol voor monitoring op afstand.

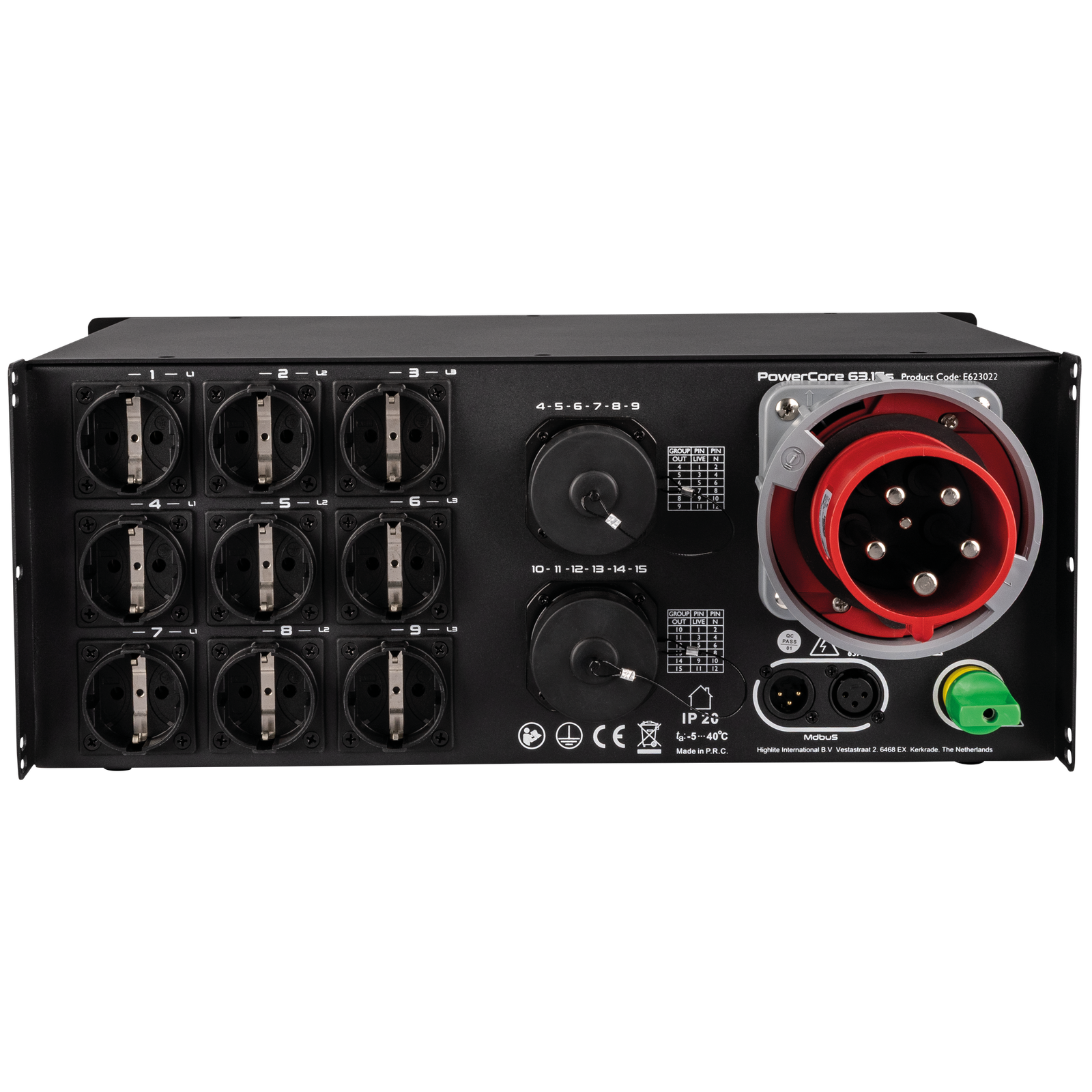

- Ingang via CEE5P 63 A, met uitgangen op Schuko type F en Multipin S19.

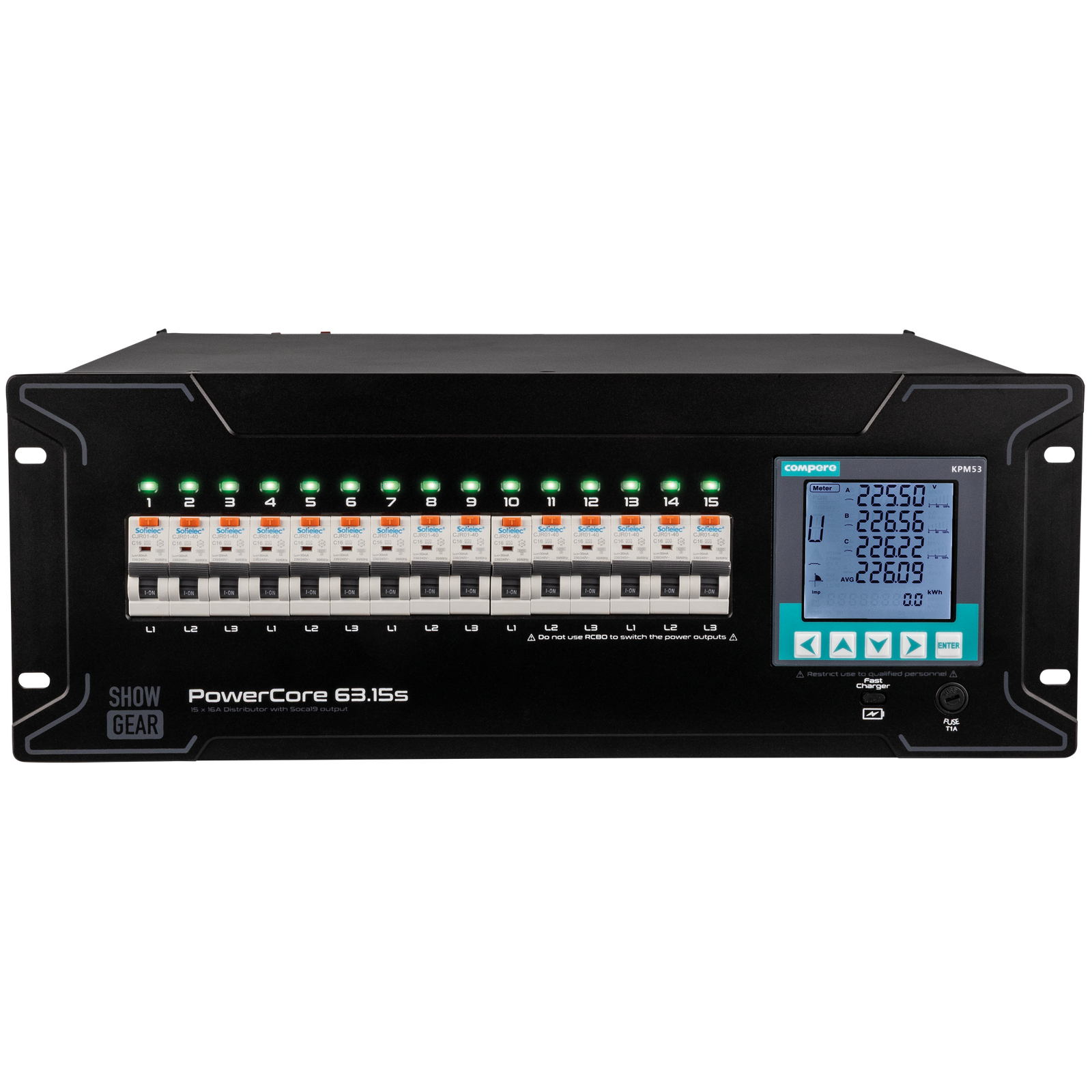

- CNC-gefreesd aluminium frontpaneel met PCE-connectoren in een 4U-behuizing.
Deze 63A PowerCore is gemaakt voor situaties waarin meerdere stroomgroepen overzichtelijk, beveiligd en controleerbaar verdeeld moeten worden. De combinatie van 9 Schuko-uitgangen en 2 Multipin S19-uitgangen maakt hem bruikbaar in touring racks, vaste techniekruimtes en tijdelijke producties waar zowel losse voedingen als multikabel-trajecten samenkomen.
De afzonderlijke RCBO per uitgang is vooral interessant voor verhuurbedrijven, technici en installateurs die niet willen dat één fout direct de volledige verdeling platlegt. Bij een aardfout of overstroom schakelt alleen het betreffende circuit af, terwijl de overige circuits actief blijven. Dat geeft meer grip tijdens opbouw, showbedrijf en troubleshooting.

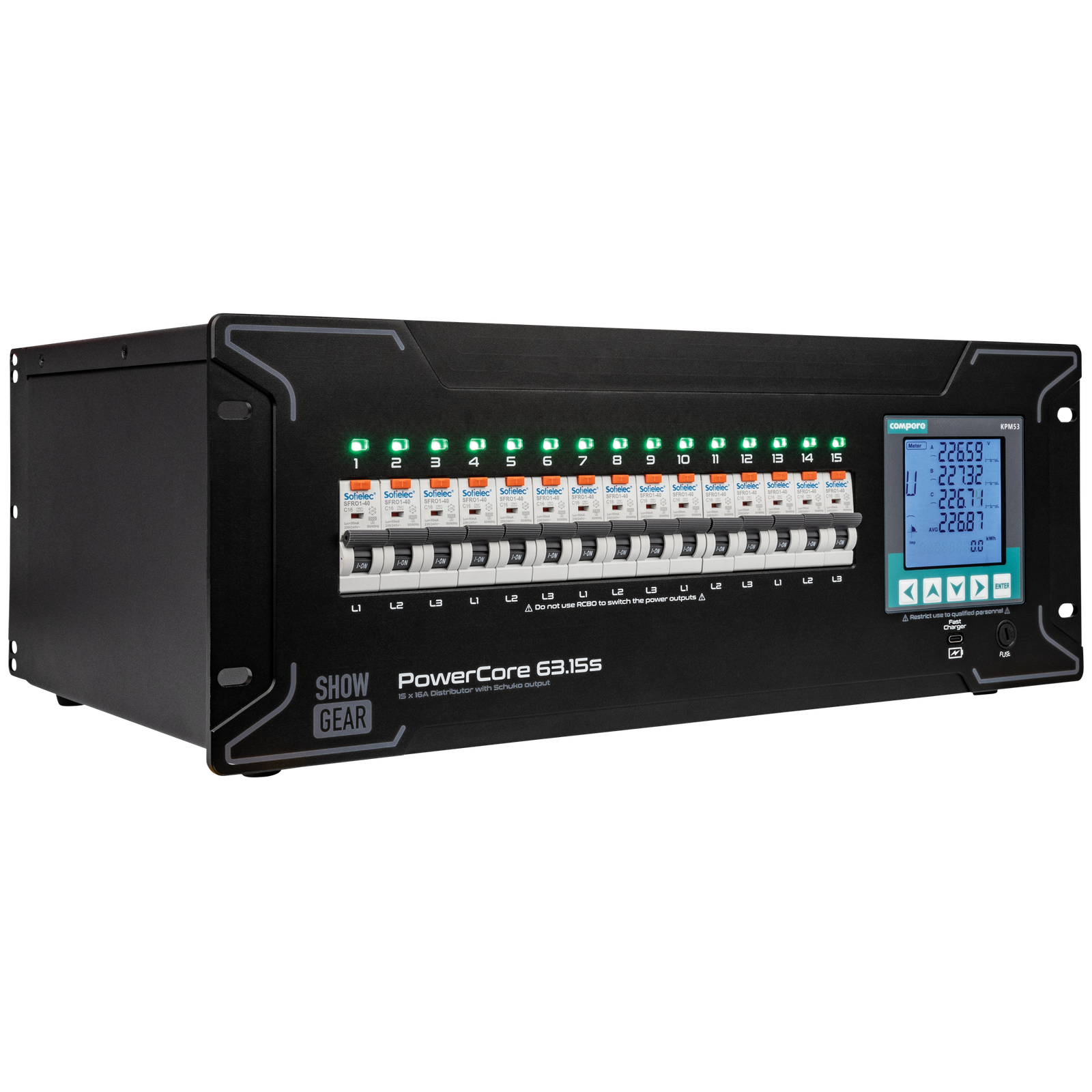

Op het front is de status snel af te lezen via de LED-indicators en het LCD-scherm. Voor installaties waarbij de verdeler niet continu fysiek wordt gecontroleerd, biedt de vermogensmeter met Md-bus-protocol een praktische basis voor monitoring op afstand via de aanwezige XLR 3P dataconnectoren.
Toepassingen:
- Stroomverdeling in touring- en verhuurracks voor licht-, audio- en podiumapparatuur.
- Voedingsverdeling bij evenementen met meerdere afzonderlijk beveiligde circuits.
- Vaste technische installaties waar 400 V 3-fase voeding wordt verdeeld naar Schuko en Multipin S19.
- Monitoring van belasting, spanning en fase-informatie via display en Md-bus.
- Productieomgevingen waar een storing per uitgang geïsoleerd moet kunnen worden.
Veelgestelde vragen:
-
Wat gebeurt er wanneer één uitgang een aardfout of overstroom detecteert?
De RCBO van die uitgang schakelt het getroffen circuit automatisch uit. De overige uitgangen blijven actief.
-
Welke uitgangen zijn aanwezig op deze verdeler?
De uitgangssectie bestaat uit Schuko type F-aansluitingen en Multipin S19-aansluitingen, met 9x Schuko en 2x Multipin S19.
-
Kan de belasting ook op afstand worden gemonitord?
Ja. De ingebouwde vermogensmeter ondersteunt het Md-bus-protocol en de unit heeft XLR 3P data in en uit.
-
Past deze PowerCore in een 19 inch rack?
Ja, de breedte is 483 mm en de hoogte is 4U, waardoor hij geschikt is voor montage in een standaard rack.
-
Voor welke netvoeding is de ingang ontworpen?
De voeding loopt via een CEE5P 63 A ingang op 400 V AC 3-fase + N + PE bij 50 Hz.
Specificaties:
Voeding en elektrische waarden
- Nominale spanning: 400 V
- Voedingsspanning: AC 3-fase + N + PE
- Maximale stroom: 63 A
- Nominale frequentie: 50 Hz
- Vermogensverbruik: 7.5 W
- Zekering: 1 A
- Aardpinpositie: 6H
Aansluitingen
- Power connector in: CEE5P 63 A
- Power connector uit: Schuko socket type F / Multipin S19
- Dataconnector in: XLR 3P
- Dataconnector uit: XLR 3P
Beveiliging per uitgang
- RCBO/aardlekautomaat per uitgang
- Nominale stroom RCBO: 16 A
- Aantal RCBO-polen: 2
- RCBO-gevoeligheid: 30 mA
Display, indicatie en protocol
- Schermtype: LCD
- Schermgrootte: 3.14 inch
- Protocol: Md-bus
- LED-indicators: power
Constructie en montage
- Behuizing: aluminium / metaal
- Frontpaneel: CNC-gefreesd aluminium
- Connectoren: PCE
- Kleur: zwart
- Hoogte-eenheden: 4U
Afmetingen en gewicht
- Breedte: 483 mm
- Hoogte: 183 mm
- Lengte: 411 mm
- Gewicht: 14 kg
Gebruiksomgeving
- IP-waarde: IP20, alleen voor binnengebruik
- Minimale omgevingstemperatuur: -5 °C
- Maximale omgevingstemperatuur: 40 °C
