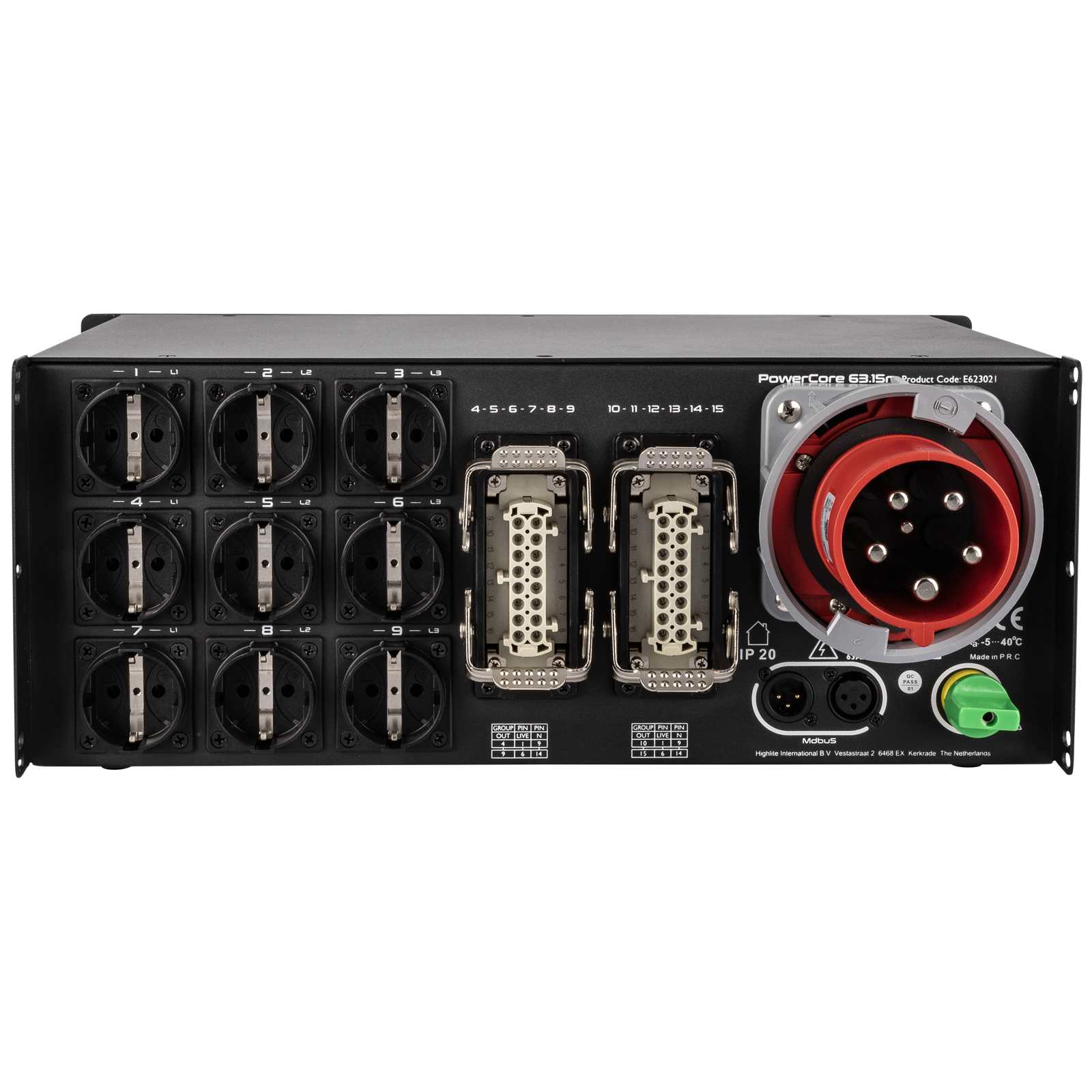

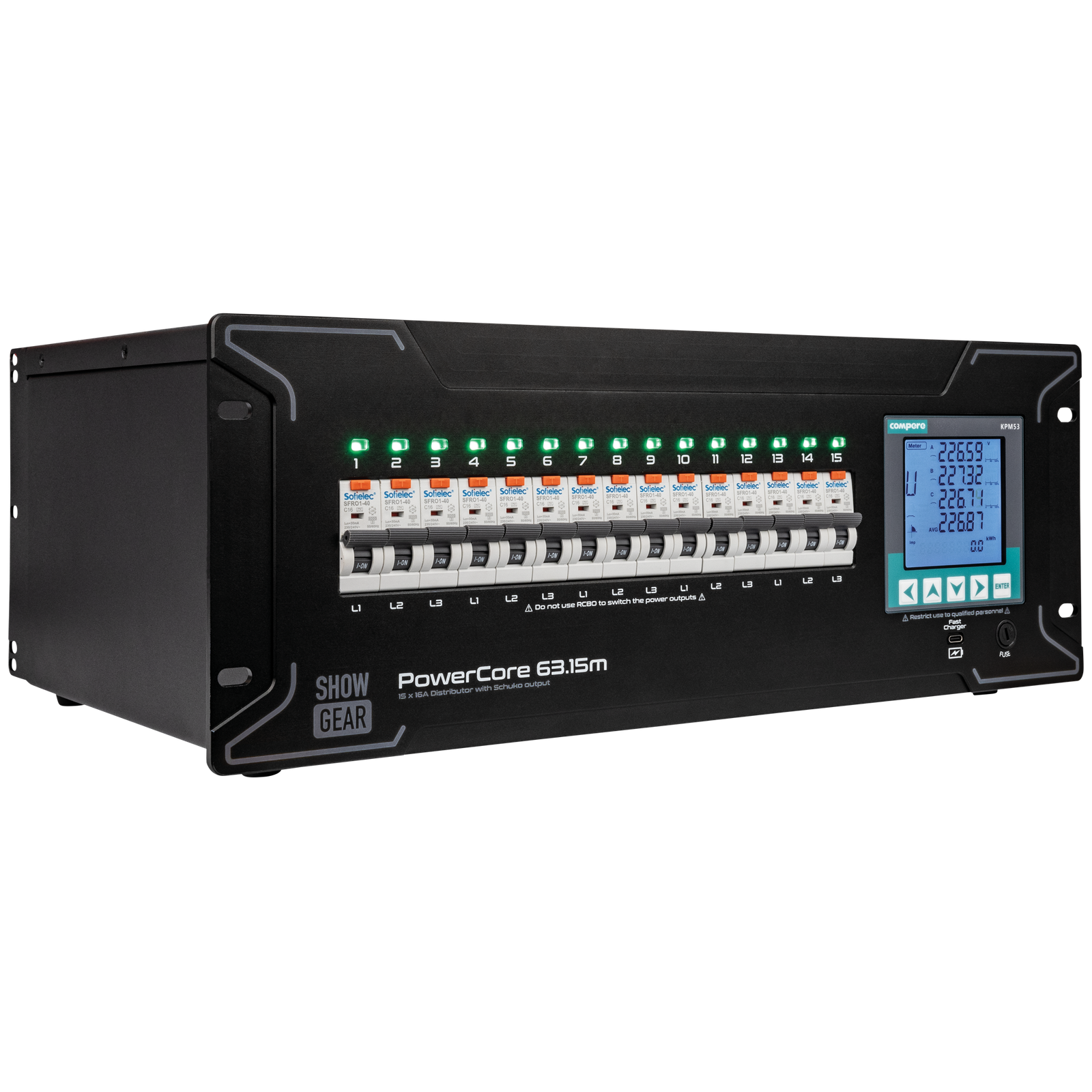

- 9 Schuko-uitgangen en 2 Multipin H16-uitgangen vanuit een 63 A CEE 5-polige ingang.
- Elke uitgang heeft een eigen 16 A RCBO/aardlekautomaat met 30 mA gevoeligheid.

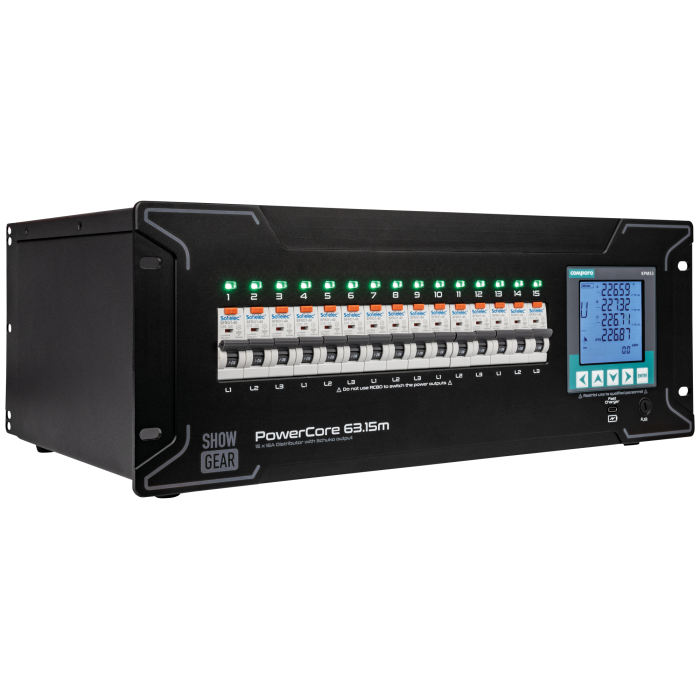

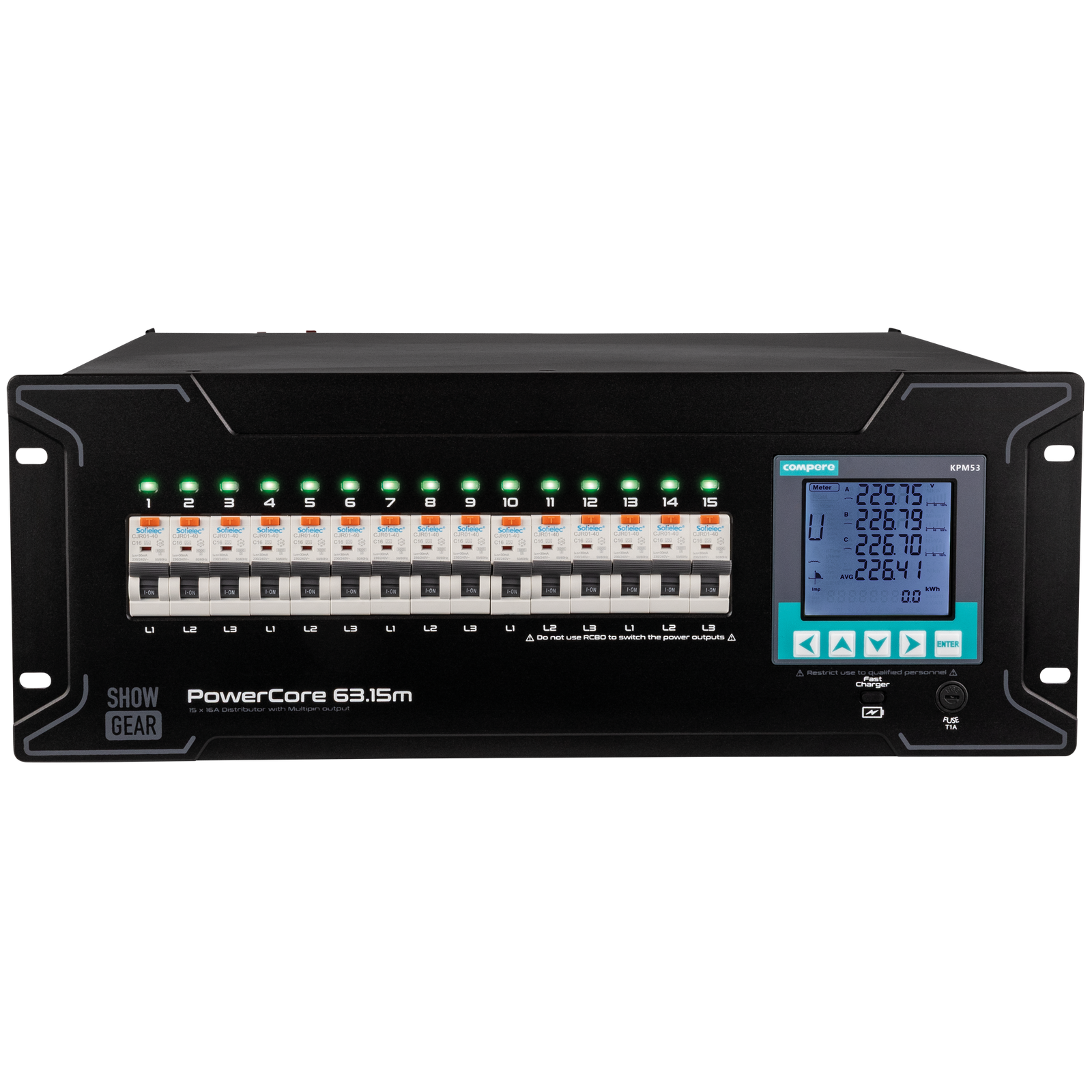

- Statuscontrole via indicatie-LED per uitgang en een 3,14 inch LCD-display.
- Vermogensmeter met Md-bus-protocol voor statuscontrole op afstand.

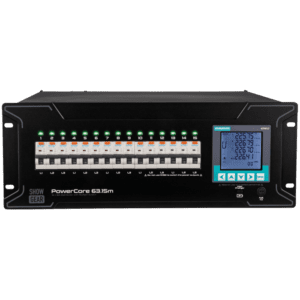

- CNC-gefreesd aluminium frontpaneel met PCE-connectoren voor intensief gebruik.
Deze PowerCore is gemaakt voor situaties waarin meerdere licht-, audio- of podiumtechnische circuits overzichtelijk en afzonderlijk beveiligd moeten worden gevoed. Bij een aardfout of overstroom schakelt alleen het betreffende circuit af, terwijl de overige uitgangen actief blijven. Dat is vooral waardevol bij producties waar uitval van één lijn niet meteen het hele systeem mag onderbreken.
De combinatie van Schuko- en Multipin H16-uitgangen maakt de unit bruikbaar in verdeelracks, regiesets en mobiele producties waar verschillende aftakkingen naast elkaar nodig zijn. De 63 A CEE 5P-ingang sluit aan op krachtstroomvoorzieningen met AC 3-fase + N + PE.
Voor controle op locatie zijn de LED-indicators en het LCD-scherm praktisch: spanning, vermogen en fase-informatie zijn direct afleesbaar. Via de vermogensmeter met Md-bus is daarnaast remote monitoring mogelijk, met XLR 3-polige data in- en uitgangen voor de communicatieverbinding.
Toepassingen:
- Stroomverdeling in podium- en showracks met 63 A krachtstroomtoevoer.
- Voeding van meerdere Schuko-circuits met afzonderlijke aardlek- en overstroombeveiliging.
- Distributie naar bekabeling of breakout-systemen via Multipin H16-uitgangen.
- Touring- en verhuursets waarbij statuscontrole per uitgang gewenst is.
- Installaties waar spannings-, vermogens- en fase-informatie lokaal moet worden afgelezen.
Veelgestelde vragen:
-
Wat gebeurt er als één uitgang een aardfout of overstroom heeft?
De RCBO van die uitgang schakelt het getroffen circuit uit. De andere uitgangen blijven actief, waardoor de rest van de set gevoed blijft.
-
Welke uitgangen heeft deze PowerCore?
De unit heeft 9 Schuko Type F-uitgangen en 2 Multipin H16-uitgangen.
-
Kan ik de status per uitgang direct zien?
Ja. Elke uitgang heeft een eigen indicatie-LED en het LCD-display toont onder meer spanning, vermogen en fase-informatie.
-
Is monitoring op afstand mogelijk?
Ja. De ingebouwde vermogensmeter ondersteunt het Md-bus-protocol en de unit heeft XLR 3-polige data in- en uitgangen.
-
Kan deze stroomverdeler buiten worden gebruikt?
Nee. De IP20-classificatie is bedoeld voor gebruik binnenshuis.
Specificaties:
Voeding en belasting
- Nominale spanning: 400 V
- Voedingsspanning: AC 3-fase + N + PE
- Maximale stroom: 63 A
- Nominale frequentie: 50 Hz
- Vermogensverbruik: 7,5 W
- Zekering: 1 A
- Aardpinpositie: 6H
Aansluitingen
- Voedingsingang: CEE 5P 63 A
- Voedingsuitgangen: Multipin H16 en Schuko Socket Type F
- Dataconnector ingang: XLR 3P
- Dataconnector uitgang: XLR 3P
Beveiliging en monitoring
- RCBO nominale stroom: 16 A
- Aantal RCBO-polen: 2
- RCBO-gevoeligheid: 30 mA
- Scherm: LCD
- Schermgrootte: 3,14 inch
- Protocol: Md-bus
- LED-indicators: Power
Constructie en montageformaat
- Behuizing: aluminium / metaal
- Kleur: zwart
- Hoogte-eenheden: 4 U
- Lengte: 411 mm
- Breedte: 483 mm
- Hoogte: 183 mm
- Gewicht: 14 kg
Gebruiksomgeving
- IP-waarde: IP20, alleen voor gebruik binnenshuis
- Minimale omgevingstemperatuur: -5 °C
- Maximale omgevingstemperatuur: 40 °C
