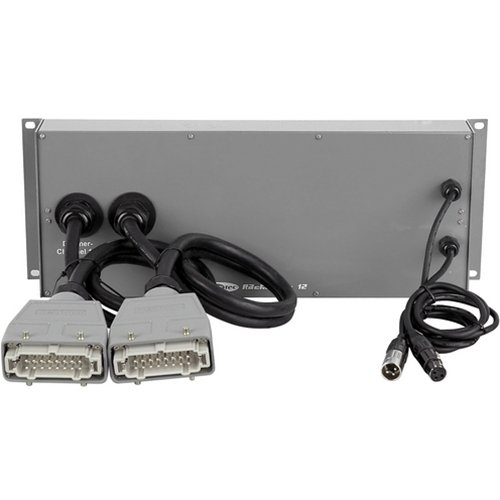

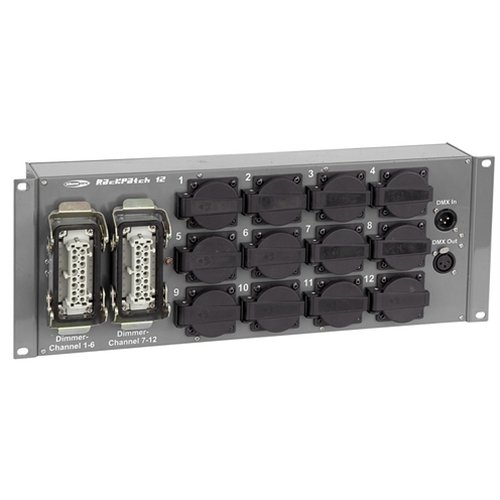

De Rackpatch 12 van Showtec is een Break-out box en een connectorpaneel in n.Deze module heeft aan de achterzijde twee multikabels met 16-pins multiconnectoren die op multipin dimmers, lichtsturingen of patchpanelen aangesloten kunnen worden. Aan de voorzijde van de module bevinden zich twaalf Schuko uitgangen en twee 16-pins multiconnectoren die als doorlus uitgang dienen. Daarnaast heeft de module aan de voorzijde een DMX ingang en een DMX uitgang, welke verbonden zijn met de DMX ingang en de DMX uitgang op de achterzijde.
De module is in te bouwen in een 19 inch rack of case. De hoogte van deze module is 3 HE en de inbouwdiepte bedraagt slechts 9 centimeter.
SPECIFICATIES:
- Showtec Rackpatch 12
- 2 16-pins multiconnector male ingangen (aan 16-polige multikabels op de achterzijde)
- 6 Schuko uitgangen (op de voorzijde) per ingang (12 totaal)
- Schuko uitgangen zijn voorzien van afsluitklepjes
- 2 16-pins multiconnector female doorlus uitgangen (op de voorzijde)
- 3-pins XLR male DMX ingang (op de voorzijde)
- 3-pins XLR female DMX uitgang (aan een kabel op de achterzijde, verbonden met de ingang op de voorzijde)
- 3-pins XLR female DMX uitgang (op de voorzijde)
- 3-pins XLR male DMX ingang (aan een kabel op de achterzijde, verbonden met de uitgang op de voorzijde)
- Afmetingen: 483 x 90 x 178 mm (L x B x H)
- 19 inch – 4 HE
- Inbouwdiepte (excl. kabels): 90 mm
